Основные виды внутренней изоляции
1. Бумажно-пропитанная изоляция.
2. Маслобарьерная изоляция (МБИ).
3. Изоляция на основе слюды
4. Пластмассовая изоляция (полиэтиленовая)
5. Газовая изоляция
Бумажно-пропитанная изоляция
Исходными материалами для изготовления бумажно-пропитанной изоляции (БПИ) служат специальные электроизоляционные бумаги и минеральные (нефтяные) масла (бумажно-масляная изоляция) или синтетические жидкие диэлектрики.
Основу БПИ составляют слои бумаги.
Рис.20.1. Устройство простейшего проходного изолятора (ввода)
. Длительно допустимые рабочие температуры для бумажно-масляной изоляции следующие (Ларионов, тех, с.96):
для силовых конденсаторов 60-70 °С;
для силовых кабелей 60-80°С;
для аппаратов 90°С.
Недостатками БПИ являются невысокая допустим рабочая температура
(не более 90 °С) и горючесть.
.
Маслобарьерная изоляция (мби)
.
Допустимые рабочие напряженности в маслобарьерная изоляции составляют всего Е=40-60 кВ/см.
На рис. 20.2 приведена конструкция изоляции трансформатора 35 кВ.
Рис. 20.2. Конструкция изоляции трансформатора 35 кВ: 1 – магнитопровод:
2 – обмотка ВН; 3 – обмотка НН; 4 – бакелитовые цилиндры: 5 – щитки из электрокартона
Длительно допустимые рабочие температуры для маслобарьерной изоляции равна 90°С (Ларионов, тех, с.85) (при температуре более 80°С масло окисляется).
Изоляция на основе слюды
.

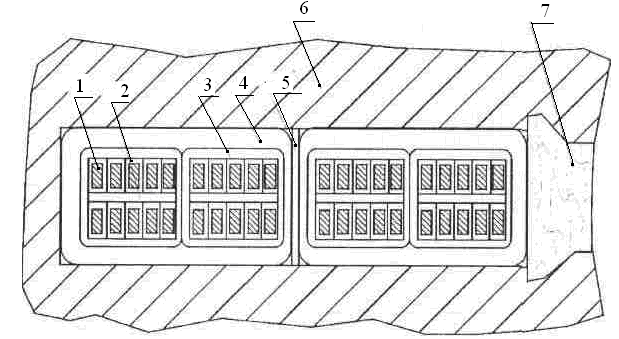

Рис. 20.3. Изоляция обмотки статора в пазу с воздушным охлаждением: 1 − проводник медный; 2 − изоляция между элементарными проводниками; 3 − изоляция между витками; 4 − корпусная изоляция; 5 − изоляция между слоями; 6 − сталь статора; 7 – клин
Пластмассовая изоляция
. Нагревостойкость полиэтиленовой изоляции 80-90˚С.
Допустимые рабочие напряженности в полиэтиленовой изоляции составляют всего Е=25-40 кВ/см.
Рис. 20.4. Кабель с пластмассовой изоляцией: 1 − алюминиевая жила; 2, 5 − экран из полупроводящего полиэтилена; 3 − антиэмиссионный слой; 4 − изоляция (экструдированный полиэтилен; 6 − наполненная сажей крепированная бумага; 7 − свинцовая оболочка
Cшитый полиэтилен в сравнении с обычными полимерами обладает улучшенными механическими свойствами, химической и термической стойкостью. Процесс "поперечной сшивки" - это процесс образования дополнительных химических связей между соседними молекулярными цепочками полимера. Нагревостойкость сшитого полиэтилена до 105˚С.
Газовая изоляция
Газовая изоляция имеет ряд существенных достоинств:
термическая стабильность;
возможность после пробоя восстановления электрической прочности;
пожаробезопасность;
малые потери;
невысокая стоимость;
простота конструкции.
В настоящее время элегазовая изоляция применяется также в трансформаторах тока и напряжения, во вводах, в выключателях, эталонных конденсаторах и т.д.
Рис. 20.5. Элегазовоераспредустройство 110 кВ
21. Корона на проводах лэп и защита от нее
Общая корона недопустима по следующим причинам:
1. Она приводит к большим потерям.
2. Вызывает радиопомехи и акустический шум.
3. Приводит к коррозии провода.
Е ~.
Рис. 21.1. Зависимость напряженности на проводе Е от радиуса провода r
Для ЛЭП – 110 кВ минимальным сечением является АС-70, при меньшем сечении начинается корона.
Cуществует оптимальное число фаз расщепления: 330 – 2 составляющих; 500 – 3; 750 – 4; 1150 – 8. Но наибольшее влияние на максимальную напряженность электрического поля провода оказывает диаметр расщепления.
Рис.21.2. Расщепленные провода
На 500 кВ Dопт30 см, а на 1150 кВDопт80 см.

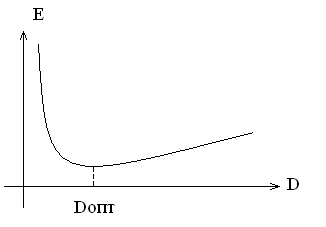

Рис. 21.3. Зависимость максимальной напряженности электрического поля провода от диаметра расщепления
