Архитектура ЭВМ и систем К.т.н., доц. каф. ИСТ Кислицын Д.И. – ННГАСУ, 2010г.

Клавиатура

- устройство, представляющее собой набор кнопок (клавиш), предназначенных для управления каким-либо устройством или для ввода информации.

Архитектура ЭВМ и систем К.т.н., доц. каф. ИСТ Кислицын Д.И. – ННГАСУ, 2010г.

Мышь

- указательное устройство ввода (англ. pointing device)

Мышь воспринимает своѐ перемещение в рабочей и передаѐт эту информацию компьютеру. Программа, работающая на компьютере, в ответ на перемещение мыши производит на экране действие, отвечающее направлению и расстоянию этого перемещения.

В дополнение к детектору перемещения мышь имеет от одной до трех (или более) кнопок, а также дополнительные элементы управления (колѐса прокрутки, потенциометры, джойстики, трекболы, клавиши и т. п.), действие которых обычно связывается с текущим положением курсора (или составляющих специфического интерфейса).

Элементы управления мыши во многом являются воплощением идей аккордной клавиатуры (то есть, клавиатуры для работы вслепую). Мышь, изначально создаваемая в качестве дополнения к аккордной клавиатуре, фактически еѐ заменила.

Типы мышей

Архитектура ЭВМ и систем К.т.н., доц. каф. ИСТ Кислицын Д.И. – ННГАСУ, 2010г.

Мышь

Прямой привод

Состоял из двух перпендикулярных колес, выступающих из корпуса устройства. При перемещении мыши колеса крутились каждое в своем измерении

(1963г.)

Шаровой привод

В шаровом приводе движение мыши передается на выступающий из корпуса гуммированный стальной шарик (его вес и резиновое покрытие обеспечивают хорошее сцепление с рабочей поверхностью). Два прижатых к шарику ролика снимают его движения по каждому из измерений и передают их на датчики, преобразующие эти движения в электрические сигналы.

Контактные датчики

Контактный датчик представляет из себя текстолитовый диск с лучевидными металлическими дорожками и тремя контактами, прижатыми к нему. Такой датчик достался шаровой мыши «в наследство» от прямого привода.

Оптопарные (оптомеханические) датчики

Оптронный датчик состоит из двойной оптопары — светодиода и двух фотодиодов (обычно — инфракрасных) и диска с отверстиями или лучевидными прорезями, перекрывающего световой поток по мере вращения. При перемещении мыши диск вращается, и с фотодиодов снимается сигнал с частотой, соответствующей скорости перемещения мыши.

Второй фотодиод, смещѐнный на некоторый угол или имеющий на диске датчика смещѐнную систему отверстий/прорезей, служит для определения направления вращения диска (свет на нѐм появляется/исчезает раньше или позже, чем на первом, в зависимости от направления вращения).

Архитектура ЭВМ и систем К.т.н., доц. каф. ИСТ Кислицын Д.И. – ННГАСУ, 2010г.

Мышь

Оптическая мышь

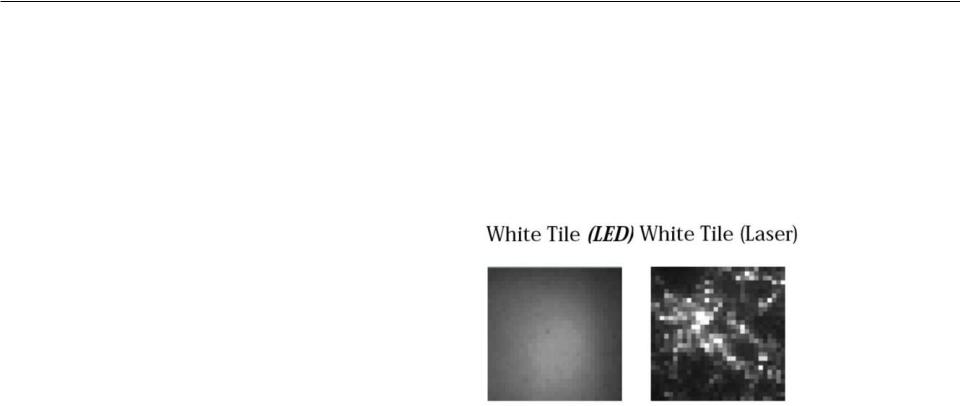

Оптические датчики призваны непосредственно отслеживать перемещение рабочей поверхности относительно мыши. Исключение механической составляющей обеспечивало более высокую надѐжность и позволяло увеличить разрешающую способность детектора.

Первое поколение оптических датчиков было представлено различными схемами оптопарных датчиков с непрямой оптической связью — светоизлучающих и воспринимающих отражение от рабочей поверхности светочувительных диодов. Такие датчики имели одно общее свойство — они требовали наличия на рабочей поверхности (мышином коврике) специальной штриховки (перпендикулярными или ромбовидными линиями). В некоторых моделях мышей эти штриховки выполнялись красками, невидимыми в обычном свете (такие коврики даже могли иметь рисунок).

Второе поколение оптических датчиков сделаны на базе микросхемы, содержащей фотосенсор и процессор обработки изображения. Удешевление и миниатюризация компьютерной техники позволили уместить всѐ это в одном элементе за доступную цену. Фотосенсор периодически сканирует участок рабочей поверхности под мышью. При изменении рисунка процессор определяет, в какую сторону и на какое расстояние сместилась мышь. Сканируемый участок подсвечивается светодиодом (обычно — красного цвета) под косым углом.

Архитектура ЭВМ и систем К.т.н., доц. каф. ИСТ Кислицын Д.И. – ННГАСУ, 2010г.

Принтер. Технологии печати

Принтер - устройство печати цифровой информации на твердый носитель, обычно на бумагу

Классификация

По цвету печати

монохромные полноцветные

По технологии печати

матричные термические

струйные сублимационные

лазерные светодиодные

3D-принтеры

Архитектура ЭВМ и систем К.т.н., доц. каф. ИСТ Кислицын Д.И. – ННГАСУ, 2010г.

Принтер. Технологии печати

Струйная технология

Технология основана на мгновенном впрыскивании капли чернил через микроскопическое отверстие (дюзу), ряды которых расположены на движущейся вдоль бумаге каретке. Чем меньше дюзы, и чем меньше расстояние между ними, тем выше разрешение.

Печатающие головки струйных принтеров создаются с использованием следующих типов подачи красителя:

•непрерывная подача (Continuous Ink Jet);

•подача по требованию (Drop-on-demand).

Для мгновенного впрыска чернил используются в основном две технологии:

•термическая, когда капля чернил выталкивается пузырьком газа, образующимся при быстром нагреве капли специальным термоэлементом;

•пьезоэлектрическая, при которой капля выталкивается за счѐт резкого изменения размеров пьезоэлемента при подаче на него электрического импульса.

Дюзы имеют микронный диаметр и склонны к засорению, как пылью, так и подсыхающими чернилами, а при отказе одной или нескольких дюз, принтер начинает «полосить» К чернилам струйных принтеров, таким образом, предъявляются противоречивые требования. С одной стороны, они должны высыхать на бумаге как можно быстрее, чтобы избежать последующего смазывания, для чего применяется специальная многослойная бумага. С другой стороны, чернила не должны высыхать внутри картриджа, и особенно в дюзах, засоряя их.

Архитектура ЭВМ и систем К.т.н., доц. каф. ИСТ Кислицын Д.И. – ННГАСУ, 2010г.

Принтер. Технологии печати

Сублимационная технология

Термосублимация (возгонка) — это быстрый нагрев красителя, когда минуется жидкая фаза. Из твердого красителя сразу образуется пар. Чем меньше порция, тем больше фотографическая широта (динамический диапазон) цветопередачи. Пигмент каждого из основных цветов, а их может быть три или четыре, находится на отдельной (или на общей многослойной) тонкой лавсановой ленте (термосублимационные принтеры фирмы Mitsubishi Electric). Печать окончательного цвета происходит в несколько проходов: каждая лента последовательно протягивается под плотно прижатой термоголовкой, состоящей из множества термоэлементов. Эти последние, нагреваясь, возгоняют краситель. Красители смешиваются в газообразном состоянии и осаждаются на бумаге. Точки, благодаря малому расстоянию между головкой и носителем, стабильно позиционируются и получаются весьма малого размера.

Ксерьезным проблемам сублимационной печати можно отнести чувствительность применяемых чернил к ультрафиолету. Если изображение не покрыть специальным слоем, блокирующим ультрафиолет, то краски вскоре выцветут. При применении твердых красителей и дополнительного ламинирующего слоя с ультрафиолетовым фильтром для предохранения изображения, получаемые отпечатки не коробятся и хорошо переносят влажность, солнечный свет и даже агрессивные среды, но возрастает цена фотографий. За полноцветность сублимационной технологии приходится платить большим временем печати каждой фотографии (печать одного снимка 10х15 см принтером Sony DPP-SV77 занимает около 90 секунд).

Кнаиболее известным производителям термосублимационных принтеров относятся фирмы: Mitsubishi, Sony и Toshiba.

Архитектура ЭВМ и систем К.т.н., доц. каф. ИСТ Кислицын Д.И. – ННГАСУ, 2010г.

Принтер. Технологии печати

Лазерная технология

Более правильное название — электрографическая технология. Главная деталь такого принтера – фотобарабан. Этот барабан обладает свойством сохранять на своей поверхности электрический заряд, причѐм дискретно, то есть каждая точка может держать «свой» заряд. Луч лазера, (и вообще свет), попадая на барабан, может «засвечивать» отдельные точки его поверхности, то есть снимать с них электрический заряд. Таким образом, управляя лучом можно «рисовать» на барабане изображение, состоящее из заряженных и незаряженных участков. Далее на барабан просыпается тонер (частицы специального состава), который прилипает к заряженным местам и осыпается с незаряженных. После этого тонер (и изображение соответственно) переносится на бумагу (также предварительно заряженную) и поступает в узел закрепления — «печку», где под воздействием высокой температуры и давления тонер вплавляется в бумагу.

Преимущества лазерных принтеров перед струйными:

+более высокая скорость печати (не нужно время для высыхания чернил;

+высокая надежность, твѐрдый тонер от времени не высыхает, как это происходит с чернилами;

+больший ассортимент дешѐвых носителей;

+частицы тонера, вплавленные в бумагу, обладают значительной стойкостью и не боятся влаги;

+стоимость печати на лазерных принтерах в разы ниже аналогичного показателя для струйной печати.

Недостатки:

- высокой цена принтера; - более узкий, по сравнению со струйной

технологией, диапазон цветового охвата; - краевые искажения, ведь до края барабана луч лазера доходит под косым углом.
