2.1.2 Перевод чисел из одной системы счисления в другую
Перевод шестнадцатеричных чисел в двоичную систему счисления достигается представлением цифр шестнадцатеричного числа четырехразрядными двоичными числами. Например,
.
При обратном переводе чисел необходимо разряды двоичного числа, отсчитывая их от запятой влево и вправо, разбить на группы по четыре разряда. Неполные крайние группы дополняются нулями. Затем каждая двоичная группа представляется цифрой шестнадцатеричной системы счисления. Например,
Рассмотрим перевод чисел из десятичной системы счисления в шестнадцатеричную. Последовательно деля на 16 целую часть десятичного числа и образующиеся частные, получаем в последнем частном и остатках цифры всех разрядов шестнадцатеричного представления целой части числа. Например,

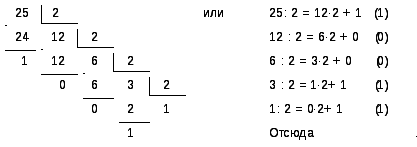

Аналогичным образом осуществляется перевод из десятичной системы счисления в двоичную:
Преобразование дробной части десятичного числа в шестнадцатеричную или двоичную системы счисления осуществляется последовательным умножением на основание системы (16 или 2) дробной части исходного десятичного числа и дробных частей образующихся произведений. При этом целые части полученных произведений будут являться цифрами новой системы счисления. Например,
2.2. Двоичная арифметика
Основной операцией, которая используется в цифровых устройствах при различных вычислениях, является операция алгебраического сложения чисел (сложения, в котором могут участвовать как положительные, так и отрицательные числа). Вычитание легко сводится к сложению путем изменения на обратный знака вычитаемого. Операции умножения и деления также выполняются с помощью операции сложения и некоторых логических действий.
2.2.1. Сложение положительных двоичных чисел
Выполнение этой операции рассмотрим на примере:
Цифры разрядов суммы формируются последовательно, начиная с младшего разряда. Цифра младшего разряда суммы образуется суммированием цифр младших разрядов слагаемых. При этом кроме цифры разряда суммы формируется цифра переноса в следующий, более старший разряд. Таким образом, в разрядах, начиная со второго, суммируются три цифры: цифры соответствующего разряда слагаемых и перенос, поступающий в данный разряд из предыдущего.
Перенос равен 1 во всех случаях, когда результат суммирования цифр в разряде равен или больше 2 (основание системы счисления). При этом в разряд суммы записывается цифра, на 2 единицы меньшая результата суммирования.
2.2.2. Алгебраическое сложение с использованием дополнительного кода
При записи кода числа знак числа представляется цифрами 0 (для положительных чисел) и 1 (для отрицательных чисел).
Для пояснения сущности излагаемого ниже метода сложения рассмотрим следующий пример. Пусть требуется сложить два десятичных числа 0 83110 и 1 37610. Так как второе слагаемое – отрицательное число, пользование обычным приемом вычитания потребовало бы последовательности действий с займами из старших разрядов. Предусматривать в цифровом устройстве дополнительно такую последовательность действий не обязательно. Достаточно отрицательное число 1 37610 предварительно преобразовать в так называемый дополнительный код следующим образом: во всех разрядах, кроме знакового, запишем дополнение до 9 к цифрам этих разрядов и затем прибавим 1 в младший разряд. Число 1 376 в дополнительном коде есть 1 624.
Далее произведем сложение по правилам сложения с передачей переносов в старшие разряды (т.е. так, как складываются положительные числа). При сложении складываются и двоичные цифры знаковых разрядов с отбрасыванием возникающего из этого разряда переноса:
В двоичной системе счисления дополнительный код отрицательного числа формируется по следующему правилу: инвертируются (путем замены 0 на 1 и 1 на 0) цифры всех разрядов, кроме знакового, и в младший разряд прибавляется 1. Например, дополнительный код числа 1 101102 выглядит как 1 010102. Обратное преобразование из дополнительного кода в прямой код производится по тому же правилу.
Пример 2.1. Сложить положительное число 0 101102 и отрицательное число 1 011012.
Решение. Дополнительный код числа 1 011012 составит 1 10011, тогда сложение будет иметь вид
Как указывалось выше, перенос, возникающий из знакового разряда, отбрасывается. Если результат сложения есть отрицательное число, то оно оказывается в дополнительном коде.
