.docЛабораторная работа № 7
Влияние термической обработки на микроструктуру и твердость холоднодеформированной стали
Для успешного выполнения глубокой штамповки, многократной вытяжки при помощи матриц и пуансонов, протяжки через волоки или фильеры проволки, прокатки ленты и т.д., сталь целесообразно подвергать в заготовках предварительному отжигу для сфероидизации цементита с целью максимального смягчения стали и повышения её способности к холодной пластической деформации.
Сфероидизация цементита в стали может быть достигнута путём отжига по различным режимам:
1) циклическим отжигов с колебанием температуры в предела 690 – 730оС и последующим охлаждением на воздухе;
2) многократным отжигом с нагревом до 720 – 730ОС и каждый раз полным охлаждением до комнатной температуры;

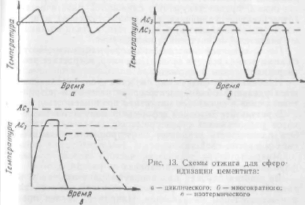

Рис. 7.1 – Схемы отжига для сфероизидации цементита
3) изотермическим отжигом с нагревом до 730 – 750ОС, с последующей выдержкой при 680 – 690ОС, и охлаждением на воздухе;
4) отжигом с непрерывным нагревом и охлаждением в методических печах с максимальной температурой не выше 750ОС в средней части печи;
На рисунке 7.1 а, б, в приведены графики различных режимов отжига для сферодизации цементита в стали.
Сталь со сферодизированным цементитом имеет высоки пластические свойства. Брак в полуфабрикате и готовых изделий в виде надрывов, царапин, задиров и др. после такого отжига снижается до минимума. В значительной мере повышается при этом стойкость и износоустойчивость инструмента.
Влияние холодной пластической деформации на структуру и свойство стали
После холодной пластической деформации изменяются химические свойства стали. Например, возрастает растворимость стали в кислотах.
Изменяются и физические свойства стали: увеличиваются удельный объем, электросопротивление и коэрцитивная сила н снижается магнитная проницаемость.
В результате холодной деформации получается полосчатое расположение структурных составляющих стали Эта полосчатость усиливает анизотропность механических и других свойств.
Микроструктура технически чистого железа до деформации н после нее представлена на рисунке 7.2 , а, б.
Во многих случаях как п полуфабрикатах, так н в готовых изделиях некоторые свойства пали изменяются в нежелательном направлении. Например, наклеп препятствует последующим операциям пластической деформации стали. Внутренние напряжения, анизотропность механических свойств, низкая стойкость против коррозии всегда нежелательны в готовых изделиях.
При изготовлении стальных изделий путем холодной пластической деформации, кроме указанного выше предварительного сфероидизирующего отжига обычно применяют следующие выды термической обработки:
Рисунок 7.2 – Микроструктура технически чистого железа
1. Промежуточный отжиг для снятия наклепа, смягчения металла и рекристаллизации зерна феррита перед последующей операцией холодной пластической деформации.
2. Нормальный отжиг или нормализацию для полной перекристализации с целью устранения крупнозернистосго строения, возникающего при многократных промежуточных отжигах, вследствие рекрестализации.
3. Патентирование в случае обработки проволоки или ленты с целью устранения наклепа, разупрочнения и подготовки структуры стали к дальнейшей пластической деформации).
4. Отпуск готовых изделий с целью снятия внутренних напряжений, увеличения предела пропорциональности с сохранением высоких характеристик прочности.
Цель работы
Целью данной работы является:
1. Изучение влияния холодной пластической деформации на свойства стали.
2. Изучение влияния температуры нагрева и времени выдержки на твердость холоднодеформированной стали.
Методика работы
Образцы для экспериментальной работы изготовляют из стали 10.
Образцы одинаковых размеров нарезают из полос после холодной прокатки с обжатием в 20, 50 и 75 %.
Твёрдость замеряют по Роквелу.
Холоднодеформированные образцы нагревают до 300, 500, 600, 700, 900ОС.
Продолжительность выдержки при нагреве 10, 30 и 60 мин, последующее охлаждение на воздухе.
Каждые 9 образцов используются для одной температуры, 3-х степеней обжатия и 3-х выдержек (10, 30 и 60 мин).
Полученные данные занесены в табл. 7.1.
Таблица 7.1 Изменение твёрдости (HRB) после отжига при различных температурах в течение 10, 30 и 60 мин. холоднодеформированной на 25, 50 и 75 % стали 10
Температу- ра, 0С |
25 |
50 |
75 |
||||||
10 |
30 |
60 |
10 |
30 |
60 |
10 |
30 |
60 |
|
20 |
95 |
95 |
95 |
99 |
99 |
99 |
103 |
103 |
103 |
300 |
95 |
92 |
88 |
97 |
95 |
92 |
100 |
99 |
97 |
500 |
94 |
93 |
92 |
96 |
94 |
92 |
97 |
96 |
95 |
600 |
94 |
91 |
91 |
85 |
80 |
80 |
80 |
80 |
80 |
700 |
76 |
72 |
68 |
78 |
74 |
70 |
79 |
76 |
74 |
900 |
73 |
69 |
66 |
74 |
70 |
67 |
74 |
73 |
71 |
Примечание: исходная твердость стали 10 до деформации – 80 HRB.
На рисунках 7.3 – 7.6 приведены графические зависимости, полученные на основе экспериментальных данных таблицы 7.1.

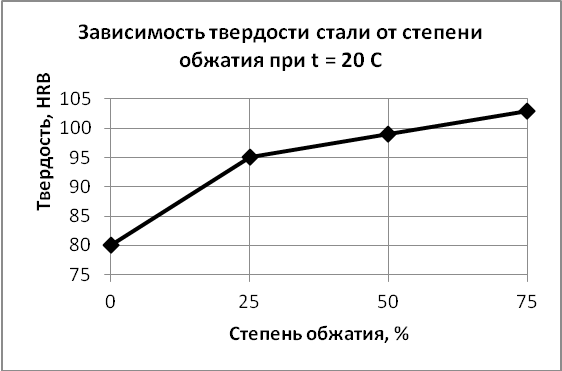

Рисунок 7.3 – Зависимость твердости стали от степени обжатия

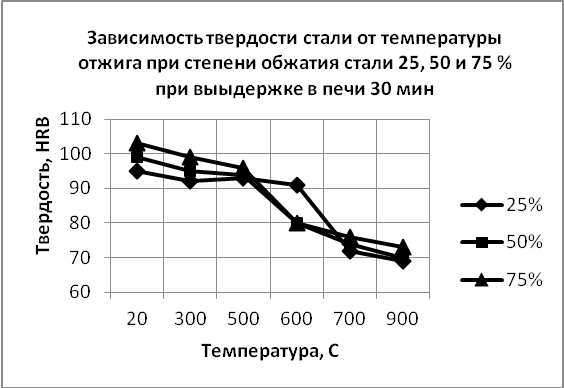

Рисунок 7.4 – Зависимость твердости стали от температуры отжига

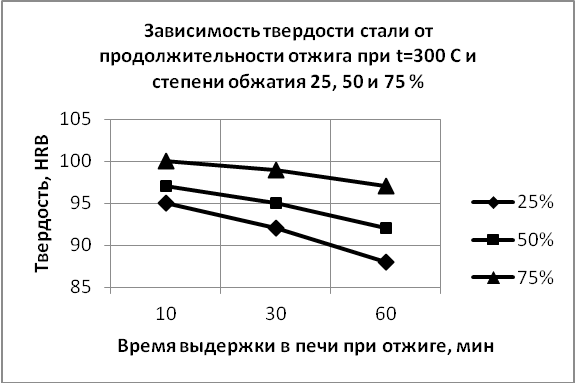

Рисунок 7.5 – Зависимость твердости стали от продолжительности отжига при температуре отжига 300 0С и степени обжатия 25, 50 и 75 %

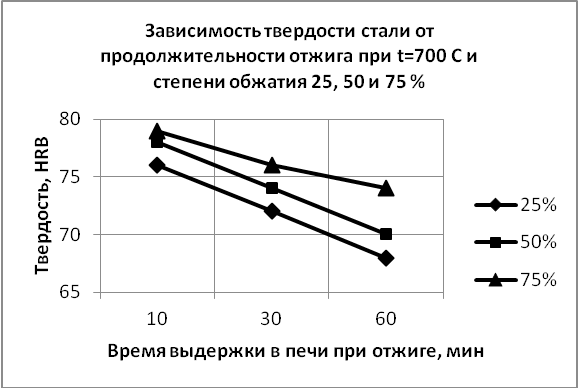

Рисунок 7.6 – Зависимость твердости стали от продолжительности отжига при температуре отжига 700 0С и степени обжатия 25, 50 и 75 %
Выводы:
-
С увеличением степени обжатия при холодной прокатке твердость стали линейно возрастает вследствие структурных изменений, возникновения текстуры деформации (волокнистой структуры), увеличения плотности дислокаций и др. дефектов. Наиболее интенсивно упрочнение и увеличение твердости стали происходит в начальный момент деформации, при степени деформации до 25 %.
-
С увеличением температуры отжига твердость уменьшается вследствие устранения наклепа (упрочнения), причем наиболее интенсивно разупрочнение происходит при температурах выше 5000С, т.е. выше температуры рекристаллизации (0,3 – 0,4 Тпл).
-
С увеличением времени выдержки в печи при отжиге, твердость стали монотонно снижается, что объясняется более полным прохождением диффузионных процессов в объёме металла и снижению упрочнения.
