Определяют показатель помещения φ по формуле (4.13).

По показателю помещения φ из табл. 4.28 выбирают коэффициент использования светового потока св.

Таблица 4.28 – Коэффициент использования светового потока люминесцентных ламп св.

Рассчитывают суммарное количество люминесцентных ламп по формуле

где Еmin – минимальная освещённость, лк (табл. 4.22, 4.26, 4.27); S – площадь помещения, м2;

k3 – коэффициент запаса (табл. 4.9, 4.21);

Z – коэффициент неравномерности освещённости (табл. 4.20); Fл – световой поток лампы, лм (табл. 4.25);

св – коэффициент использования светового потока (табл. 4.28).

127

Рассчитывают количество светильников по формуле

где пл – число ламп в светильнике.

тр – количество рядов светильников в помещении (задаются или рассчитывают по формуле 4.11).

Производят корректировку расчетов.

Если длина ряда светильников близка к длине помещения, то ряд получается сплошным; если она меньше длины помещения, то делают разрыв между светильниками в ряду.

Если длина светильников больше длины помещения, тогда увеличивают число рядов или каждый ряд образуют из сдвоенных или строенных светильников.

4.8. Расчет искусственного освещения методом удельной мощности

Метод удельной мощности является наиболее простым, но менее точным. Его применяют при ориентировочных расчётах. Расчет выполняют в следующей последовательности [22].

Определяют мощность осветительной установки по формуле

где Руд – удельная мощность, Вт/м2 (табл. 4.29, 4.30); п – число ламп в осветительной установке.

Таблица 4.29 - Значение удельной мощности осветительной установки

23 Вт/м2. По табл. 4.24 выбираем тип лампы и ее мощность (БК-100). Рассчитываем число ламп по формуле (4.20)

п=23 48/100 = 11,04.

Вывод. Для освещения родильного отделения принимаем 12 ламп.

Пример 4.6. Рассчитайте требуемое число ламп накаливания мощностью 100 Вт для помещения площадью 60 м2, если высота подвеса светильника равна 2,5 м, а нормируемая освещенность 75 лк.

Решение. Задачу решаем методом удельной мощности. Удельная мощность Руд выбирается из табл. 4.29 в зависимости от площади помещения Sn= 60 м2, нормируемой освещенности Е = 75 лк и высоты подвеса светильника hсв = 2,5м. Для условий примера Руд =10 Вт/м2.

Число ламп определим по формуле (4.21) при мощности лампы Рл =100 Вт

n Pуд Sn 10 60 = 6 ламп

Pл 100

Вывод. Для помещения площадью 60 м2 требуется 6 ламп мощностью по

100 Вт.

Задачи

1 Помещение ремонта дизельной топливной аппаратуры оборудовано общей системой искусственного освещения. Система общего освещения рабочих мест осуществляется четырьмя светильниками с лампами накаливания мощностью 150 Вт каждая, коэффициент использования осветительной установки 0,47 площадь помещения 40м2. Рассчитайте фактическую освещенность рабочих мест, задавшись недостающими параметрами. Сопоставьте фактическую освещенность с освещенностью, рекомендуемой СНиП, дайте заключение.

2 Помещение ремонта дизельной топливной аппаратуры освещается боковыми светопроемами. Площадь помещения 37,5 м2 (длина-7,5м, ширина-5м); площадь светопроемов 9 м2, превышение верхнего края окна над рабочей поверхностью 2,5 м; средневзвешенный коэффициент отражения стен, потолка, пола 0,4. Рассчитайте фактическую минимальную величину коэффициента естественной освещенности. Сопоставьте полученную величину с рекомендованной нормами, дайте заключение. Недостающими параметрами задайтесь.

3 Рассчитайте необходимое количество ламп накаливания мощностью 200 Вт в производственном помещении, площадью 50 м, для выполнения работ малой точности при норме удельной мощности 10 Вт/м2.

4 Помещение площадью 35м, освещается боковыми светопроемами. Пло-

130

Рис. 5.1. Классификация электромагнитных излучений [28]

Электромагнитные излучения оптического диапазона разделены на два класса: неионизирующие - инфракрасные, видимые, ультрафиолетовые излучения; ионизирующие - рентгеновские (х) и гамма-излучения (у).

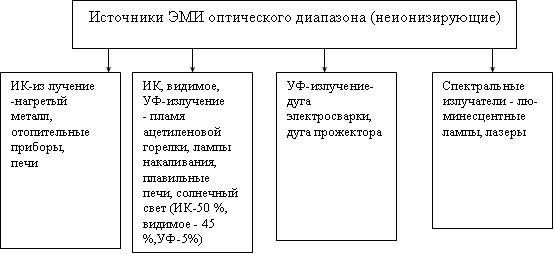

Источники ЭМИ оптического диапазона неионизирующие представлены на рис. 5.2.

Рис. 5.2. Источники ЭМИ оптического диапазона неионизирующие [28]

Ультрафиолетовое излучение (УФ-излучение) - это электромагнитное излучение с длиной волны от 380 до 1нм (1 нанометр = 10 -9м).

Диапазон УФ-излучений делится на три области - А, В и С:

•область А - длинноволновой или ближней ультрафиолетовой радиации, биологическая активность этого участка относительно невелика;

•область В является областью средневолновой ультрафиолетовой радиации, излучения этой области оказывают в определенных дозах благоприятное действие на живые организмы;

•область С - это область коротковолновой, или дальней ультрафиолетовой радиации, лучи этой области обладают сильным бактерицидным действием, используются для стерилизации воздуха, воды, посуды, на растения эти лучи действуют губительно.

Мощный поток УФлучей дают ртутно-кварцевые лампы типа ДРТ (дуговая ртутно-кварцевая трубка). Они применяются с профилактической и лечебной целью в медицине, а также для бактерицидного и эритемного облучения в животноводческих помещениях, в первую очередь молодняка.

Ультрафиолетовые излучения кроме положительного бактерицидного и противорахитичного действия оказывают негативный эффект на человека. Ультрафиолетовое излучение искусственных источников, например, электросварочной дуги, УФ - облучателей, может стать причиной острых и хрониче-

132

ния и пр.), в научных исследованиях по изучению качества посевного материала, удобрений, усвоения кормов (метод меченых атомов), при борьбе со статическим электричеством (ионизация воздуха) и др.

Ионизирующее излучение вызывает в организме человека цепочку обратимых и необратимых изменений. Пусковым механизмом воздействия являются процессы ионизации и возбуждения атомов и молекул в тканях.

Ионизация - это акт разделения электрически нейтрального атома на две противоположно заряженные частицы - электрон (-) и ион (+).

Ионизирующее излучение сопровождает распад радиоактивных элементов, ;Ионизирующая радиация вызывает лучевую болезнь, лучевой ожог, лучевую катаракту, лучевое бесплодие, аномалии в развитии плода, злокачественные опухоли, лейкозы, наследственные болезни и другие (рис. 5.6).

Ионизирующее излучение

Появление в крови, моче продуктов клеточной деградации, распад белков Повреждение клеточных

Рис. 5.6. Действие ионизирующих лучей на человека [28] В гигиенической практике к неионизирующим ЭМИ относят электриче-

ские и магнитные поля (ЭМП) - диапазон радиоволн.

Радиоволны имеют длины волн: НЧ от 1011 до 104 м; ВЧ - от 104 до 10м; УВЧ - от 10 до 1 м; СВЧ - от 1 до 10 -3 м.

Источники ЭМИ диапазона радиоволн приведены на рис. 5.7.

Излучения радиочастотного и микроволнового диапазонов могут привес-

ти к общему недомоганию, головным болям, тошноте, рвоте, вызвать чувство страха, боли в конечностях, повышение потливости, температуры тела и артериального давления (рис. 5.8).

На рис. 5.9 приведены реакции организма человека на воздействие электромагнитных полей (ЭМП).

Из излучений радиочастотного диапазона наиболее вредным действием на организм человека обладают излучения диапазона УВЧ и СВЧ, так их длина волны соизмерима с размерами тела человека.
