1.1.3 Діркова провідність напівпровідників
Цей тип провідності здійснюється завдяки введенню у 4-валентний НП 3-валентних атомів галію Ga або індію In. У домішкових атомів не вистачає одного електрона для створення ковалентного звязку і нестача може бути компенсована за допомогою електрона, звільненого внаслідок розриву ковалентного звязку у 4-валентному атомі кристалічної ґратки. Домішки такого типу називаються акцепторними (лат. acceptor – той, що отримує), бо вони отримують електрони, вирвані з валентної зони. При цьому у ВЗ створюється вільний рівень – дірка (рис. 1.5 а, б).
а) б)

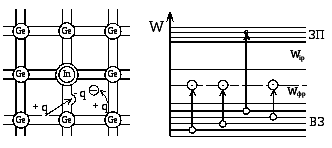

Рисунок 1.5 - Механізм діркової провідності НП:
а – схема кристалічної ґратки; б – енергетична діаграма
Оскільки
поява дірок у ВЗ для акцепторного НП
здебільшого не супроводжується
збільшенням числа електронів у ЗП, то
дірок у НП стає набагато більше. Дірки
у такому НП є основними носіями,
електрони, кількість яких у кристалі
незначна, є неосновними носіями. Енергія
активації акцепторів
еВ
для кремнію,
еВ
для германію. Акцепторний НП називається
напівпровідникомр-типу.
Концентрацію дірок у акцепторному НП знаходять за формулою
, (1.3)
де
– концентрація атомів акцепторних
домішок;
–власна
концентрація дірок,
.
Рівень
Фермі в акцепторному НП зміщується у
нижню половину ЗЗ, причому його
енергетична відстань від ВЗ зменшується
зі збільшенням концентрації акцепторів
.
Існує загальна закономірність для домішкових напівпровідників
. (1.4)
З (1.4) можна зробити висновок: введення в НП домішок приводить до збільшення концентрації носіїв заряду одного знака і до пропорційного зменшення концентрації інших носіїв завдяки зростанню ймовірності їх рекомбінації.
1.1.4 Рекомбінація носіїв заряду та тривалість їх життя
У пункті 1.1.1 йшлося про рекомбінацію пари електрон-дірка внаслідок зіткнення при здійсненні власної провідності НП. Ця рекомбінація, під час якої електрон з ЗП повертається у ВЗ, супроводжується виділенням енергії у формі квантів світла (фотонів) або енергії теплових коливань кристалічної ґратки (фононів). Така рекомбінація називається прямою (рис. 1.6 а).
У домішкових НП існують й інші види рекомбінації. На рис. 1.6 б показано принцип рекомбінації за допомогою локального рівня. У забороненій зоні можуть з’являтися локальні енергетичні рівні, утворені домішковими атомами та різноманітними дефектами кристалічної ґратки. На локальний рівень із ЗП може переходити електрон, заповнюючи його. Згодом електрон може або повернутися назад до ЗП, або перейти у ВЗ, рекомбінуючи з діркою. Останнє може бути інтерпретовано як захоплення дірки з ВЗ заповненим локальним рівнем. Ймовірність зіткнення дірки з нерухомим електроном, який утримується на локальному рівні, значно перевищує ймовірність зустрічі її з рухомим електроном із ЗП. Тому локальні рівні у забороненій зоні є ефективними центрами рекомбінації.
а) б)
Рисунок 1.6 - До пояснення рекомбінації носіїв заряду
Подібно до попередньої діє поверхнева рекомбінація, яка зумовлена виникненням у НП додаткових «пасток» внаслідок осідання на поверхні кристала сторонніх молекул і механічної обробки.
Як відзначалося у п. 1.1.1, у стані термодинамічної рівноваги у НП встановлюється рівноважна концентрація носіїв. Але, крім теплового збудження, причиною збагачення НП електронами й дірками є освітлення, введення носіїв через контакт (інжекція) тощо. Енергія збудження в цьому разі передається безпосередньо носіям, у той час як теплова енергія ґратки залишається незмінною. Отже, надлишкові носії заряду не перебувають у стані теплової рівноваги з ґраткою і називаються нерівноважними. Якщо рівноважні носії розподілені в кристалі рівномірно, то нерівноважні носії можуть утворювати градієнт концентрації.
При утворенні надлишкової концентрації носіїв заряду у НП змінюється концентрація як основних, так і неосновних носіїв. Оскільки надлишкова концентрація основних носіїв дуже мала порівняно з рівноважною, то зміну концентрації основних носіїв контролювати неможливо. Надлишкова концентрація неосновних носіїв, що утворюється, набагато більше впливає на зміну концентрації останніх.
Коли дія збудника на НП припиняється, надлишкова концентрація неосновних носіїв починає зменшуватися внаслідок їх рекомбінації з основними носіями. Будемо вважати, що швидкість спаду концентрації неосновних носіїв пропорційна надлишковій концентрації цих носіїв (дірок):
,
або
, (1.5)
де а – коефіцієнт, що залежить від типу НП;
нерівноважна
концентрація дірок у НП n-типу.
Інтегруючи
вираз (1.5) і вважаючи, що в момент
припинення дії збудника концентрація
,
одержуємо закон зміни концентрації
нерівноважних носіїв – дірок у НПn-типу:
. (1.6)
У
формулі (1.6) коефіцієнт а
характеризує
швидкість спаду концентрації нерівноважних
носіїв. Величина
називається
тривалістю життя неосновних носіїв
(дірок).
Отже, тривалість життя нерівноважних носіїв у НП - це час, впродовж якого концентрація цих носіїв унаслідок рекомбінації зменшується в е раз.
