КРАТКАЯ ИНФОРМАЦИЯ

ПО ОФОРМЛЕНИЮ ЧЕРТЕЖЕЙ

Все чертежи должны выполняться согласно требованиям ГОСТов ЕСКД (Единой системы конструкторской документации).

Форматы. ГОСТ 2.301-68 устанавливает следующие основные форматы листов чертежей и других документов.

Оформление поля чертежа. Форматы листов определяют размеры внешней рамки, выполненной тонкой линией. Поле чертежа оформляется рамкой, основной надписью и дополнительной графой к ней (рисунок 1).

Рисунок 1 – Оформление поля чертежа

Основная надпись по ГОСТ 2.104-68 на чертежах должна соответствовать рисунку 2.

Рисунок 2 – Оформление основной надписи чертежа

1 ОФОРМЛЕНИЕ ЧЕРТЕЖА

Целевое назначение

1. Изучить ГОСТы ЕСКД, относящиеся к оформлению чертежей, и использовать их при выполнении задания.

– Форматы. ГОСТ 2.301-68.

– Масштабы. ГОСТ 2.302-68.

– Линии. ГОСТ 2.303-68.

– Шрифты чертежные. ГОСТ 2.304-81.

– Графические обозначения материалов и правила их нанесения на чертежах. ГОСТ 2.306-68.

– Нанесение размеров и предельных отклонений. ГОСТ 2.307-68.

2. Ознакомиться с чертежными инструментами и освоить технику работы с ними.

3. Приобрести навыки оформления чертежей – проведения линий, выполнения надписей чертежным шрифтом, простановки размеров, нанесения штриховки и т.д.

Содержание и объем задания

Задание общее для всех студентов выполняется на формате А3 (297х420) в масштабе 1:1 в карандаше. Состоит из примеров на проведение линий чертежа, выполнения надписей стандартным шрифтом, штриховки на разрезах, нанесения размеров.

Последовательность выполнения

1. Изучить вышеперечисленные ГОСТы и литературу.

2. Изучить правила обращения с чертежными инструментами.

3. Закрепить формат на чертежной доске и с помощью рейсшины и угольника нанести внешнюю рамку, рамку чертежа, выполнить основную надпись и дополнительную графу к ней.

4. Скомпоновать изображения на поле чертежа, выполнить основную надпись и дополнительную графу к ней.

5. После проверки обвести линии всех изображений: сначала тонкие сплошные и штрихпунктирные (размерные, выносные, осевые, центровые, штриховки) карандашом 2Т-Т, затем стрелки, надписи, размерные числа карандашом ТМ-М и в последнюю очередь сплошные основные – карандашом ТМ-М.

6. Заполнить основную надпись и дополнительную графу к ней стандартным шрифтом.

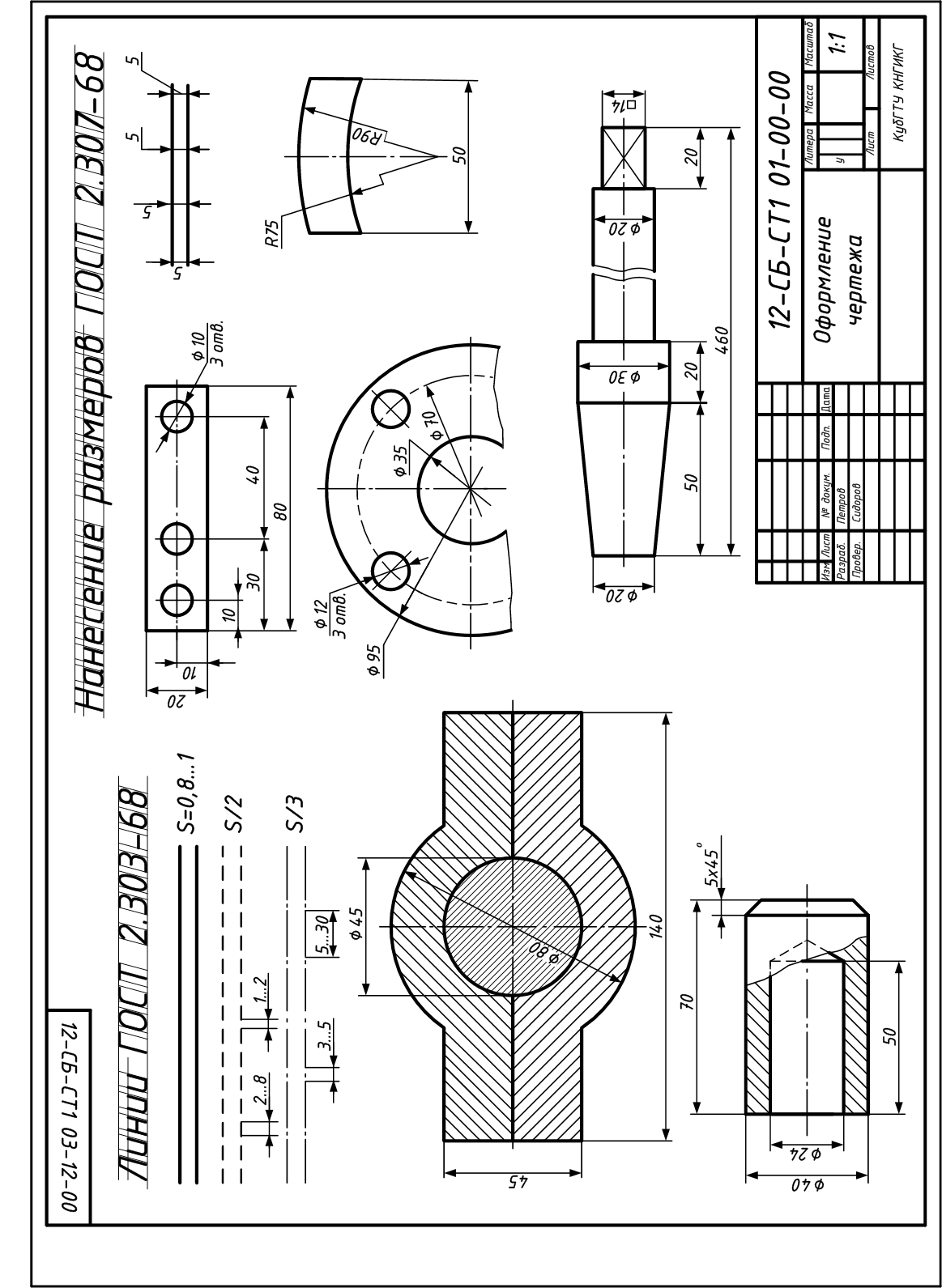

Образец выполнения работы приведен на рисунке 3.

2 ГЕОМЕТРИЧЕСКИЕ ПОСТРОЕНИЯ

Целевое назначение

1. Изучить правила построения сопряжений, циркульных и лекальных кривых; уклона, конусности и их обозначение на чертеже. Деление окружности на n-равные части.

2. Изучить правила нанесения размеров очертаний технических форм.

Содержание и объем задания

Задание выполняется по индивидуальным вариантам на формате А3 в масштабе, предусмотренном вариантом задания.

Работа состоит из двух частей: сопряжения в технических формах с нанесением линий построений по определению центров дуг и точек сопряжений; построение лекальной или циркульной кривой.

Последовательность выполнения

1. Изучить рекомендуемую литературу.

2. Нанести на формате внешнюю и внутреннюю рамки, выполнить основную надпись и дополнительную графу к ней.

3. Скомпоновать изображения на чертеже, выполнить обводку линий чертежа.

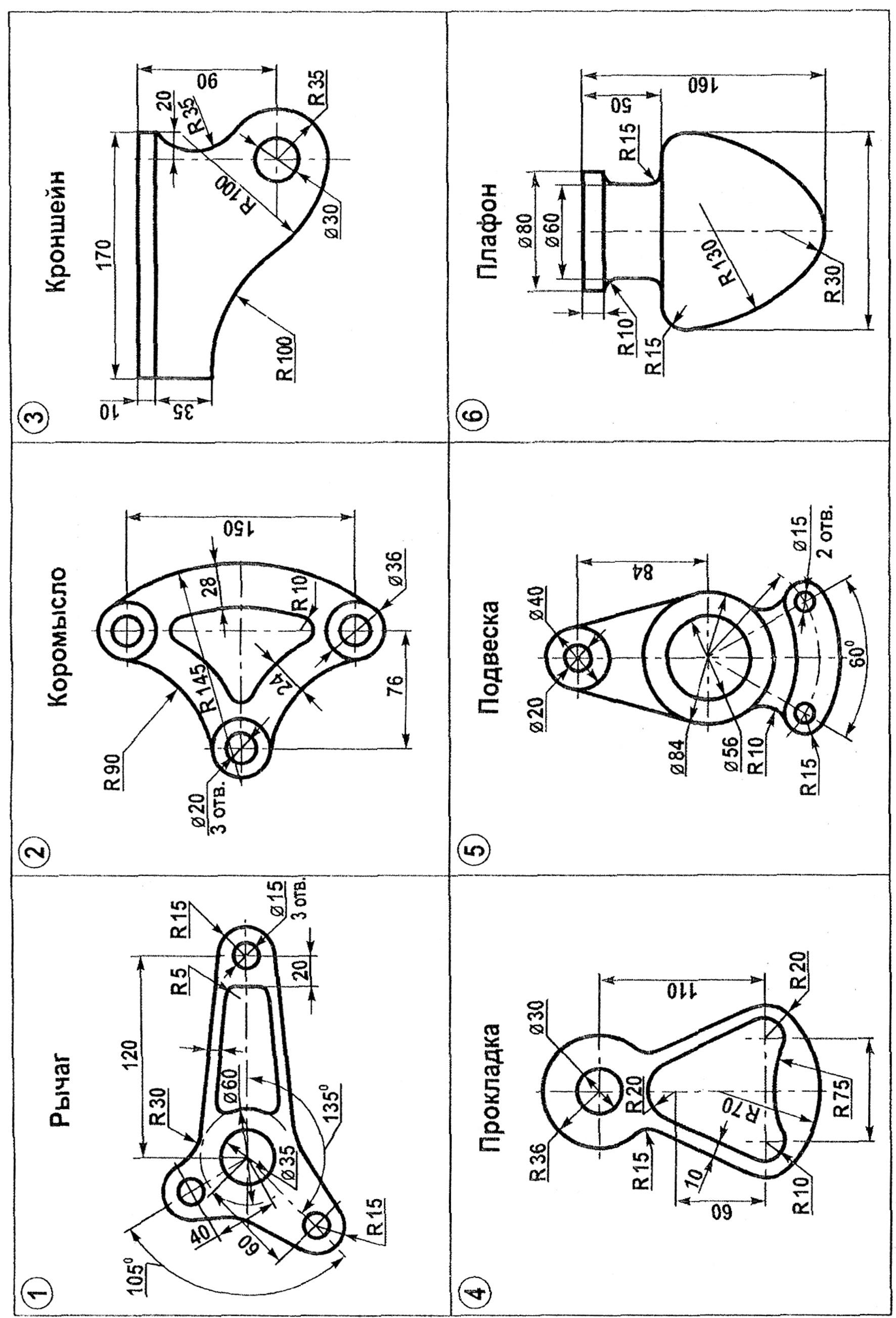

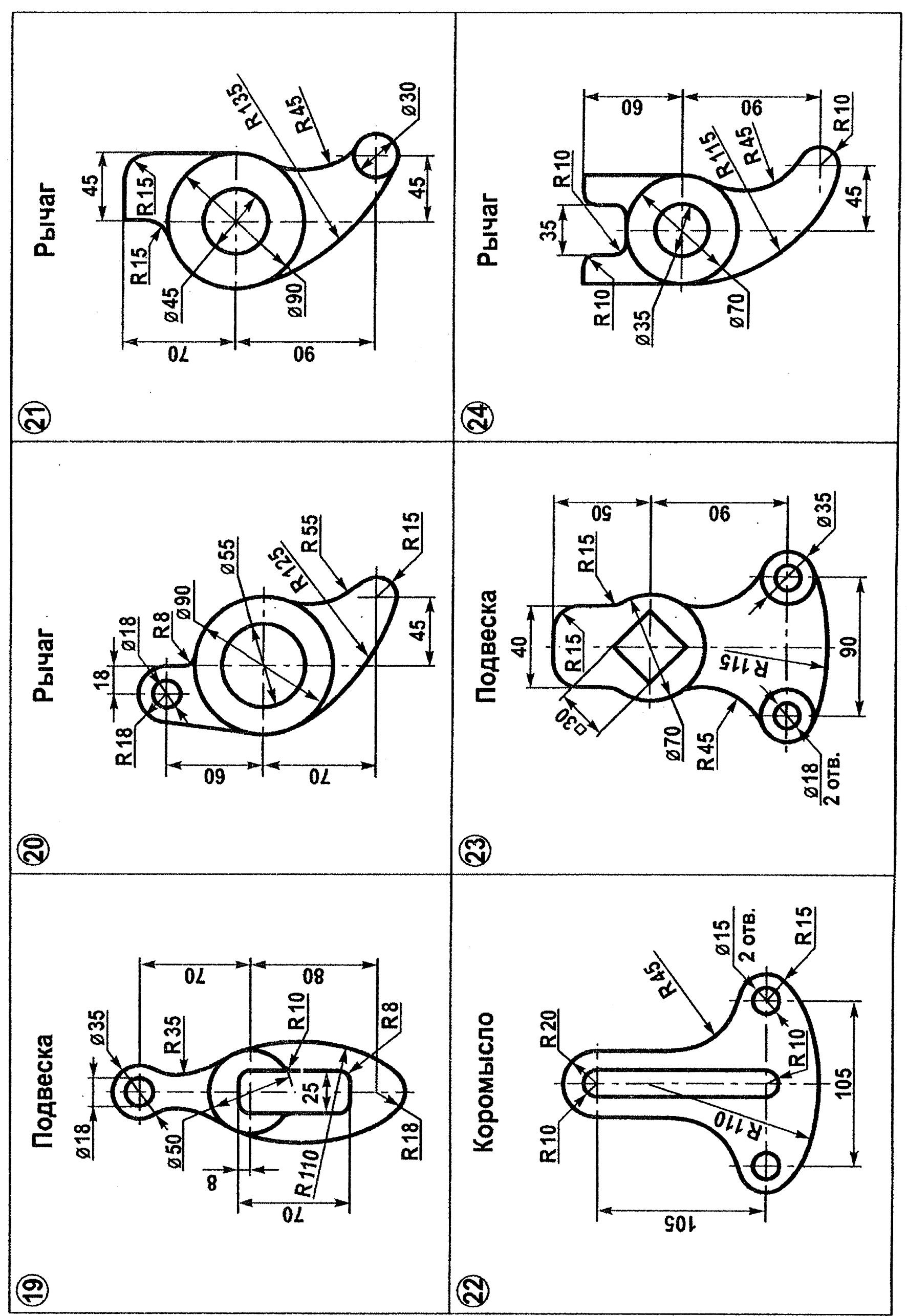

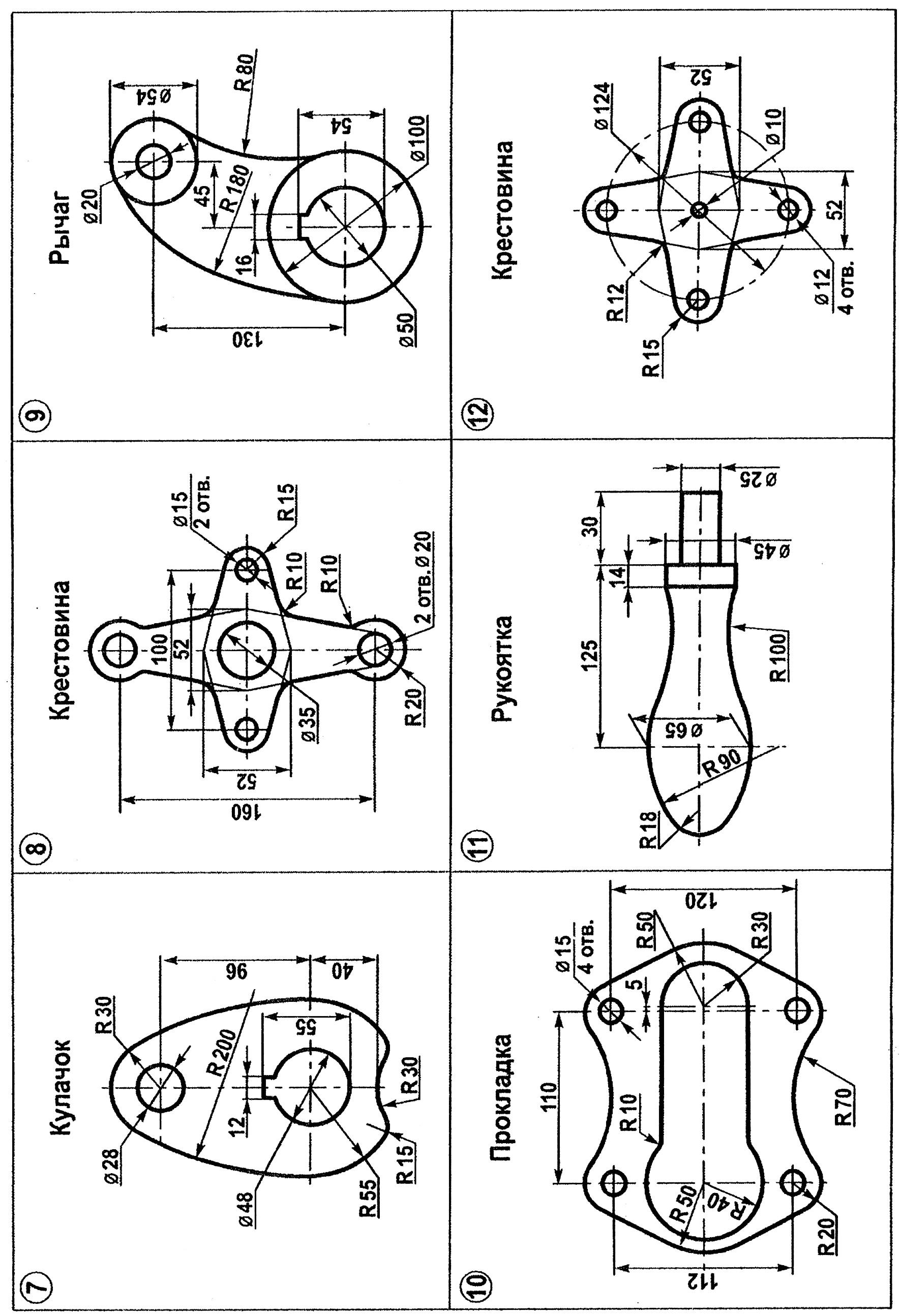

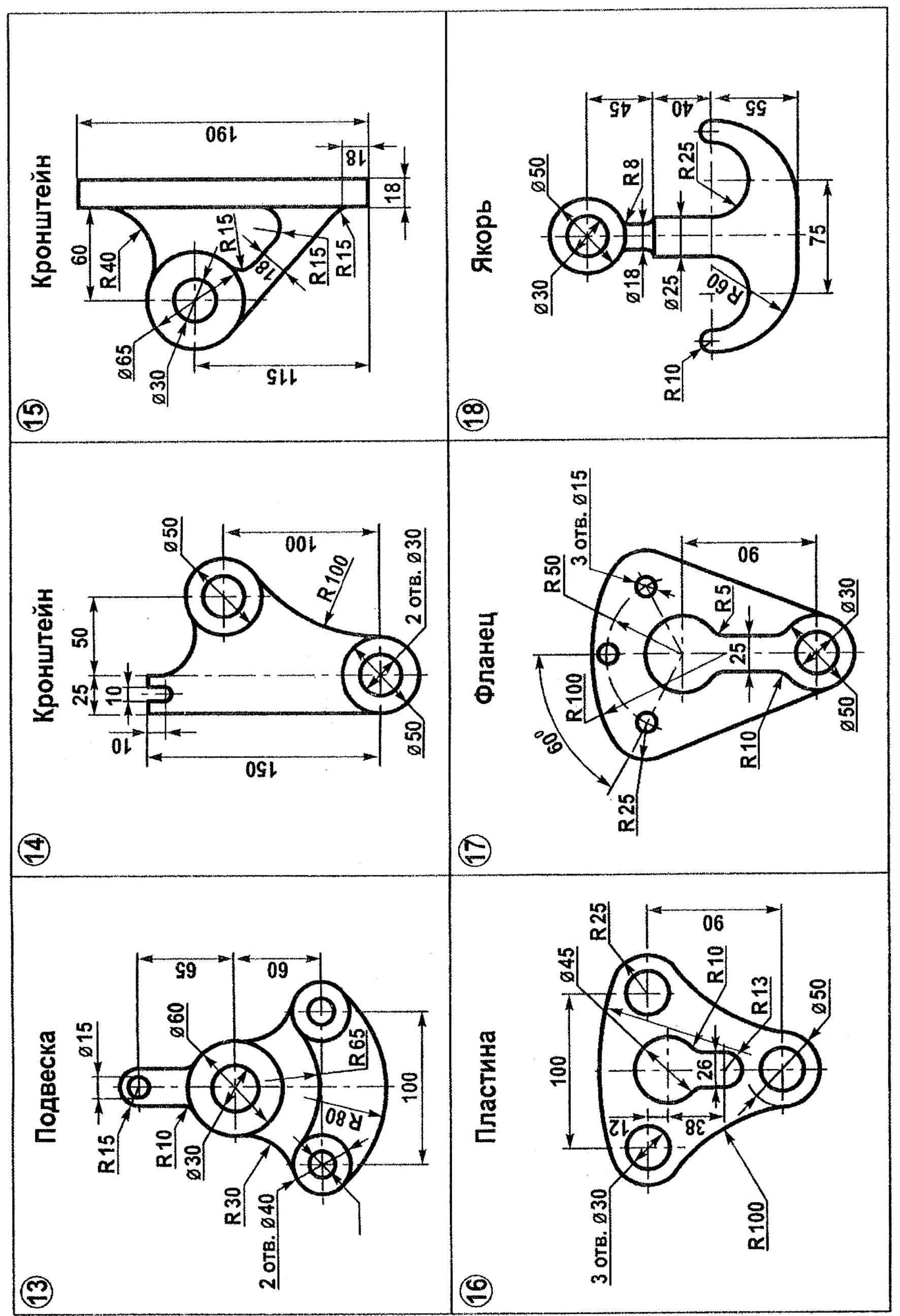

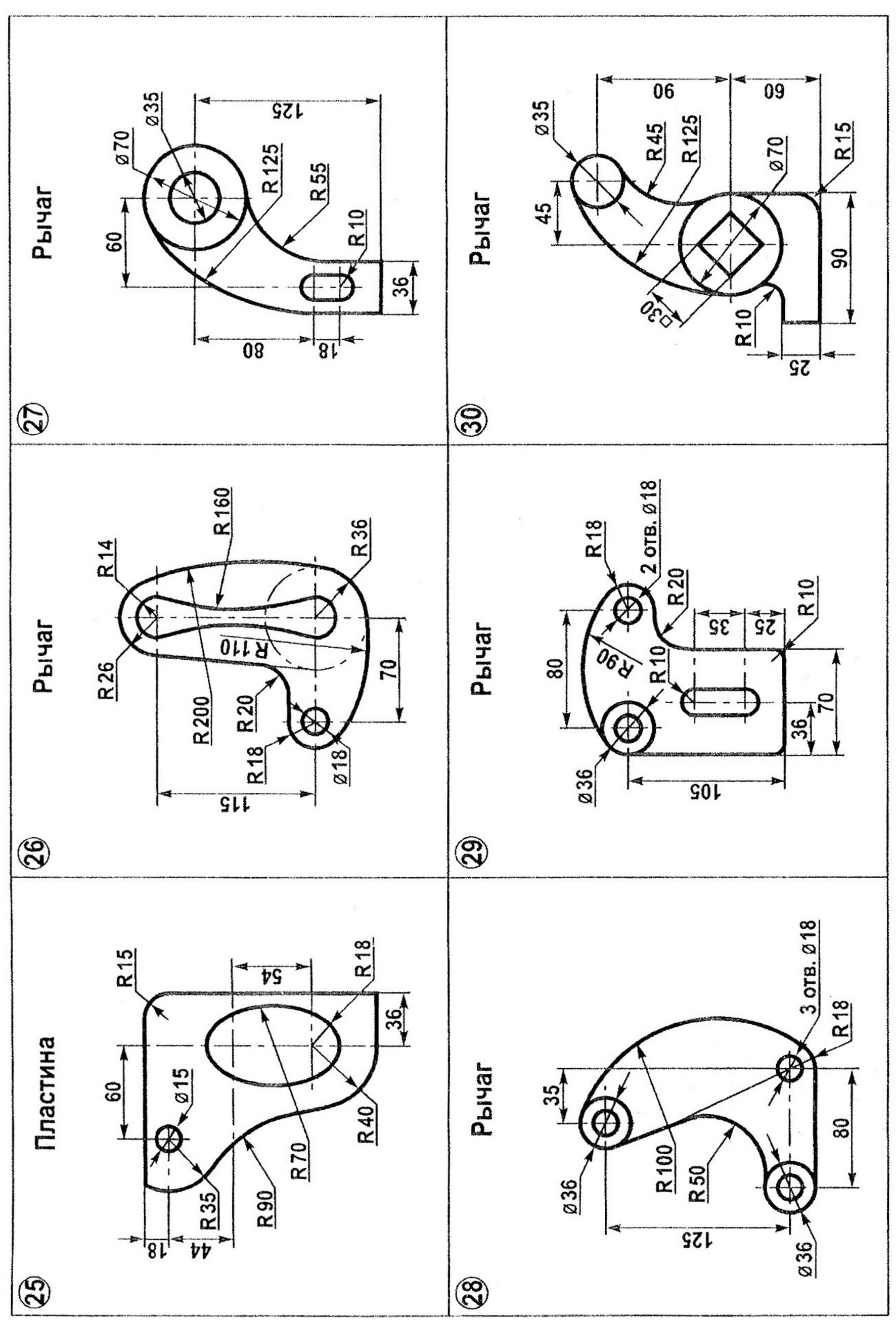

Варианты индивидуальных заданий для лекальных или циркульных кривых приведены в таблице 1; для сопряжения в технических формах – на рисунке 4.

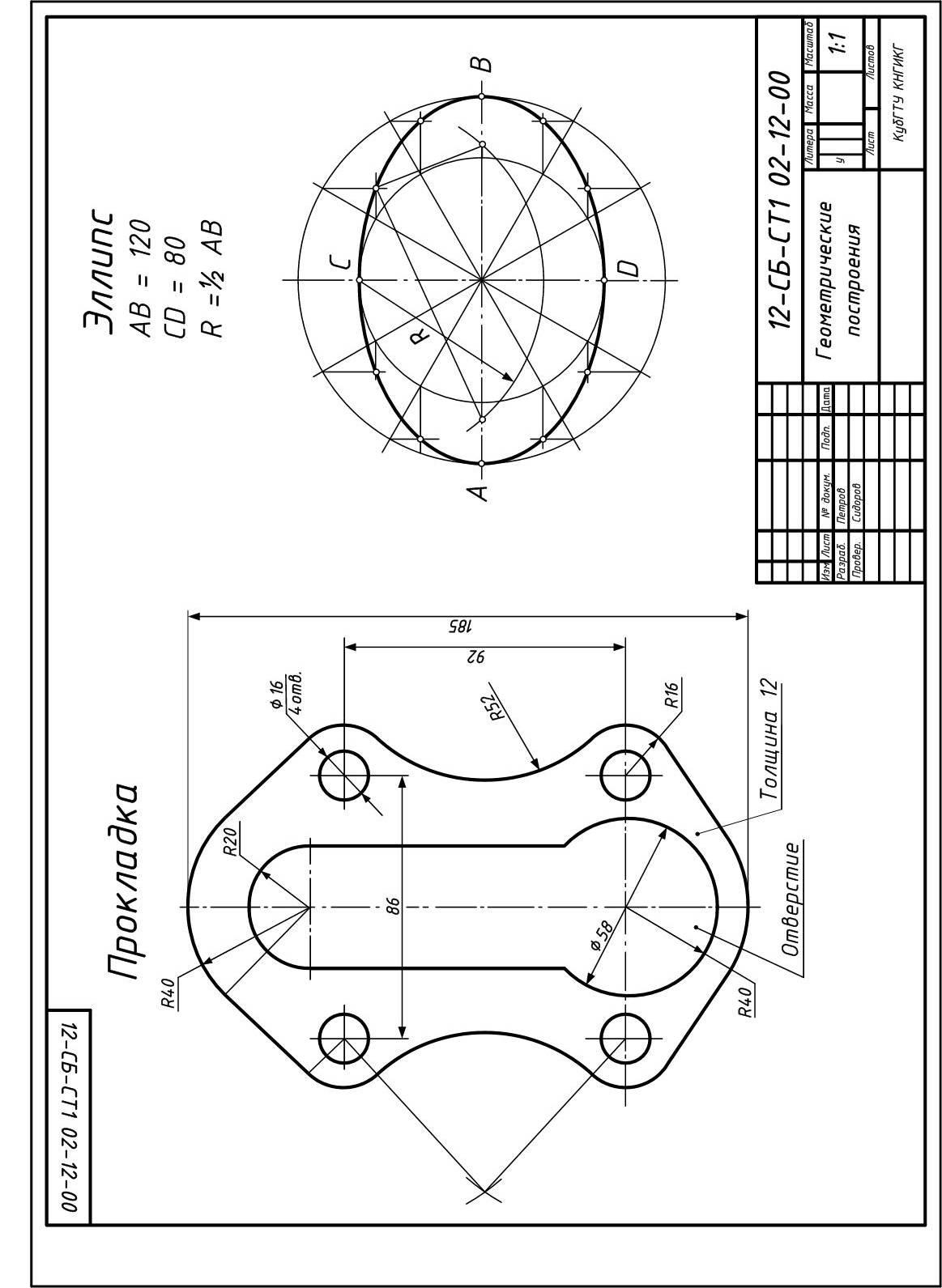

Образец выполнения работы приведен на рисунке 5.

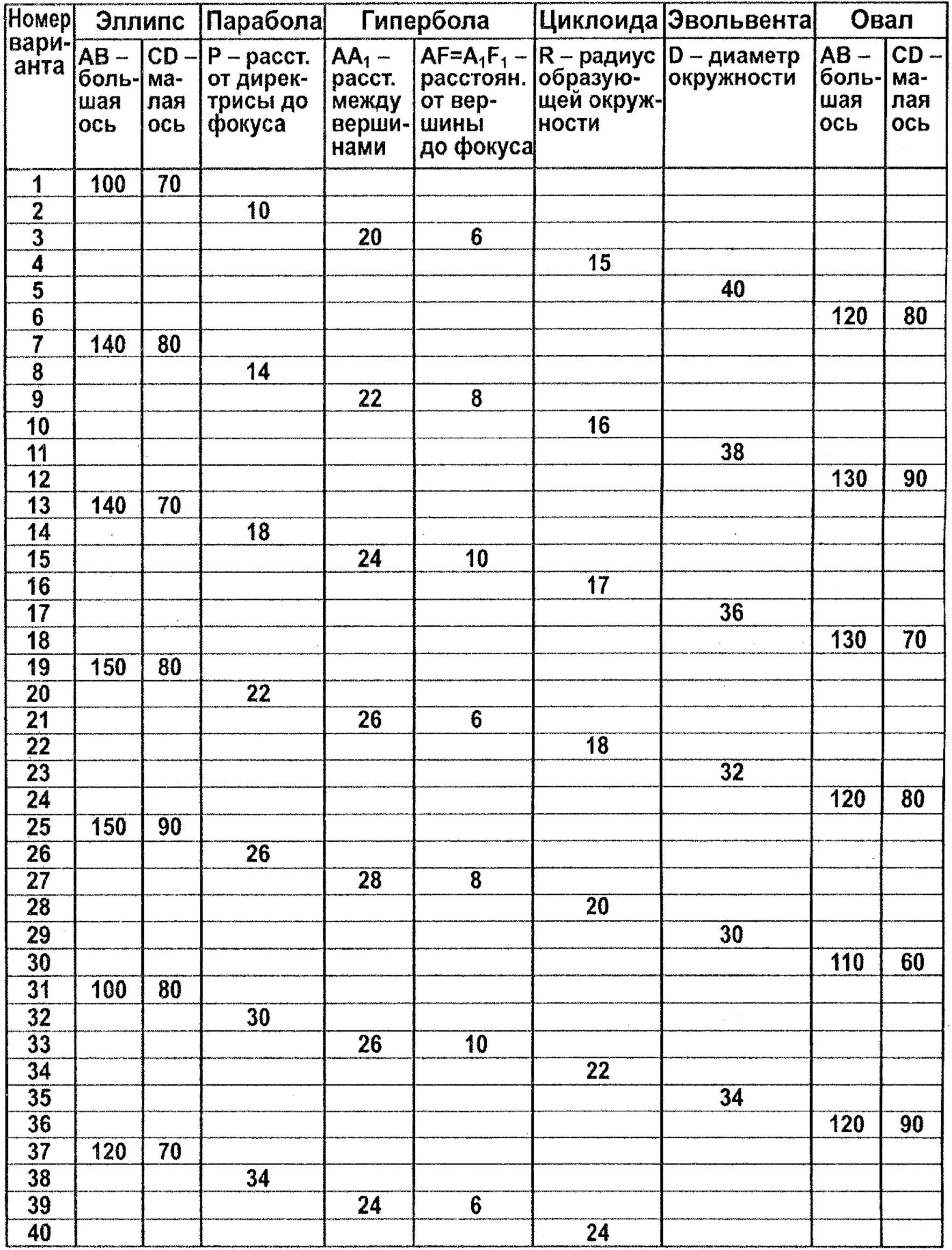

Таблица 1 – Задания для выполнения работы «Геометрические построения» – лекальные и циркульные кривые
