Проекционное черчение

V1: Проекционное черчение

I:{{1}}; K=A;

S: Какое максимальное количество основных видов может быть на чертеже детали

+:шесть;

-:две;

-:четыре;

-:три.

I:{{2}}; K=A;

S: Сколько видов должно содержать изображение какой-либо конкретной детали

+:минимальное, но достаточное для однозначного уяснения конфигурации;

-:один;

-:три;

-:шесть.

I:{{3}}; K=B;

S: Какой вид называется дополнительным

+:полученный проецированием на плоскость, не параллельную ни одной из плоскостей проекций;

-:вид справа;

-:вид снизу;

-:вид сзади.

I:{{4}}; K=A;

S: Что называется местным видом

+:изображение только ограниченного места детали;

-:изображение детали на дополнительную плоскость;

-:вид справа детали;

-:вид снизу.

I:{{5}}; K=A;

S: Какой вид детали называется ее главным видом

+:вид спереди;

-:вид сверху;

-:вид слева;

-:вид сзади.

I:{{6}}; K=B;

S: Даны два вида деталей: главный вид и вид слева. Определите вид сверху из предложенных вариантов

+:правильный вариант ответа №2;

-:правильный вариант ответа №1;

-:правильный вариант ответа №3;

-:правильный вариант ответа №4.

I:{{7}}; K=B;

S: Определить вид слева детали по заданным главному виду и виду сверху

+:правильный вариант ответа №5;

-:правильный вариант ответа №2;

-:правильный вариант ответа №3;

-:правильный вариант ответа №4.

I:{{8}}; K=B;

S: По главному виду и виду сверху определить, какой из видов будет для этой детали видом слева

+:правильный вариант ответа №3;

-:правильный вариант ответа №2;

-:правильный вариант ответа №3;

-:правильный вариант ответа №4.

I:{{9}}; K=A;

S: Когда на чертеже делают надписи названий основных видов

+:когда виды сверху, слева, справа, снизу, сзади смещены относительно главного изображения;

-:всегда делают;

-:никогда не делают;

-:только когда нужно показать вид сверху.

I:{{10}}; K=B;

S: Возможно ли выполнение дополнительных видов повёрнутыми

+:возможно, но с сохранением положения, принятого для данного предмета на главном виде и с добавлением обозначения «Повёрнуто»;

-:обязательно, всегда выполняются повёрнутыми;

-:возможно, но дополнительный вид при этом никак не выделяется и не обозначается;

-:возможно, но дополнительный вид выполняется только в проекционной связи по отношению к главному.

I:{{11}}; K=A;

S: Разрез получается при мысленном рассечении предмета секущей плоскостью. При этом на разрезе показывается то, что

+:находится в секущей плоскости, и что расположено за ней;

-:получится только в секущей плоскости;

-:находится перед секущей плоскостью;

-:находится за секущей плоскостью.

I:{{12}}; K=A;

S: Для какой цели применяются разрезы

+:показать внутренние очертания и форму изображаемых предметов;

-:показать внешнюю конфигурацию и форму изображаемых предметов;

-:применяются при выполнении чертежей любых деталей;

-:чтобы выделить главный вид по отношению к остальным.

I:{{13}}; K=A;

S: Какие разрезы называются горизонтальными

+:когда секущая плоскость параллельна горизонтальной плоскости проекций;

-:когда секущая плоскость перпендикулярна горизонтальной плоскости проекций;

-:когда секущая плоскость перпендикулярна оси Х;

-:когда секущая плоскость параллельна профильной плоскости проекций.

I:{{14}}; K=A;

S: Вертикальными называются разрезы, получающиеся, когда секущая плоскость

+:перпендикулярна горизонтальной плоскости проекций;

-:перпендикулярна оси Z;

-:перпендикулярна фронтальной плоскости проекций;

-:параллельна горизонтальной плоскости проекций.

I:{{15}}; K=A;

S: Какие вы знаете вертикальные разрезы

+:фронтальный и профильный;

-:горизонтальный и фронтальный;

-:горизонтальный и профильный;

-:горизонтальный и наклонный;

I:{{16}}; K=A;

S: Простой разрез получается при числе секущих плоскостей, равных

+:одной;

-:двум;

-:двум и более;

-:трём и более.

I:{{17}}; K=A;

S: Сложный разрез получается при сечении предмета

+:двумя и более секущими плоскостями;

-:тремя секущими плоскостями;

-:плоскостью, параллельной горизонтальной плоскости проекций;

-:плоскостями, параллельными фронтальной плоскости проекций.

I:{{18}}; K=A;

S: Сложные разрезы делятся на ступенчатые и ломаные. При этом ступенчатые - это разрезы, секущие плоскости которых располагаются

+:параллельно друг другу;

-:перпендикулярно друг другу;

-:под углом 75 градусов друг к другу;

-:под углом 30 градусов друг к другу.

I:{{19}}; K=A;

S: Всегда ли нужно обозначать простые разрезы линией сечения

+:не нужно, когда секущая плоскость совпадает с плоскостью симметрии детали;

-:да, обязательно;

-:никогда не нужно обозначать;

-:не нужно, когда секущая плоскость параллельна оси Z.

I:{{20}}; K=A;

S: В каком случае можно соединять половину вида с половиной соответствующего разреза

+:если вид и разрез являются симметричными фигурами;

-:всегда можно;

-:никогда нельзя;

-:если вид и разрез являются несимметричными фигурами.

I:{{21}}; K=A;

S: Если вид и разрез являются симметричными фигурами, то какая линия служит осью симметрии, разделяющей их половины

+:штрихпунктирная тонкая;

-:сплошная тонкая;

-:штриховая;

-:разомкнутая.

I:{{22}}; K=A;

S: Как изображаются на разрезе элементы тонких стенок типа рёбер жесткости

+:показываются рассечёнными, но не штрихуются;

-:никак на разрезе не выделяются;

-:выделяются и штрихуются полностью;

-:показываются рассечёнными и штрихуются под углом 60 градусов к горизонту.

I:{{23}}; K=A;

S: Какого типа линией с перпендикулярной ей стрелкой обозначаются разрезы (тип линий сечения)

+:разомкнутой линией;

-:сплошной тонкой линией;

-:сплошной основной линией;

-:волнистой линией.

I:{{24}}; K=B;

S: Как проводят секущие плоскости при образовании разрезов на аксонометрических изображениях, например, при выполнении выреза четверти детали

+:только параллельно координатным плоскостям;

-:произвольно, как пожелает конструктор;

-:только перпендикулярно оси Z;

-:только параллельно плоскости XOY.

I:{{25}}; K=B;

S: На каком из пяти чертежей выполнен правильно разрез детали, показанной на изображении

+:правильный вариант ответа №3;

-:правильный вариант ответа №2;

-:правильный вариант ответа №1;

-:правильный вариант ответа №4.

I:{{26}}; K=B;

S: На каком из чертежей втулки показан правильно её разрез

+:на третьем чертеже;

-:на втором чертеже;

-:на первом чертеже;

-:на четвертом чертеже.

I:{{27}}; K=B;

S: На каком из чертежей выполнен правильно разрез детали, показанной на изображении

+:на третьем чертеже;

-:на втором чертеже;

-:на первом чертеже;

-:на четвертом чертеже.

I:{{28}}; K=B;

S: На каком изображении детали правильно выполнен её разрез

+:на втором изображении;

-:на первом изображении;

-:на третьем изображении;

-:на четвертом изображении.

I:{{29}}; K=A;

S: Местный разрез служит для уяснения устройства предмета в отдельном узко ограниченном месте. Граница местного разреза выделяется на виде

+:сплошной волнистой линией;

-:сплошной тонкой линией;

-:штрихпунктирной линией;

-:штриховой линией.

I:{{30}}; K=A;

S: При изображении предмета, в имеющих постоянные или закономерно изменяющиеся сечения, допускается изображать их с разрывами. В качестве линии обрыва используется

+:сплошная волнистая или линия с изломами;

-:сплошная тонкая линия;

-:сплошная основная линия;

-:штриховая линия.

I:{{31}}; K=B;

S: В каком случае правильно выполнено совмещение вида с разрезом

+:правильный вариант ответа №2;

-:правильный вариант ответа №1;

-:правильный вариант ответа №3;

-:правильный вариант ответа №4.

I:{{32}}; K=B;

S: Определите, на каком чертеже правильно выполнено соединение половины вида и половины разреза для цилиндрической детали

+:на третьем чертеже;

-:на втором чертеже;

-:на первом чертеже;

-:на четвертом чертеже.

I:{{33}}; K=A;

S: Всегда ли обозначается положение секущих плоскостей при сложных разрезах

+:да, конечно, всегда;

-:нет, не всегда;

-:лишь когда не ясно, как проходят секущие плоскости разреза;

-:не обозначаются никогда.

I:{{34}}; K=A;

S: В сечении показывается то, что

+:попадает непосредственно в секущую плоскость;

-:находится перед секущей плоскостью;

-:находится за секущей плоскостью;

-:находится непосредственно перед секущей плоскостью и попадает в нее.

I:{{35}}; K=A;

S: Контур наложенного сечения выполняется

+:сплошной тонкой линией;

-:сплошной основной линией;

-:штриховой линией;

-:линией с изломами.

I:{{36}}; K=A;

S: Контур вынесенного сечения выполняется

+:сплошной основной линией;

-:сплошной тонкой линией;

-:штриховой линией;

-:линией с изломами.

I:{{37}}; K=B;

S: На рисунке показана деталь и дано её сечение. Из нескольких вариантов сечения выберите правильный

+:правильный вариант ответа №3;

-:правильный вариант ответа №2;

-:правильный вариант ответа №1;

-:правильный вариант ответа №4.

I:{{38}}; K=B;

S: На рисунке даны четыре сечения детали. Установите, какие из этих сечений выполнены правильно

+:А-А и В-В;

-:А-А и Б-Б;

-:А-А, Б-Б и Г-Г;

-:Б-Б, В-В.

I:{{39}}; K=A;

S: Как обозначают несколько одинаковых сечений, относящихся к одному предмету

+:линии сечения обозначают одной и той же буквой и вычерчивают одно сечение;

-:обозначают разными буквами линии сечений;

-:обозначают линии сечений одной и той же буквой, но вычерчивают сечения несколько раз;

-:линии сечений обозначают один раз и вычерчивают сечение несколько раз.

I:{{40}}; K=B;

S: Дана деталь и указано ее сечение А-А. Выбрать правильный вариант сечения

+:правильный вариант ответа №2;

-:правильный вариант ответа №1;

-:правильный вариант ответа №3;

-:правильный вариант ответа №4.

I:{{41}}; K=B;

S: Дана деталь и указано ее сечение А-А. Выбрать правильный вариант сечения.

+:правильный вариант ответа №3;

-:правильный вариант ответа №2;

-:правильный вариант ответа №1;

-:правильный вариант ответа №4.

I:{{42}}; K=B;

S: Дана деталь и указано ее сечение А-А. Выбрать правильный вариант сечения

+:правильный вариант ответа №1;

-:правильный вариант ответа №2;

-:правильный вариант ответа №3;

-:правильный вариант ответа №4.

I:{{43}}; K=B;

S: Дана деталь и указано ее сечение А-А. Выбрать правильный вариант сечения

+:правильный вариант ответа №3;

-:правильный вариант ответа №2;

-:правильный вариант ответа №1;

-:правильный вариант ответа №4.

I:{{44}}; K=B;

S: Дана деталь и указано ее сечение А-А. Выбрать правильный вариант сечения

+:правильный вариант ответа №4;

-:правильный вариант ответа №2;

-:правильный вариант ответа №3;

-:правильный вариант ответа №1.

I:{{45}}; K=B;

S: Определите правильное сечение А-А для детали

+:правильный вариант ответа №4;

-:правильный вариант ответа №2;

-:правильный вариант ответа №3;

-:правильный вариант ответа №1.

I:{{46}}; K=B;

S: Определите правильный вариант сечения для Z-образного профиля с отверстием

+:правильный вариант ответа №4;

-:правильный вариант ответа №2;

-:правильный вариант ответа №3;

-:правильный вариант ответа №1.

I:{{47}}; K=B;

S: Где правильно указан размер фаски

1.

2.

3.

4.

+:3;

-:4;

-:2;

-:1.

I:{{48}}; K=A;

S: В качестве главного принимают изображение на:

+:фронтальной плоскости проекций;

-:горизонтальной плоскости проекций;

-:профильной плоскости проекций;

-:любой плоскости проекций.

I:{{49}}; K=A;

S: Сколько названий основных видов, получаемых на основных плоскостях проекций

+:6;

-:3;

-:4;

-:5.

I:{{50}}; K=B;

S: Какому чертежу соответствует наглядное изображение детали

1. 2.

3. 4.

+:4;

-:3;

-:2;

-:1.

I:{{51}}; K=B;

S: Какому чертежу соответствует наглядное изображение детали

1. 2.

3. 4.

+:2;

-:3;

-:4;

-:1.

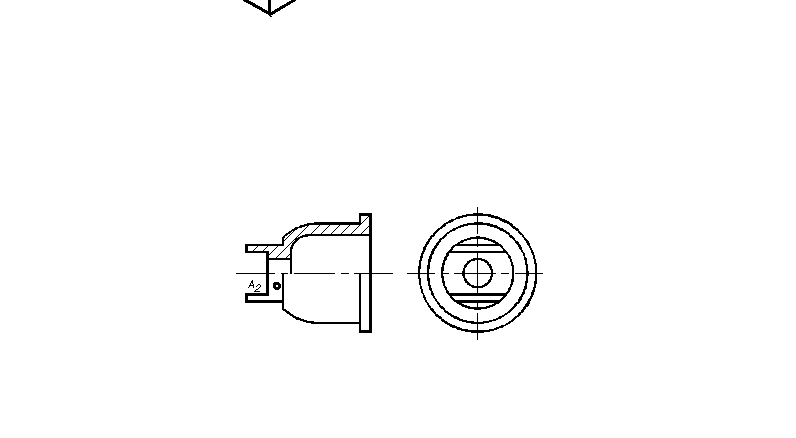

I:{{52}}; K=B;

S: На какой поверхности находится точка А

+:на сфере;

-:на плоскости;

-:на цилиндре;

-:на торе.

I:{{53}}; K=B;

S: На какой поверхности находится точка А

+:на конусе;

-:на сфере;

-:на торе;

-:на цилиндре.

I:{{54}}; K=B;

S: На какой поверхности находится точка А

+:на цилиндре;

-:на сфере;

-:на конусе;

-:на торе.

I:{{55}}; K=B;

S: На какой поверхности находится точка А

+:на плоскости;

-:на сфере;

-:на цилиндре;

-:на торе.

I:{{56}}; K=B;

S: На каком чертеже правильно показан фронтальный разрез детали

1. 2.

3. 4.

+:1;

-:3;

-:4;

-:2.

I:{{57}}; K=B;

S: На каком чертеже правильно показан фронтальный разрез детали

1. 2.

3. 4.

+:3;

-:2;

-:4;

-:1.

I:{{58}}; K=B;

S: На каком чертеже правильно показан профильный разрез детали

1. 2.

3. 4.

+:4;

-:3;

-:2;

-:1.

I:{{59}}; K=B;

S: На каком чертеже правильно показан фронтальный разрез детали

1. 2.

3. 4.

+:3;

-:2;

-:4;

-:1.

I:{{60}}; K=B;

S: Как именуется разрез, показанный на чертеже

+:фронтальный;

-:горизонтальный;

-:сложный;

-:профильный.

I:{{61}}; K=B;

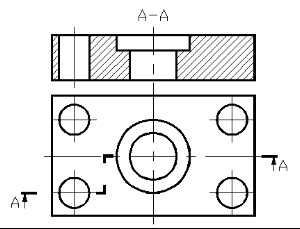

S: Сложный разрез на чертеже называется ###

+:ступенчат#$#

I:{{62}}; K=A;

S: Ломаный разрез осуществляют

+:пересекающимися плоскостями;

-:наклонной плоскостью;

-:параллельными секущими плоскостями;

-:одной плоскостью.

I:{{63}}; K=A;

S: Разрез не подписывают и не обозначают, если

+:секущая плоскость проходит через плоскость симметрии детали в целом и разрез изображен на месте основного вида;

-:разрез изображен на виде сверху;

-:разрез изображен на свободном поле чертежа;

-:разрез изображен на главном виде.

I:{{64}}; K=A;

S: На одном изображении допускается соединять половину вида с половиной разреза, если

+:деталь симметричная;

-:деталь несимметричная;

-:состоит из поверхностей вращения;

-:состоит из гранных поверхностей.

I:{{65}}; K=A;

S: Тонкие стенки детали, ребра жесткости не заштриховывают

+:при продольном рассечении;

-:в любом случае;

-:при поперечном рассечении;

-:при наклонном рассечении.

I:{{66}}; K=A;

S: Изображение видимой части поверхности предмета, обращенной к наблюдателю, называют ###

+:вид#$#

I:{{67}}; K=A;

S: Разрез, служащий для выяснения устройства предмета лишь в отдельном ограниченном месте, называют ###

+:мест#$#

I:{{68}}; K=A;

S: При одной секущей плоскости разрез, называют ###

+:прост#$#

I:{{69}}; K=A;

S: При нескольких секущих плоскостях, разрез называют ###

+:сложн#$#

I:{{70}}; K=A;

S: Какое изображение детали(предмета) проецируется на фронтальную плоскость проекций

+:главный вид;

-:выносной элемент;

-:вид слева;

-:вид сверху.

I:{{71}}; K=A;

S: Какое изображение детали (предмета) проецируется на горизонтальную плоскость проекций

+:вид сверху;

-:главный вид;

-:выносной элемент;

-:вид слева.

I:{{72}}; K=A;

S: Какое изображение детали (предмета) проецируется на профильную плоскость проекций

+:вид слева;

-:вид сверху;

-:выносной элемент;

-:главный вид.

I:{{73}}; K=A;

S: Изображение отдельного ограниченного места поверхности предмета, называется

+:местным видом;

-:видом слева;

-:видом сверху;

-:местным разрезом.

I:{{74}}; K=A;

S: Изображение предмета, мысленно рассеченного одной или несколькими плоскостями называется

+:разрезом;

-:местным видом;

-:видом сверху;

-:главным видом.

I:{{75}}; K=A;

S: Разрезы разделяются в зависимости от

+:положения секущей плоскости;

-:габаритных размеров;

-:количества линий;

-:толщины линий.

I:{{76}}; K=A;

S: Изображение предмета (детали), которое получается непосредственно в секущей плоскости, называется ###

+:сечени#$#

I:{{77}}; K=A;

S: Сечения, которые располагаются вне изображенного предмета, называются ###

+:вынесен#$#

I:{{78}}; K=A;

S: Сечения, которые совмещаются с соответствующим видом предмета, называются ###

+:наложен#$#

I:{{79}}; K=A;

S: Какое стандартное изделие на разрезах чертежей соединений не рассекается

+:шпилька;

-:вал;

-:ось;

-:шайба.

I:{{80}}; K=A;

S: Как обозначается фаска под углом 45⁰

+:с45⁰, где с – число;

-:два диаметра;

-:диаметр и угол 90⁰;

-:диаметр и угол 45⁰.

I:{{81}}; K=A;

S: Как указать фаски, выполненные под углами, отличными от 45⁰

+:раздельно линейным и угловым размером;

-:угловой размер;

-:два угловых размера;

-:диаметр и угол 90⁰.

I:{{82}}; K=A;

S: Как обозначается разрез

+:А-А;

-:разрез А А;

-:разрез А;

-:А-А разрез.

I:{{83}}; K=A;

S: Как поясняется надписью дополнительный вид предмета на чертеже

+:вид А;

-:А-А вид;

-:дополнительный вид А;

-:вид А-А.

I:{{84}}; K=A;

S: Какую запись надо использовать для обозначения выносного элемента, изображенного в увеличенном виде

+:А (М 2:1);

-:(М 5:1);

-:(М 2:1) А;

-:А 2:1.

I:{{85}}; K=A;

S: Какой масштаб используют обычно для изображения выносного элемента

+:масштаб увеличения;

-:масштаб уменьшения;

-:натуральную величину;

-:без масштаба.

I:{{86}}; K=A;

S: Изображение предмета, расположенного по линиям проекционной связи справа относительно главного вида, называют

+:видом слева;

-:видом справа;

-:видом сзади;

-:дополнительным видом.

I:{{87}}; K=A;

S: Изображение предмета, расположенного по линиям проекционной связи слева относительно главного вида, называют

+:видом справа;

-:видом слева;

-: видом спереди;

-:местным видом.

I:{{88}}; K=A;

S: Допустимо ли на изображении предмета совмещать половину вида и половину разреза

+:если изделие симметрично;

-:не допустимо;

-:допустимо всегда;

-:допустимо на главном виде.

I:{{89}}; K=A;

S: Как наносят штриховку при выполнении разрезов и сечений

+:под углом 45^о;

-:к основной надписи под углом 15^о;

-:к основной надписи под углом 40^о;

-:к основной надписи под углом 55^о.

I:{{90}}; K=A;

S: Сечение на чертеже, поясняющее профиль детали называют ###

+:наложенн#$#

I:{{91}}; K=A;

S: Стандартом не предусмотрены изображения со следующими названиями

+:подвиды;

-:разрезы;

-:виды;

-:сечения.

I:{{92}}; K=A;

S: Изображение, обозначенное на рисунке буквой А, называется видом

+:снизу;

-:сверху;

-:спереди;

-:слева.

I:{{93}}; K=B;

S: Изображение, выполненное на чертеже, называется

+:вынесенное сечение;

-:наложенное сечение;

-:фронтальный разрез;

-:выносной элемент.

I:{{94}}; K=B;

S: Сложный разрез, показанный на чертеже называется ###

+:ломанн#$#

I:{{95}}; K=A;

S: На рисунке изображена композиция из следующих геометрических тел

+:цилиндр и призма;

-:конус и призма;

-:две призмы;

-:два цилиндра.

I:{{96}}; K=A;

S: Контур наложенного сечения выполняется линией

+:сплошной тонкой;

-:сплошной толстой;

-:штриховой;

-:штрихпунктирной.

I:{{97}}; K=A;

S: Контур вынесенного сечения выполняется линией

+:сплошной толстой;

-:сплошной тонкой;

-:штриховой;

-:штрихпунктирной.

I:{{98}}; K=B;

S: Разрез на чертеже, поясняющий положение шпоночного паза в детали, называется ###

+:местн#$#
