Мрт анатомия вилочковой железы

Благодаря возможности получения высокого качества изображений органов переднего сре­достения в различных плоскостях, МРТ является перспективным методом для оценки состоя­ния вилочковой железы.

Сосудистые структуры средостения хорошо визуализируются при МРТ ввиду того, что сиг­нал от просвета сосудов практически отсутствует. Поэтому кпереди от дуги аорты у детей и подростков вилочковая железа определяется отчетливо и интенсивность сигнала от нее равна интенсивности сигнала от мышц и лимфатических узлов. С возрастом, вследствие жировой инволюции, интенсивность сигнала от железы постепенно повышается на Т1- и Т2-ВИ.

Получение тонких срезов (3 мм) в сагиттальной плоскости позволяет точно определить раз­мер каждой доли железы, целостность капсулы, уточнить топографо-анатомические взаимо­отношения железы с окружающими сосудами и органами верхнего средостения (рис. 9.19-9.21).

191

Рис. 9.19. МРТ вилочковой железы, корона......аи плоскость, Т1-ВИ.

Здесь и на рис. 9.20, 9.21:

1 — вилочковая железа; 2 — грудина; 3 — аорта; 4 —

сердце; 5 — легкие.

Рис. 9.20. МРТ вилочковой железы, сагиттальная плоскость, Т1-ВИ.

Рис. 9.21. МРТ вилочковой железы, аксиальная плоскость, Т1-ВИ.

192

РЕНТГЕНОАНАТОМИЯ СЕРДЦА

На рентгенограмме грудной клетки в передней проекции оцениваются положение и размеры сердца. Положение сердца зависит от величины угла наклона, образованного длинником серд­ца и поперечником грудной клетки. Сердце может занимать косое (угол наклона равен 45°), вер­тикальное (более 45°) и горизонтальное (менее 45°) положение в зависимости от типа строения

грудной клетки и положения диаф­рагмы. В первые годы жизни сердце у большинства детей занимает гори­зонтальное положение, к 3 годам оно принимает косое положение, кото­рое сохраняется у большинства взрослых людей. Однако для боль­шого числа подростков и для людей астенического сложения характерно вертикальное положение сердца. У людей гиперстенической консти­туции положение сердца чаще быва­ет горизонтальным.

Количественная оценка попе­речника сердца проводится с помо­щью определения сердечно-легоч­ного коэффициента (СЛК) — про­центного отношения поперечника сердца к поперечнику грудной клет­ки, измеренному на уровне правой половины купола диафрагмы.

У новорожденных сердце имеет относительно большую величину, СЛК у них может достигать 58% (рис. 9.22). У более старших детей и у взрослых СЛК составляет 44—48%, для большого числа подростков ха­рактерны небольшие размеры сердца (СЛКменее 40%) (рис. 9.23),улюдей пожилого возраста поперечные раз­меры сердца увеличиваются, СЛК у них, как правило, более 50%.

Рис. 9.22. Рентгенограмма грудной клетки ребенка 3 месяцев. Задняя проекция.

Рис. 9.23. Рентгенограмма грудной клетки подростка. Передняя проекция.

193

Рис. 9.24. Рентгенограмма грудной клетки. Передняя проекция.

1 — восходящая часть аорты; 2 — дуга аорты; 3 — нисходящая часть аорты; 4— верхняя полая вена; 5 — правое предсердие; 6 — легочный ствол; 7 — ушко левого предсердия; 8 — левый же­лудочек.

Состояние отдельных полостей сердца и крупных сосудов оценива­ется с помощью анализа краеобра-зующих дуг сердца (рис. 9.24).

Если сердце занимает косое по­ложение, то '/3 его расположена справа, 2/, — слева; расстояние от правого края позвоночника до наи­более удаленной точки правого кон­тура сердца составляет 15—20 мм.

Правый контур образован двумя дугами: восходящая часть аорты и правое предсердие. Точка их пересечения но­сит название правого атриовазального угла. Протяженность первой и второй дуг должна быть одинаковой. У новорожденных правый желудочек имеет относительно большие раз­меры, поэтому протяженность второй дуги больше (см. рис. 9.22).

Левый контур образуют 4 дуги: дуга аорты, легочный ствол, ушко левого предсердия, левый желудочек. В детском возрасте (приблизительно до 7 лет) протяженность дуги легочного ствола преобладает над протяженностью дуги аорты, в дальнейшем протяженность дуг становится одинаковой. У подростков и людей астеничес­кого сложения дуга легочного ствола выпрям­ленная или выпуклая (см. рис. 9.23), у взрослых

Рис. 9.25. Рентгенограмма грудной клетки. Левая боковая проекция.

1 — правый желудочек; 2 — левое предсердие; 3 — левый желудочек; 4 — нижняя полая вена; 5 — пи­щевод.

1В4

она, как правило, вогнутая. Левая граница сердца на уровне левого желудочка находится на уров­не среднеключичной линии или на 1 см кнутри от нее.

В левой боковой проекции (рис. 9.25) передний контур сердца образован правым желудоч­ком. Задний контур сердца в верхнем отделе образован левым предсердием, которое вплотную прилежит к пищеводу, в нижнем отделе — левым желудочком, кзади от которого виден контур нижней полой вены. Правый желудочек образует с передней грудной стенкой угол, вершина ко­торого находится на уровне наибольшего глубинного диаметра сердца. Протяженность приле­гания правого желудочка к передней грудной стенке и левого желудочка к диафрагме должны быть одинаковыми.

УЛЬТРАЗВУКОВАЯ АНАТОМИЯ СЕРДЦА

УЗИ сердца выполняется из следующих стандартных позиций (доступов) датчика:

1) парастернальный доступ — область третьего-четвертого межреберья слева от грудины;

2) верхушечный (апикальный) доступ — зона верхушечного толчка;

3) эпигастральный доступ — область под мечевидным отростком;

4) супрастернальный доступ — югулярная ямка.

Преимущественно используются левый парастернальный и апикальный доступы. Выделяют три основных сечения сердца — продольное, поперечное и четырехкамерное. Из парастернального доступа получают следующие сечения:

— парастернальное продольное;

— парастернальное поперечное на уровне аортального клапана;

— парастернальное поперечное на уровне митрального клапана;

— парастернальное поперечное на уровне папиллярных мышц.

В парастернальном продольном сечении определяются следующие внутрисердечные струк­туры (рис. 9.26): передняя стенка правого желудочка; полость правого желудочка; межжелу­дочковая перегородка; полость левого желудочка; задняя стенка левого желудочка; аорта и аортальный клапан; левое предсердие; митральный клапан.

Для получения парастернального поперечного сечения сердце сканируют в плоскости, пер­пендикулярной первой. В парастернальном поперечном сечении на уровне аортального клапа­на в центре изображения (рис. 9.27) выявляются корень аорты округлой формы и три створки аортального клапана: справа — левая коронарная, слева вверху — правая коронарная, слева вни­зу — некоронарная. Над корнем аорты располагается выходной отдел правого желудочка, справа и книзу от него — клапан легочного ствола и легочный ствол. Слева от корня аорты расположе­ны правое предсердие и трехстворчатый клапан, под корнем аорты — левое предсердие и меж-предсердная перегородка.

Для получения парастернального поперечного сечения на уровне митрального клапана сер­дце сканируют так же, как в предыдущем случае, но центральный ультразвуковой луч отклоня­ют влево. В этом сечении большую часть изображения (рис. 9.28) занимает левый желудочек, в центре которого визуализируются передняя и задняя створки митрального клапана. В верх­ней части изображения оказывается часть правого желудочка, между правым и левым желудоч­ками — межжелудочковая перегородка.

Для получения парастернального поперечного сечения на уровне папиллярных мышц сохра­няется прежнее положение датчика, но центральный ультразвуковой луч ориентируют несколько

185

книзу. В этом сечении в центре изображения (рис. 9.29) также оказывается левый желудочек, в его полости видны переднелатеральная и заднемедиальная папиллярные мышцы.

Исследование сердца из верхушечного доступа позволяет получить следующие сечения:

— верхушечное четырехкамерное;

— верхушечное пятикамерное;

— верхушечное двухкамерное;

Рис. 9.26. Парастерналыше продольное сечение. Схема (а) и сканограмма (б) в фазу диастолы; схема (в)

и сканограмма (г) в фазу систолы.

Здесь и на рис. 9.27-9.33:

1 — правый желудочек; 2 — левый желудочек; 3 — правое предсердие; 4 — левое предсердие; 5 — межже­лудочковая перегородка; 6 — межпредсердная перегородка; 7 — передняя стенка правого желудочка; 8 — задняя стенка левого желудочка; 9 — перикард; 10 — нижняя стенка левого желудочка; 11 — боковая стенка левого желудочка; 12 — митральный клапан; 13 — передняя створка митрального клапана; 14 — задняя створка митрального клапана; 15 — хорды; 16 — папиллярные мышцы; 17 — трехстворчатый клапан; 18 — септальная створка трехстворчатого клапана; 19 — задняя створка трехстворчатого клапана; 20 — выход­ной отдел левого желудочка; 21 — восходящая часть аорты; 22 — дуга аорты; 23 — нисходящая часть аор­ты; 24 — клапан аорты; 25 — правая коронарная створка клапана аорты; 26 — левая коронарная створка клапана аорты; 27 — некоронарная створка клапана аорты; 28 — выходной отдел правого желудочка; 29 — легочный ствол; 30 — правая легочная артерия; 31 — клапан легочного ствола; 32 — левая сонная арте­рия; 33 — левая подключичная артерия.

IBB

Рис. 9.27. Парастернальное поперечное сечение на уровне аортального клапана. Схема (а) и сканограмма (б) в фазу диастолы; схема (в) и сканограмма (г) в фазу систолы.

— по длинной оси левого желудочка.

Основными являются четырехкамерное и пятикамерное сечения.

Для получения верхушечного четырехкамерного сечения датчик устанавливают точно над областью верхушки сердца, ориентируя центральный ультразвуковой луч вдоль длинника сер­дца, т. е. вверх и несколько вправо, в сторону основания сердца. При этом плоскость сканиро­вания «рассекает» сердце вдоль его длинной оси и позволяет одновременно увидеть левый же­лудочек, правый желудочек, межжелудочковую перегородку, левое предсердие, правое предсер­дие, межпредсердную перегородку, митральный клапан, трехстворчатый клапан (рис. 9.30). Если сечение выполнено правильно, то межжелудочковая перегородка проходит посередине изоб­ражения вертикально, межпредсердная перегородка — чуть левее, желудочки сердца распола­гаются выше на экране, предсердия — под ними, левые камеры — справа, правые — слева, мит­ральный клапан лоцируется на экране на 0,5 см ниже, чем трехстворчатый.

Для получения верхушечного пятикамерного сечения датчик устанавливают над областью верхушки сердца так же, как для верхушечного четырехкамерного сечения, но центральный

107

Рис. 9.28. Парастернальное поперечное сечение на уровне митрального клапана. Схема (а) и сканограмма (б) в фазу диастолы; схема (в) и сканограмма (г) в фазу систолы.

ультразвуковой луч отклоняют несколько вверх. Это сечение позволяет визуализировать вы­ходной отдел левого желудочка, аортальный клапан, начальные отделы восходящей части аорты в центре изображения, на уровне соединения межжелудочковой и межпредсердной пе­регородок, между передней митральной створкой и септальной створкой трехстворчатого кла­пана (рис. 9.31). Расположение остальных структур сердца аналогично таковому при верху­шечном четырехккамерном сечении.

Эпигастральный доступ применяют у детей и пациентов с эмфиземой легких. Датчик распо­лагают под мечевидным отростком, центральный ультразвуковой луч направляют вверх и вле­во, плоскость сканирования ориентируют по длинной оси сердца. Сечение, получаемое из это­го доступа, называется субкостальным, оно напоминает верхушечное четырехкамерное с несколько иным расположением структур: вверху находятся правые отделы сердца, внизу — левые отделы (рис. 9.32). На изображении визуализируются: правый желудочек, правое предсердие, левый же­лудочек, левое предсердие, межжелудочковая перегородка, межпредсердная перегородка.

Супрастернальный доступ дает возможность изучать дугу аорты и сосуды, отходящие от нее. Датчик устанавливают в яремную вырезку, центральный ультразвуковой луч направля-

1В8

Рис. 9.29. Парастернальное поперечное сечение на уровне папиллярных мышц.

а — схема; б — сканограмма.

Рис. 9.30. Верхушечное четырехкамерное сечение.

а — схема; б — сканограмма.

ют вниз. На изображении визуализируются восходящая часть аорты, дуга аорты, нисходя­щая часть аорты, правая легочная артерия, левая сонная артерия, левая подключичная артерия (рис. 9.33).

При эхо кардиографии у детей и подростков часто выявляются дополнительные хорды в ле­вом желудочке, модераторные тяжи в выходном тракте правого желудочка. Клапанный аппа­рат у детей обладает повышенной эластичностью, часто обнаруживаются пролапсы митраль­ного клапана. У взрослых пациентов намечается тенденция к обеднению хордально-трабеку-лярной системы, снижается эластичность клапанного аппарата сердца. У людей пожилого возраста отмечается преобладание размеров левого желудочка над правым, увеличивается тол­щина задней стенки левого желудочка, межжелудочковой перегородки. Стенки аорты, полулу-ния аортального клапана выглядят плотными. В старческом возрасте развивается кальциноз кольца аортального и митрального клапанов.

199

Рис. 9.31. Верхушечное пятикамерное сечение. Схема (а) и сканограмма (б).

Рис. 9.32. Субкостальное сечение. Схема (а) и сканограмма (б).

Рис. 9.33. Супрастернальное сечение. Схема (а) и сканограмма (б).

200

КТ АНАТОМИЯ СЕРДЦА

КТ-исследование позволяет получать поперечные (аксиальные) сечения сердца. Стандартная пошаговая КТ и даже спиральная КТ не получили распространения для ис­следования морфологии и функции сердца. Более тщательный анализ внутрисердечных струк-

Рис. 9.34. КТ сердца и сосудов.

1 — правый желудочек; 2 — левый желудочек; 3 — правое предсердие; 4 — левое предсердие; 5 — межжелудочковая перегородка; 6 — межпредсер-дная перегородка; 7 — верхняя полая вена; 8 — восходящая часть аорты; 9 — нисходящая часть аорты; 10 — легочный ствол; 11 — правая легоч­ная артерия; 12 — диафрагма; 13 — легочные вены.

201

тур возможен с помощью многослойной спиральной КТ (МСКТ) в условиях внутривенного контрастирования. КТ-изображения сердца и сосудов на различных уровнях представлены на рис. 9.34.

МСКТ в условиях внутривенного болюсного контрастирования позволяет визуализировать коронарные артерии (МСКТ-коронарография). Анализ состояния коронарных артерий вы­полняется сначала на аксиальных срезах (рис. 9.35). В постпроцессинговой обработке изоб­ражений используются различные виды реконструкций: многоплоскостные реформации (MPR), проекция максимальной интенсивности (MIP), трехмерные (VRT) (рис. 9.36).

Наиболее распространенным методом оценки состояния сосудов сердца является селектив­ная катетерная коронарография. Метод заключается в пункции под местной анестезией круп­ной артерии (чаще всего, бедренной или лучевой), подведении специально сформированного катетера к устью коронарной артерии и селективного болюсного введения контрастирующего вещества последовательно в левую, а затем в правую коронарную артерии.

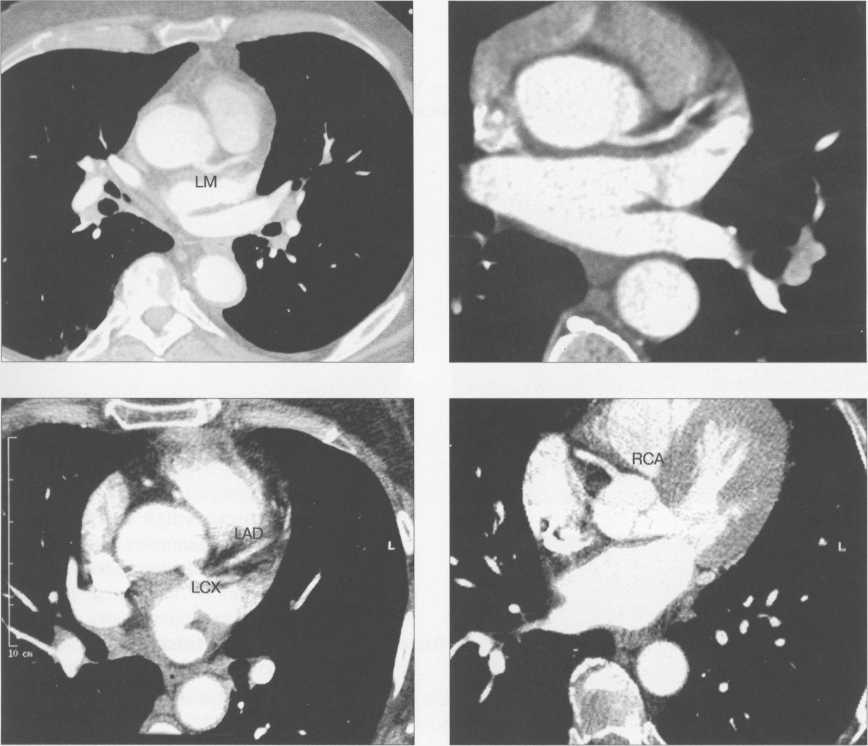

Рис. 9.35. МСКТ-коронарограммы. Поперечные срезы.

Здесь и на рис. 9.36:

LM — ствол левой коронарной артерии, LAD — левая передняя нисходящая артерия, LCX — левая оги­бающая артерия, RCA — правая коронарная артерия.

202

Рис. 9.36. МСКТ-коронарограммы.

а, б — VRT-реконструкции; в — проекция максимальной интенсивности; г — многоплоскостная реформация.

Рис. 9.37. Левая коронарная артерия. Правая косая проекция.

Здесь и на рис. 9.38—9.46:

1 — левая коронарная артерия; 2 — проксимальная треть передней нисходящей артерии; 3 — первая диагональная ветвь передней нисходящей артерии; 4 — дистальная часть передней нисходящей арте­рии; 5 — септальная ветвь передней нисходящей артерии; 6 — проксимальная часть огибающей ар­терии; 7 — первая маргинальная ветвь огибающей артерии; 8 — промежуточная артерия; 9 — дисталь­ная часть огибающей артерии; 10 — проксимальная часть правой коронарной артерии; 11 — ветвь си­нусного узла правой коронарной артерии; 12 — ветвь острого края правой коронарной артерии;

13 — бифуркация правой коронарной артерии;

14 — правая левожелудочковая ветвь правой коро­нарной артерии; 15 — задняя нисходящая ветвь правой коронарной артерии.

203

Рис. 9.38. Левая коронарная артерия. Переднезад-няя (АР) проекция с краниальным склонением 30°.

Рис. 9.39. Левая коронарная артерия. Правая косая проекция с краниальным склонением.

Рис. 9.40. Левая коронарная артерия в проекции «паук» — левое каудальное склонение.

Рис. 9.41. Правая коронарная артерия в левой косой проекции.

Фиксация изображения коронарных артерий производится последовательно в нескольких плоскостях.

На рис. 9.37—9.41 изображены левая и правая коронарные артерии и их ветви при равно­мерном типе коронарного кровообращения в обычной последовательности проекций.

На следующих рисунках представлены два типа коронарного кровообращения — правый и левый и характеризующиеся неравномерным развитием правой коронарной и огибающей (ветвь левой коронарной артерии) артерий. При левом типе отмечается выраженная периферия оги­бающей артерии при значительной гипоплазии правой коронарной артерии. При правом типе чаще всего хорошо развита маргинальная ветвь и гипоплазирована основная ветвь огибающей

204

Рис. 9.42. Левая коронарная артерия. Правая косая проекция.

Рис. 9.43. Левая коронарная артерия. Проекция «паук».

Рис. 9.44. Правая коронарная артерия. Левая косая проекция.

Рис. 9.45. Левая коронарная артерия в правой косой проекции.

Рис. 9.46. Правая коронарная артерия в переднезадней проекции.

205

артерии. Периферия правой коронарной и, в особенности, правая левожелудочковая ветвь зна­чительно выражены и превосходят огибающую по размерам зоны кровоснабжения.

Рис. 9.42-9.44 — левый тип коронарного кровообращения.

Рис. 9.45 и 9.46 — правый тип коронарного кровообращения.

МРТ АНАТОМИЯ СЕРДЦА

МРТ позволяет получать изображения сердца в поперечной (аксиальной), фронтальной (корональной) и сагиттальной плоскостях (ортогональные сечения). Поскольку анатомичес­кие оси сердца и магистральных сосудов (за исключением аорты в нисходящем отделе и по-

Рис. 9.47. МРТ сердца. Аксиальная плоскость.

Здесь и на рис. 9.48—9.52:

I — правый желудочек, 2 — левый желудочек, 3 — правое предсер­дие, 4 — левое предсердие, 5 — межжелудочковая перегородка, 6 — межпредсердная перегородка, 7 — задняя стенка левого желудочка, 8 — восходящая часть аорты, 9 — дуга аорты, 10 — нисходящая часть аорты, 11 — легочный ствол, 12 — правая легочная артерия. 13 — ле­вая легочная артерия, 14 — верхняя полая вена, 15 — нижняя полая вена, 16 — трахея.

206

Рис. 9.48. MPT сердца. Сагиттальная плоскость.

лых вен) не совпадают со стандартными ортогональными плоскостями исследования, обще­принятыми при исследованиях других органов и систем организма, для МРТ-исследования сердечно-сосудистой системы разработаны дополнительные наклонные срезы (двухкамерное сечение, четырехкамерное сечение, сечение по короткой оси левого желудочка).

207

Рис. 9.49. МРТ сердца. Двухкамерные сечения.

Рис. 9.50. МРТ сердца. Фронтальные сечения.

Рис. 9.51. МРТ сердца. Сечения по короткой оси левого желудочка.

208

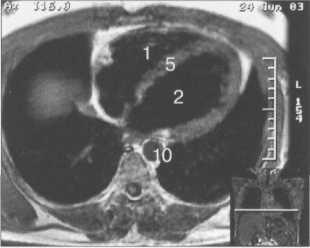

Рис. 9.52. МРТ сердца. Четырехкамерные сечения.

На рис. 9.47—9.52 представлены Т1-ВИ наиболее часто используемых МР-сечений сердца.
