ЛАБОРАТОРНАЯ РАБОТА № 1
Исследование микросхемы К155ЛА3. Комбинаторные схемы
ЦЕЛЬ РАБОТЫ
Изучение схемотехники ТТЛ на примере микросхемы типа К155ЛА3
ОБОРУДОВАНИЕ
Лабораторный стенд УМ16, осциллограф.
ВВЕДЕНИЕ
Микросхема К155ЛА3 представляет собой 4 логических элемента 2И-НЕ, изготовленных по стандартной ТТЛ технологии и является полным аналогом микросхемы 7400. Каждый элемент собран по схеме, показанной на рисунке:

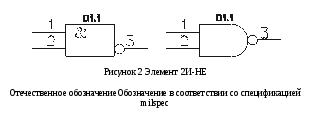

На схемах элементы 2И-НЕ обозначаются в соответствии с рисунком:
Надпись над элементом показывает его порядковый номер на принципиальной схеме, а цифры около выводов соответствуют номерам ножек микросхемы.
Отдельные элементы упакованы в корпус типа DIP14 (Dual In-line Package). Число 14 в названии означает количество выводов. Существуют корпуса DIP4, 6, 8, 14, 16, 18, 20, 24, 28, 32, 40, и т.д. Внешний вид корпуса и расположение выводов показаны на рисунках:
Практическое задание
-
Исследование логики работы элемента
Для работы потребуется один элемент 2И-НЕ микросхемы К155ЛА3.
Вставьте плату с микросхемой К155ЛА3 в разъем. На входы A и B подайте сигналы с электронного блока. На вход A – с I канала, на вход B – со II канала. Сигналы IIк должны быть задержаны относительно сигналов с I канала.
Длительности, уровни, временное положение сигналов определяются осциллографом. Пронаблюдайте сигнал на выходе элемента при помощи осциллографа. Объяснить результат. Зарисуйте осциллограммы.
-
Исследование логики работы комбинаций элементов
Соберите схему, показанную на Рис.6. Составьте таблицу истинности для данной схемы. На входы А и В подайте сигналы с генераторов электронного блока. Анализируя осциллограмму выходного напряжения, проверить правильность составленной Вами таблицы истинности.
-
Измерение запаса помехоустойчивости
Для измерения запаса помехоустойчивости по уровню “0” (U+пом ), по уровню “1” (U+пом) на один вход логического элемента 2И-НЕ подайте пилообразное напряжение с выхода генератора. На второй вход подайте напряжение логической единицы U1вх. Подключите нагрузку на выход элемента. Подайте на вход синхронизации осциллографа сигнал с выхода “синхр.” установки. Замерьте осциллографом входное напряжение, равное отрезку В-В` и U0вх. Тогда U+пом=UB-B`-U0вых .
Замерьте выходное напряжение U1вых и входное напряжение, соответствующее отрезку C-C` на графике. U-пом =U1вых-UC-C` . Определить логический перепад U=U1вых-U0вых .
-
Исследование логики работы элемента исключающее или
Собрате логический элемент ИСКЛЮЧАЮЩЕЕ ИЛИ по схеме на Рис.8:
Рис.5
На вход А подайте сигнал с генератора Iк. На вход В – с генератора IIк. Сигнал на входе В должен быть задержан относительно сигнала на входе А. Пронаблюдайте на осциллографе сигнал на выходе Q элемента, объяснить логику работы элемента. Составьте для этой схемы таблицу истинности.
-
Формирование коротких импульсов
Соберите формирователь импульсов по схеме на Рис.9:
Рис.7
На вход А подайте сигнал с I канала электронного блока. Пронаблюдайте работу формирователя коротких импульсов на осциллографе, объяснить увиденное. Зарисуйте осциллограммы в виде временной диаграммы.
Контрольные задания
-
Разработайте схему 4-входового мультиплексора на базе элементов 2И-НЕ.
-
Разработайте схему дешифратора, преобразующего двухразрядный код в напряжение низкого уровня, появляющееся на одном из 4-х выходов, на базе элементов 2И-НЕ.
-
Исходя из справочных данных, определите номинал резистора R1 в схеме, показанной на Рис.1.
Контрольные вопросы
-
Напряжение логической единицы и логического нуля для ТТЛ логики и КМОП логики.
-
Что такое помехоустойчивость?
-
Что такое нагрузочная способность?
-
Какое количество входов микросхем К1533ЛА3 можно подключить к выходу элемента микросхемы К155ЛА3?
-
Каким образом подключить светодиод к выходу микросхемы К155ЛА3?
-
Что такое выход типа ОК (открытый коллектор)?
-
Какие семейства микросхем ТТЛ Вы знаете?
-
Можно ли заменить микросхему К155ЛА3 на 74ALS00 и наоборот?
-
Что будет на выходе элемента микросхемы К155ЛА3, если соответствующие входы оставить неподключенными?
-
Как устроен элемент 2И-НЕ в КМОП сериях?
-
Каким образом защищают входы микросхем КМОП от статического электричества?
-
Как зависит ток потребления микросхем КМОП от частоты переключения?
