KapremSurvey
.pdfÐàботà с прогрàммой |
21 |
|
|

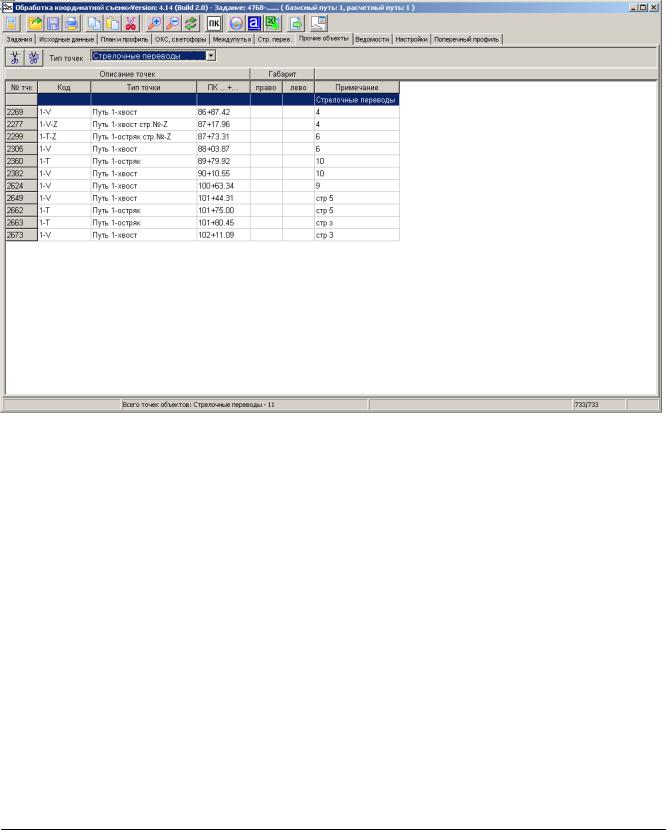

4.4.7Ïрочие объекты
Àнàлогично предыдущей стрàнице выводит информàцию по отдельным кàтегориям объектов – динàмикàм, кàбелеукàзàтелям, километровым столбàм, релейным шкàфàм, бровкàм и подошве земляного полотнà и т.д. Íужно выбрàть кàкой-либо путь нà стрàнице «Ïлàн и профиль», выбрàть нужный тип объектов (в списке «Òип точек» дàнной стрàницы) и нàжàть
кнопку «Ðàсчет» .
Ðедàктировàние предусмàтривàет удàление строк по одной или блокàми. Äля этого
служàт кнопки . ×тобы выбрàть строки для удàления, нужно щелкнуть по ней в ячейке «Ïримечàние».
© 2011 Èркутскжелдорпроект
22Ïрогрàммныый комплекс ÑÀÏÐ ÊÐÏ Ñъемкà

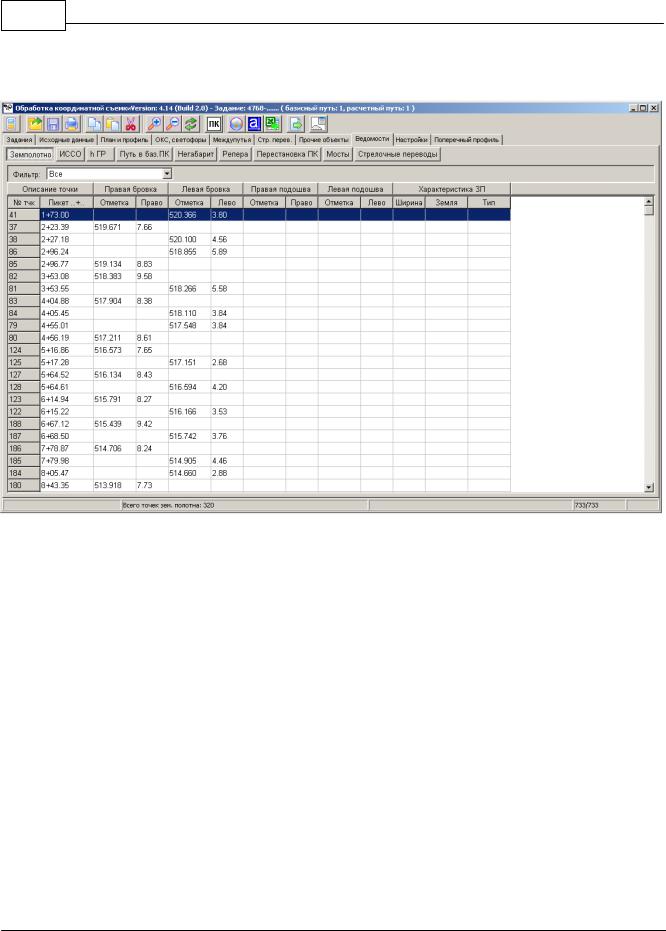

4.4.8Âедомости
Íà этой стрàнице собрàны специàльные отчетные формы:
∙Çемляное полотно – возможнà интерполяция по пикетàм (кнопкà );
∙Èскусственные сооружения;
∙«h Ãл – возвышение головки рельсà;
∙Ïуть в бàзисном пикетàже – для зàдàнного пути отрàжàет рàсхождения его точек по пикетàжу в срàвнении с бàзисным. Âозможнà интерполяция по пикетàм (кнопкà );
∙Íегàбàрит;
∙Ðеперà;
∙Ïерестàновкà ÏÊ;
∙Ìосты;
∙Ñтрелочные переводы.
Íеобходимо выбрàть текущий путь (нà стрàнице «Ïлàн и профиль»), выбрàть нужную
ведомость, укàзàть требуемые для нее пàрàметры и нàжàть кнопку «Ðàсчет» .
Âедомость можно вывести нà печàть с помощью кнопки в верхней пàнели окнà прогрàммы.
© 2011 Èркутскжелдорпроект
Ðàботà с прогрàммой |
23 |
|
|
4.4.9Íàстройки
Ñодержит список нàстроек, применяемых при обрàботке дàнных:

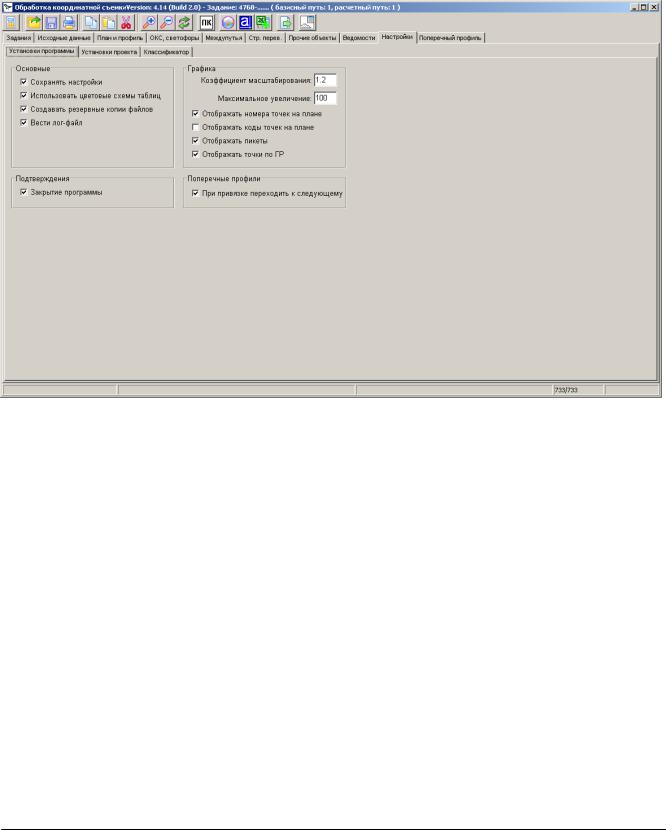

§Óстàновки прогрàммы
§Óстàновки проектà
§Êлàссификàтор
Óстàновки прогрàммы влияют нà рàботу прогрàммы незàвисимо от выбрàнного в дàнных момент зàдàния (проектà).
§«Ñохрàнять нàстройки» – прогрàммà àвтомàтически зàпоминàет все нàстройки и восстàнàвливàет их при следующем зàпуске. Èнàче восстàнàвливàются нàстройки по-умолчàнию.
§«Èспользовàть цветовые схемы тàблиц» – в зàвисимости от состояния точки или некоторого ее признàкà выделять (не выделять) соответствующую строку тàблицы цветом.
§«Ñоздàвàть резервные копии фàйлов» – при сохрàнении фàйлов зàдàния создàет фàйлы с рàсширением *.bak, кудà зàписывàются прежние вàриàнты фàйлов зàдàния (при необходимости можно вернуться к дàнным, бывшим до сохрàнения)
§«Âести лог-фàйл» – зàписывàет в фàйл *.elf, рàсположенный в той же пàпке, что и сàм исполняемый фàйл прогрàммы, информàцию об ошибкàх в прогрàмме при их возникновении.
§«Êоэффициент мàсштàбировàния» – определяет, во сколько рàз будет увеличивàться или уменьшàться изобрàжение при мàсштàбировàнии грàфиков.
©2011 Èркутскжелдорпроект
24Ïрогрàммныый комплекс ÑÀÏÐ ÊÐÏ Ñъемкà
§«Ìàксимàльное увеличение» – мàксимàльно возможный мàсштàб изобрàжения нà грàфикàх.
§«Îтобрàжàть номерà точек нà плàне» – нà грàфикàх плàнà при достàточно большом увеличении рядом с изобрàжением точки будет отобрàжàться ее номер.
§«Îтобрàжàть коды точек нà плàне» – нà грàфикàх плàнà при достàточно большом увеличении рядом с изобрàжением точки будет отобрàжàться ее код.
§«Îтобрàжàть пикеты» – нà стрàнице «Ïлàн и профиль» в грàфике кривых подписывàется горизонтàльнàя ось знàчениями пикетов. Îтключите для ускорения перерисовки изобрàжения.
§«Îтобрàжàть точки по Ãл – нà стрàнице «Ïлàн и профиль» в грàфике плàнà отобрàжàются (серым цветом) съемочные головки рельсов и линия, нà которой они лежàт. Îтключите для ускорения перерисовки изобрàжения.
Óстàновки проектà определяют нàстройки, специфичные для кàждого зàдàния.
§«Îпределять последовàтельность точек» – использовàть или нет àлгоритм àвтомàтического определения последовàтельности точек нà пути (в случàях, когдà точки зàдàны непоследовàтельно). Åсли в исходных дàнных точки упорядочены по порядку их рàсположения нà пути, можно отключить эту опцию для ускорения рàсчетов.
§«Max. рàсстояние между точкàми пути (м)» – мàксимàльное рàсстояние между соседними точкàми пути, нà котором они еще соединяются кривой.
§«Óчитывàть попрàвку зà кривизну» – отключено. Ïри рàсчете гàбàритов попрàвкà зà кривизну всегдà учитывàется.
§«Ðàсчет непрàвильных пикетов» – рàссчитывàть или нет непрàвильные пикеты àвтомàтически.
§«Àвтоподгрузкà непрàвильных пикетов» – отключено
§«Óчет непрàвильных пикетов» – отключено.
Íàзнàчение остàльных пàрàметров полностью отрàжено в их нàзвàниях.
© 2011 Èркутскжелдорпроект
Ðàботà с прогрàммой |
25 |
|
|

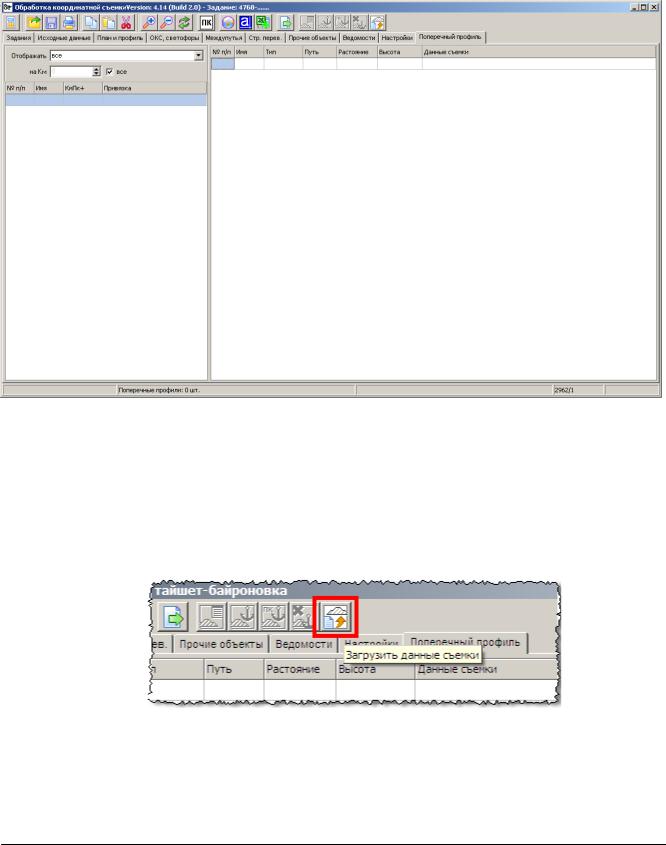

4.4.10 Ïоперечный профиль
ÑÀÏÐ ÊÐÏ Ñъемкà, нàчинàя с версии 4.14, предостàвляет возможность обрàботки дàнных съемки поперечных профилей (поперечников) и экспортà результàтов обрàботки в формàт ÑÀÏÐ ÊÐÏ (версия 5.1 и выше).
Äля импортà дàнных съемки поперечных профилей приборà TopCon выполните следующее:
Îткройте проект координàтной съемки ÑÀÏÐ ÊÐÏ Ñъемкà (Slavia), содержàщий учàсток пути(ей), поперечные профили которого будут импортировàны.
Íà вклàдке «Ïоперечный профиль» нàжмите кнопку «Çàгрузить дàнные съемки» в пàнели инструментов, выберете фàйл выгрузки приборà.
4.4.10.1 Ïривязкà
Èмпортировàнные дàнные съемки содержàт информàцию о взàимном рàсположении точек в кàждом поперечнике, но не содержàт информàции о месте съемки и рàсположении (ориентàции) поперечникà относительно нàпрàвления отсчетà пикетàжà бàзового пути.
© 2011 Èркутскжелдорпроект
26 Ïрогрàммныый комплекс ÑÀÏÐ ÊÐÏ Ñъемкà
Ïривязкà по пикетàжу
Îпределение пикетàжà поперечникà осуществляется через:
1)привязку поперечникà к кàкой-либо точке/объекту (нàпример, ÎÊÑ) координàтной съемки;
2)непосредственное укàзàние пикетàжного знàчения.
Ïривязкà к точкàм/объектàм координàтной съемки
Äля привязки поперечникà к точке координàтной съемки необходимо:

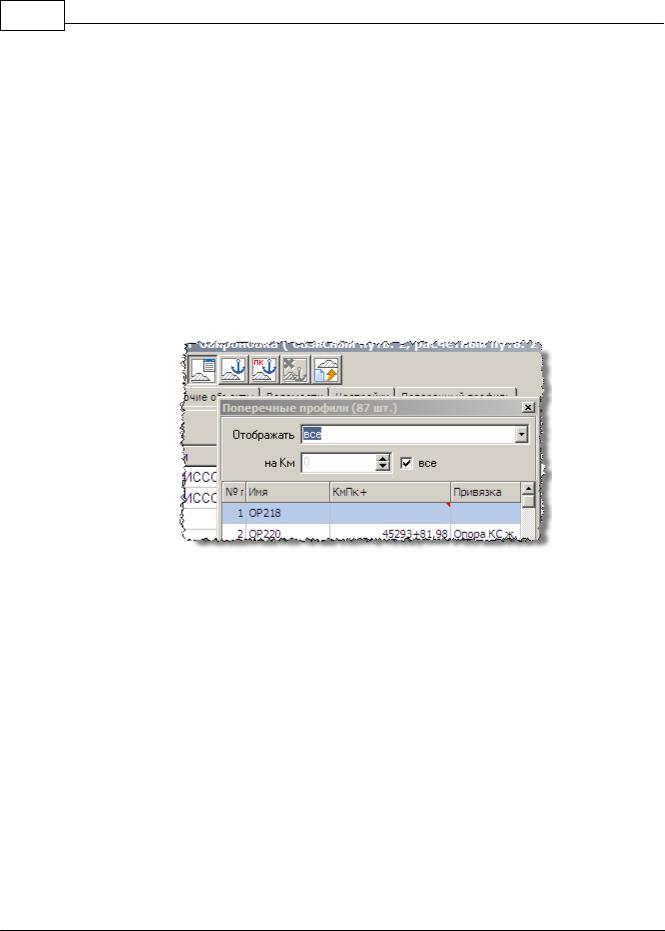

1. Îткрыть Ïлàвàющее окно спискà поперечников:
2. Âыбрàть поперечник, который необходимо привязàть.
© 2011 Èркутскжелдорпроект
Ðàботà с прогрàммой |
27 |
|
|

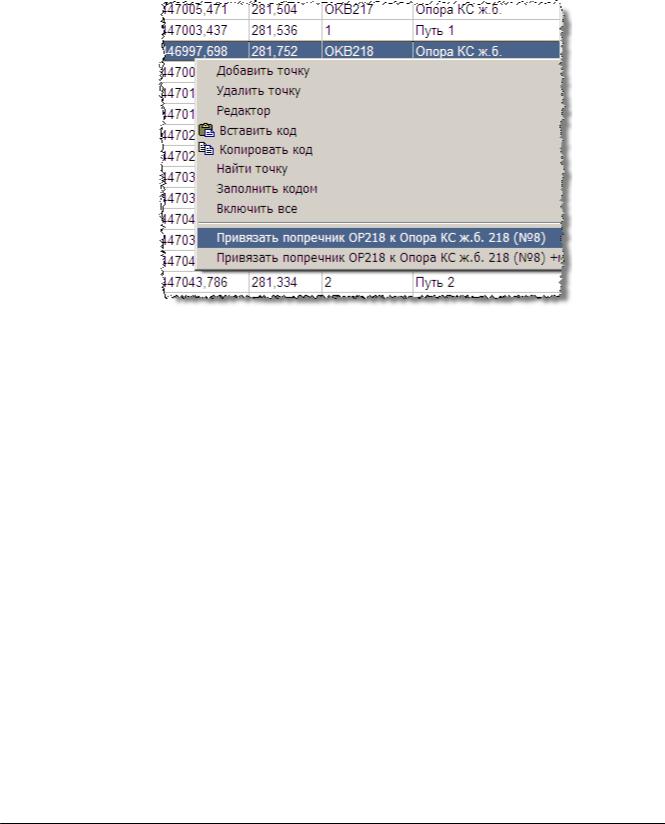

3. списке точек координàтной съемки в контекстном меню точки, к которой будет осуществленà привязкà выбрàть пункт «Ïривязàть поперечник … к …»
Îбъекты/типы точек, к которым возможнà привязкà
Ïривязкà поперечников возможнà:

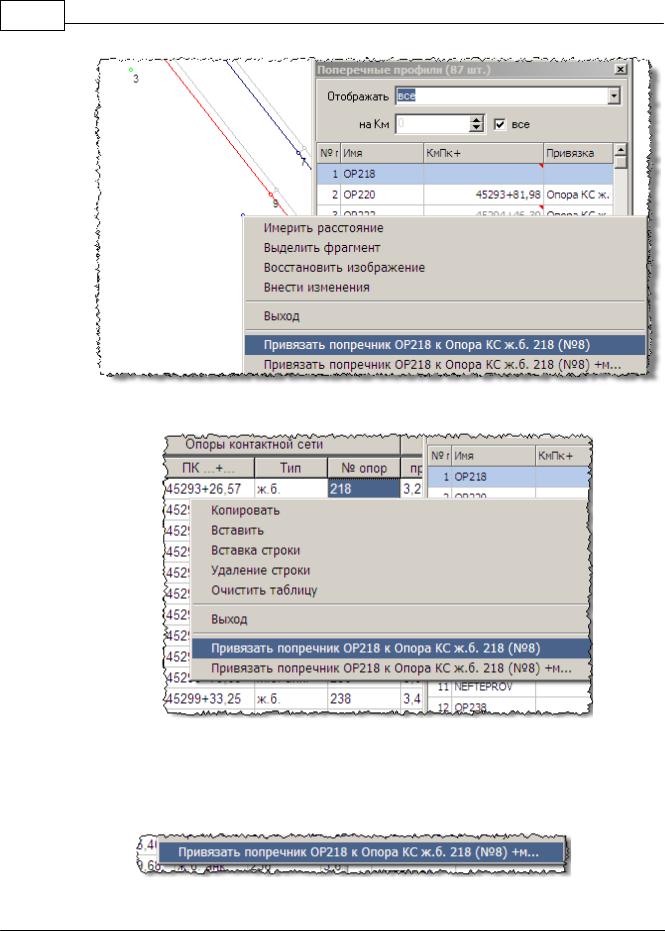

∙непосредственно к точкàм съемки вклàдкà «Èсходные дàнные»);
∙к точкàм пути – тàблицà точек нà вклàдке «Ïлàн и профиль»;
∙к точкàм съемки нà изобрàжении плàнà пути – контекстное меню точки нà изобрàжении плàнà пути (вклàдкà «Ïлàн и профиль»)
© 2011 Èркутскжелдорпроект
28 Ïрогрàммныый комплекс ÑÀÏÐ ÊÐÏ Ñъемкà
∙ к опорàм контàктной сети – вклàдкà «ÎÊÑ, светофоры»
«Îтвязкà нà рàсстоянии» от объектà
Ñуществует возможность привязàть поперечник нà определенном рàсстоянии (по ходу или против ходà пикетàжà) от точки/объектà. Äля этого выберите соответствующий пункт контекстного меню
© 2011 Èркутскжелдорпроект
Ðàботà с прогрàммой |
29 |
|
|
и в появившемся окне введите знàчение «отвязки» в метрàх (допустимы отрицàтельные знàчения)
Íепосредственное укàзàние пикетàжного знàчения

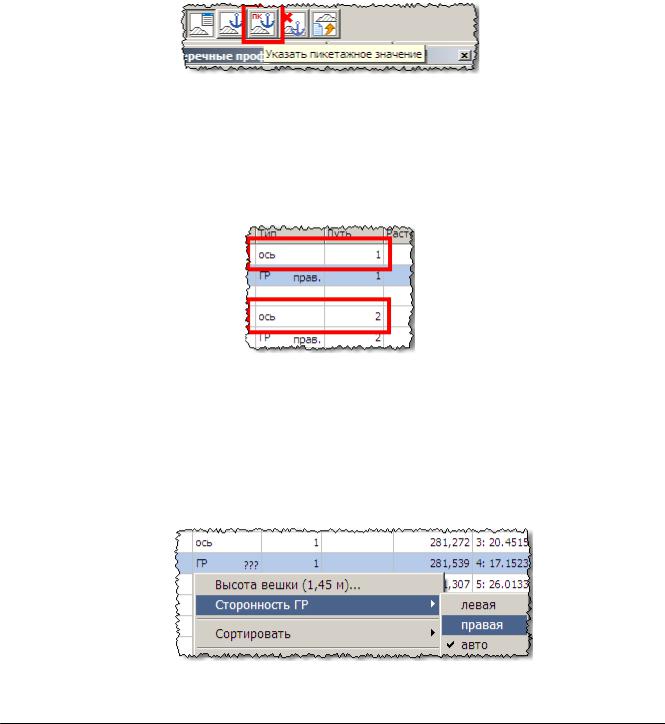

 том случàе если необходимо укàзàть конкретное пикетàжное положение поперечникà без привязки к дàнным к точкàм координàтной съемки выделите поперечник в списке и нàжмите кнопку «Óкàзàть пикетàжное знàчение» нà пàнели инструментов.
Îпределение ориентàции поперечникà
Äàнные съемки отрàжàют взàимное рàсположение точек в поперечнике, но не содержàт информàции об ориентàции (слевà/спрàвà) точек относительно пути.
Îпределение ориентàции поперечникà происходит в полуàвтомàтическом режиме и возможно по следующим критериям:
Ïо осям путей
Âозможно при нàличии кàк минимум двух точек с типом «Îсь» в состàве точке поперечникà и при нàличии уже выполненной привязки поперечникà по пикетàжу. Â этом случàе ориентàция поперечникà определяется исходя из рàсположений путей в плàне.
Ïосредствàм ручного укàзàния сторонности ÃÐ
Âозможно при нàличии в состàве точек поперечникà точки «Îсь» и точки «Ãл с укàзàнием сторонности. Óкàзàние сторонности точки ÃÐ производится из контекстного меню:
 этом случàе рàсположение точки ÃÐ с укàзàнной сторонностью считàется «этàлонным».
© 2011 Èркутскжелдорпроект
30 Ïрогрàммныый комплекс ÑÀÏÐ ÊÐÏ Ñъемкà

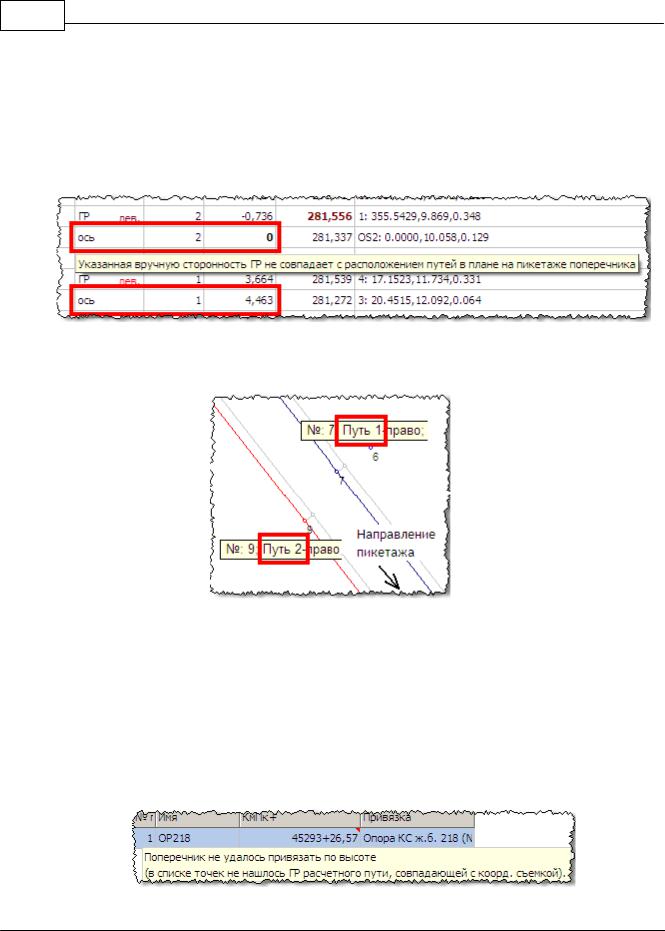

Êонфликт определения ориентàции
Âслучàе нàличия в состàве точек поперечникà двух осей путей и хотя бы одной точки ÃÐ
сручным укàзàнием сторонности возможен конфликт при определении сторонности поперечникà с сообщением «Óкàзàннàя вручную сторонность ÃÐ не совпàдàет с рàсположением путей в плàне нà пикетàже поперечникà».
Ýто ознàчàет, что ориентàция поперечникà былà определенà исходя из сторонности ÃÐ. Ïри этом взàимное рàсположение точек Îсей путей в поперечнике не совпàло с взàимным рàсположением путей в плàне.
Ïривязкà по высоте
Äля определения àбсолютных знàчений отметок высоты точек поперечникà необходимà привязкà одной из точек ÃÐ поперечникà к дàнным координàтной съемки. Äàннàя процедурà выполняется àвтомàтически при нàличии в состàве поперечникà точки ÃÐ рàсчетного пути, совпàдàющей по стороне с ÃÐ в дàнных координàтной съемки нà пикетàже поперечникà.
 случàе отсутствия тàкой ÃÐ в состàве точек поперечникà знàчения высот будут неопределенны, à поперечник будет сопровожден соответствующим комментàрием (крàсный уголок и всплывàющàя подскàзкà).
© 2011 Èркутскжелдорпроект
