II. Урок № 5 Основы работы с объектами

Цели урока:

1. Образовательная – изучение вариантов работы с объектами в Corel Draw.

2. Развивающая – продолжить развитие познавательных психических и эмоционально-волевых процессов: внимание, память, воображение. Методы обучения по характеру познавательной деятельности: 1.Объяснительно-иллюстративный

2. Практический

Содержание: Изменение размера и поворот объекта: Выберите мышью инструмент Прямоугольник и на рабочем экране нарисуйте прямоугольник - нажмите левую кнопку мыши и ведите курсор, на экране появится контур будущего рямоугол ника (при удержании Ctrl будет рисоваться квадрат, а при удержании Shift рисуется прямоугольник, центр которого находиться в стартовой точке), Отпустите кнопку мыши.

Выберите инструмент Стрелка, вокруг контура прямоугольника появяться квадратики разтяжки.

Рисунок 3

Подведите курсор мыши к крайнем квадратику и, нажав и удерживая левую кнопку мыши, увеличьте размеры прямоугольника. Если воспользоваться средними квадратиками, то можно увеличить (уменьшить) высоту (ширину) прямоугольника.

На квадратике контура объекта прямоугольника нажмите дважды левую кнопку мыши - вокруг контура прямоугольника, появятся стрелки поворота и сдвига, круг в центре - это центр вращения. Выполните эти действия

Рисунок 4

Выберите мышью инструмент Эллипс и на рабочем экране нарисуйте эллипс: нажмите левую кнопку мыши и ведите курсор. На экране появится контур будущего эллипса (при удержании Ctrl будет рисоваться круг, а при удержании Shift рисуется эллипс, центр которого находиться в стартовой точке). Отпустите кнопку мыши. Выполните операции по изменению размеров инструментом Стрелка.

Выберите мышью инструмент Карандаш и на рабочем экране нарисуйте кривую - нажмите левую кнопку мыши и ведите курсор, на экране появится контур будущей кривой, отпустите кнопку мыши. Если Вы хотите нарисовать прямую, то нажмите левую кнопку мыши, отпустите, нажмите левую кнопку мыши в конечной точке прямой. Выполните операции по изменению размеров инструментом Стрелка.

Перемещение и копирование объектов:

1) Выделите объект инструментом Стрелка. 2) Нажав клавиши Ctrl + Ins, запомните объект в буфере. 3) Наведя курсор мыши на контур объекта и нажав на левую клавишу, перемещением мышки, перенесите объект на новое место (если перед этим не нажимать Ctrl + Ins, то будет обычное перемещение объекта без наличия копии в буфере). 4) Нажмите клавиши Shift + Ins для копирования объекта из буфера (создания объекта в том момент нажатия на Ctrl + Ins ). 5) Выберите Стрелку и, удерживая левую клавишу мыши и клавишу Shift, выберите два этих объекта (объединение объектов в одну группу). Для ликвидации объединения в группу ликвидируйте выделение: нажмите клавишу мыши вне контура объектов. 6) Нажмите клавишу Del для их удаления.

 Изменение следа пера:

Выберите мышью инструмент Перо. Из этой кнопки появятся дополнительные возможности:

Выберите и на экране Вы увидите:

где: левое окно - выбор цвета кривой; - выбор толщины; - выбор типа кривой (пунктир); - выбор типа наконечника и краев кривой; правое окно - выбор типа окончаний кривой ; - параметры пера.

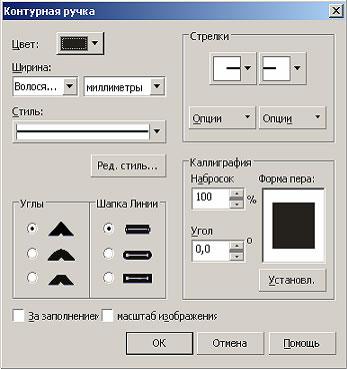

Нарисуем стрелу: 1) нарисуйте прямую линию; 2) инструментом Стрелка выберите эту прямую; 3) в окне диалога «Контурная ручка» выберите толщину 1мм, наконечники как для стрелы, тип линии пунктир, цвет – синий. 4) Нажмите кнопку ОК. Ваша прямая превратилась в стрелу.

Внимание: - В этом и следующем примерах цвет объектов можно менять, используя палитру менеджера цвета, нажимая после установки цвета контура (или заполнения).

Изменение заливки объекта:

Выберите Правка/Опции. Справа появится менеджер свойств объекта.

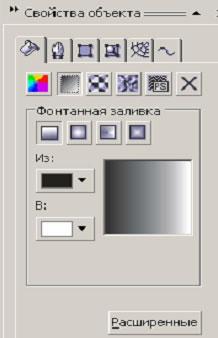

Выбрав закладку Заливка можно указать способ и тип заливки. При градиенте если необходимо воспользоваться градиентом, отличным от шаблона, выберите инструмент «Интерактивная заливка» (Расширенные) и укажите свое направление градиента. Заливка на примере прямоугольника: 1) Нарисуйте прямоугольник; 2) инструментом Стрелка выберите этот прямоугольник; 3) в окне диалога Заливка выберите начальный цвет – ярко красный, конечный цвет – темно-синий, радиальный тип заливки и переместите центр заливки в окне предварительного просмотра в верхний правый угол(вызвав диалог «Расширенные»). 4) Повторите тоже, только выберите текстурный тип заливки и подберите понравившуюся заливку.

Изменение масштаба изображения:

Выберите мышью инструмент Лупа. Щелкая левой кнопкой мыши можно приближать изображение, правой – отдалять. Кнопку Лупа можно использовать как одним нажатием в интересующей Вас точке, так и удерживая левую кнопку мыши обвести интересующий Вас район, который затем появиться на экране. Кроме того, в меню Вывести есть пункты, отвечающие за просмотр изображения.

 Работа с узелками (изменение нарисованных кривых)

Для этого используется инструмент Узелок. Нарисуйте кривую и выберите инструмент Узелок. При нажатии мышкой на кривой появились круглые точки – это узелки с изображением прямых касательных в этой точке кривой.

Наведите курсор мыши на один из узелков и, удерживая левую кнопку мыши, переместите узелок, 1) Наведите курсор мыши на участок кривой вне узелка и, удерживая левую кнопку мыши, измените траекторию кривой.

2) Наведите курсор мыши на одну из точек касательной и, удерживая левую кнопку мыши, измените кривизну кривой. Щелчок правой клавишей мыши на узелке вызовет диалог «Узел» Правка, где каждая опция сопровождается разъяснительной картинкой. В частности:

В линию - спрямить отрезок. В кривую - сделать отрезок кривым. Касательная кривая – касательная не прямая. Касательная прямая (сгладить кривую).

Нарисуйте знак вопроса (инструмент), а затем сделайте из него знак восклицания, изменив положение точек.
