Введение
Одой из важнейших задач по модернизации сучкорезно-раскряжёвочной машины СМ-35 , является повышение её производительности. Для решения данной задачи необходимо проведение фундаментальных и прикладных научных исследований и внедрение их результатов в производственную практику.
Цель работы: Исследовать влияние различных факторов на производительность машины СМ-35. Для достижения указанной цели решались следующие основные задачи:
1. Изучить конструкцию и принципы работы сучкорезно-раскряжёвочной машины СМ-35;
2. Построить матрицу базисных функций полного факторного плана, для исследования влияния 3-х факторов на производительность машины СМ-35;
3.Получить математическую модель при исследовании производительности машины СМ-35;
4.Оценить значимость коэффициентов регрессии полученной математической модели.
5. Проверить адекватность полученной математической модели.
6. Провести анализ результатов исследования.
7. Предложить пути совершенствования машины СМ-35.
1 Характеристика исследуемой сучкорезной установки
Назначение установки
Сучкорезно-раскряжёвочная машина предназначена для очистки от сучьев деревьев хвойных и мягколиственных пород, раскряжевки хлыстов на сортименты и их объемного учета в лесу (на погрузочном пункте (верхнем складе) или трелевочном волоке), а также на береговых и прирельсовых нижних складах и складах сырья лесозаготовительных и лесоперерабатывающих предприятий.
Машина СМ-35 может использоваться на всей территории России в условиях равнинной и слабопересеченной местности круглогодично в районах с умеренным климатом. Безопасность и комфортабельность труда оператора обеспечивает кабина с жестким каркасом безопасности, герметизированная, с подрессоренным поворотным сиденьем, эффективной системой обогрева и вентиляции.
1.2 Техническая характеристика машины см-35
Машина СМ-35 имеет классическую для двухзахватных сучкорезно-раскряжевочных машин компоновку - переднее расположение двигателя и заднее расположение трансмиссии. За установленной слева от двигателя кабиной на основании размещен манипулятор, а на корме (за манипулятором) - сучкорезно-раскряжевочный агрегат. Все остальные и вспомогательные механизмы и агрегаты смонтированы на раме машины. Машина оборудована системой управления, обеспечивающей выпиливание заданного сортимента в автоматизированном (программном) и ручном режимах
Манипулятор машины - гидромеханический, рычажно-шарнирный, поворотный с удлинителем. Вылет манипулятора может меняться от 2 до 8 м. Манипулятор оснащен полноповоротным реверсивным ротором с рабочим органом типа трелевочного захвата.

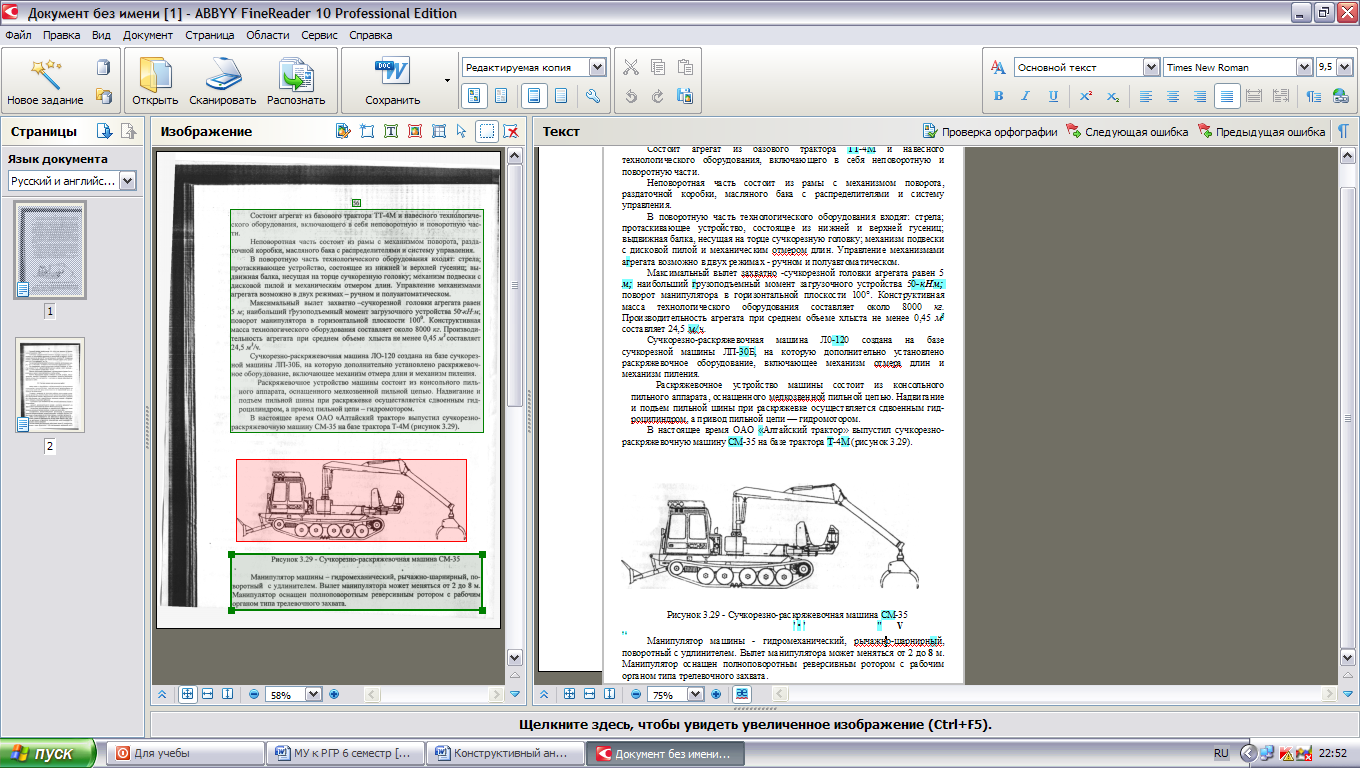

Рисунок 1 – Сучкорезно-раскряжевочная машина СМ-35
Грузовой момент манипулятора 110 кНм, угол поворота в горизонтальной плоскости - 380°.
Сучкорезно- раскряжевочный механизм шарнирно закреплен на раме машины, что обеспечивает ориентацию по продольной оси дерева в горизонтальной плоскости на угол 85° и в вертикальной - на угол 25°. Сучкорезная головка с плавающим центром и 4 ножами позволяет срезать сучья диаметром до 0,15 м и кривизной - до 5 %.
Гусеничный протаскивающий механизм (скорость протаскивания вперед — 0,7 -2,1 м/с, назад - не менее 0,7 .и/с) исключает повреждение ствола.
Для раскряжевки хлыстов использован пильный механизм со скоростью резания 34 м/с. Диаметр обрабатываемого дерева в месте срезания - 0,65 м, а в месте обрезки сучьев-г 0,03 - 0,50 м.
Машина обеспечивает выпиливание в автоматическом режиме без переналадки не менее 6 длин сортиментов в любом наборе.
Рабочее оборудование машины снабжено системой датчиков, обеспечивающих защитные блокировки, автоматизацию процессов раскряжевки, обрезки сучьев, учета сортиментов и дисплеем для вывода оперативной информации на табло.

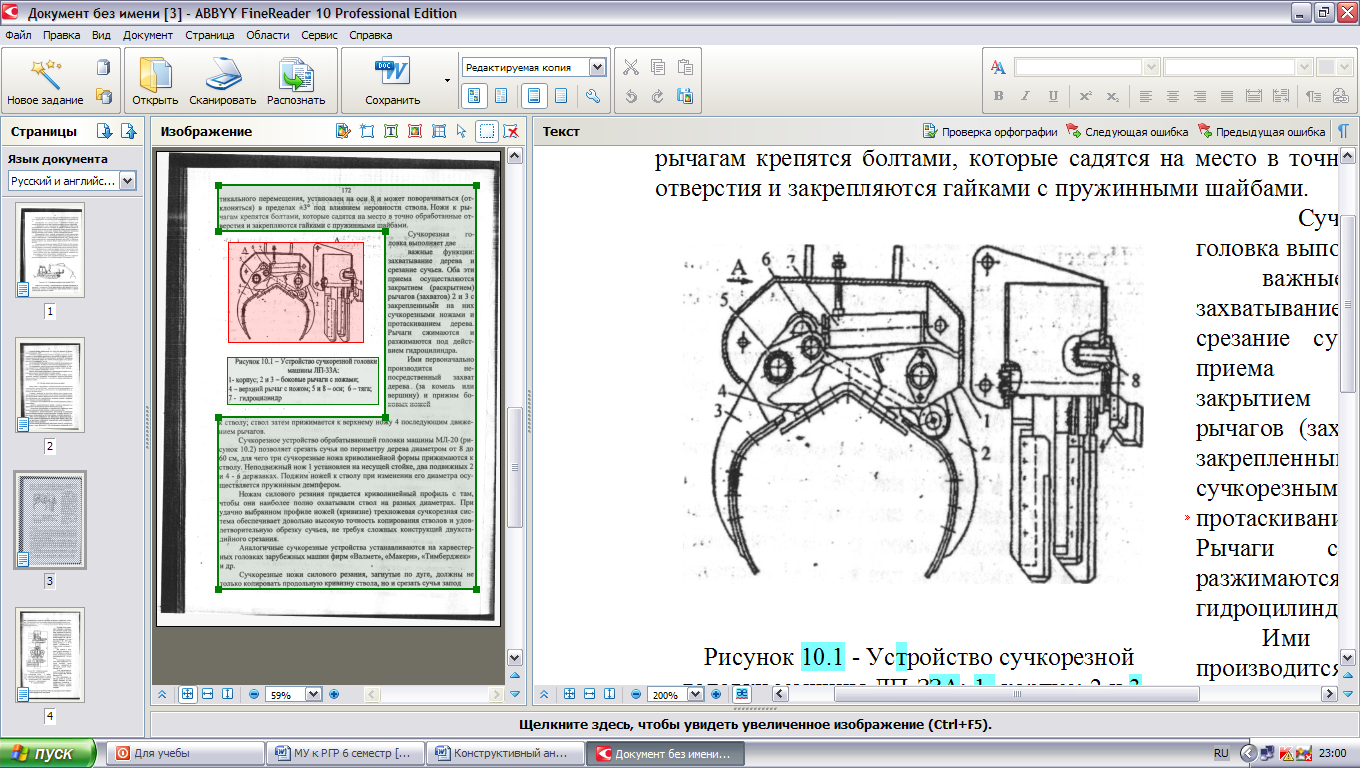

Рисунок 2 – Устройство сучкорезной головки машины СМ-35
1-корпус;
2 и 3- боковые рычаги с ножами;
4- верхний рычаг с ножом;
5 и 8 - оси;
6- тяга;
7- гидроцилиндр.
Сучкорезная головка выполняет две важные функции: захватывание дерева и срезание сучьев. Оба эти приема осуществляются закрытием (раскрытием) рычагов (захватов) 2 и 3 с закрепленными на них сучкорезными ножами и протаскиванием дерева. Рычаги сжимаются и разжимаются под действием гидроцилиндра. Ими первоначально производится непосредственный захват дерева.

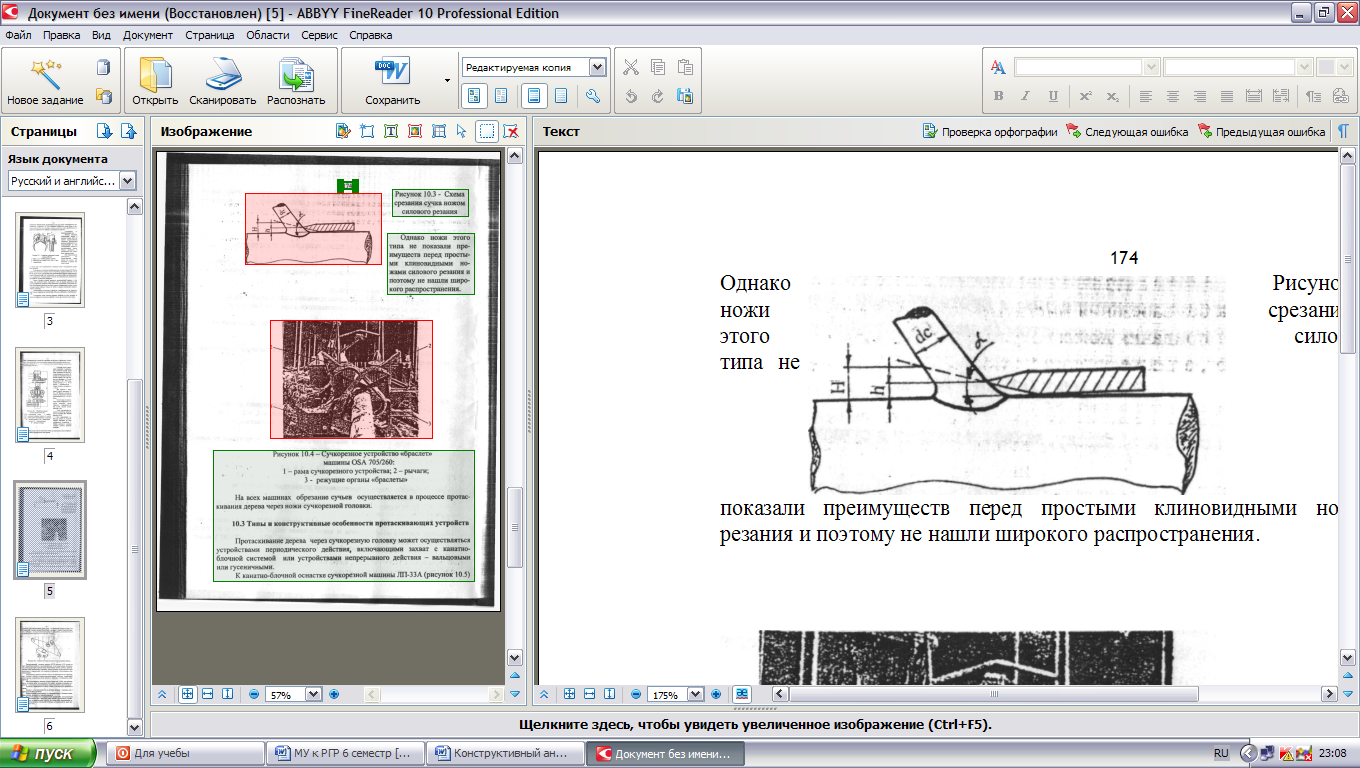

Рисунок 3 – Схема срезания сучка ножом силового резания
Срезание сучка происходит примерно в направлении плоскости задней грани ножа: начинается на высоте h и заканчивается на высоте Н, которая по величине немного больше первой. Так, при заднем угле срезания а = 4, угле врастания 9 = 30 ... 90° и диаметрах сучьев de - 5.. 10 см высота оставшегося на стволе пеньках составляет 6 ... 10 мм.
На всех машинах обрезание сучьев осуществляется в процессе протаскивания дерева через ножи сучкорезной головки.
