Во многих случаях ориентировочным минимальным уровнем разбиения можно считать разбиение тела на два-три слоя конечных элементов в направлении действия нагружений и предполагаемых перемещений.

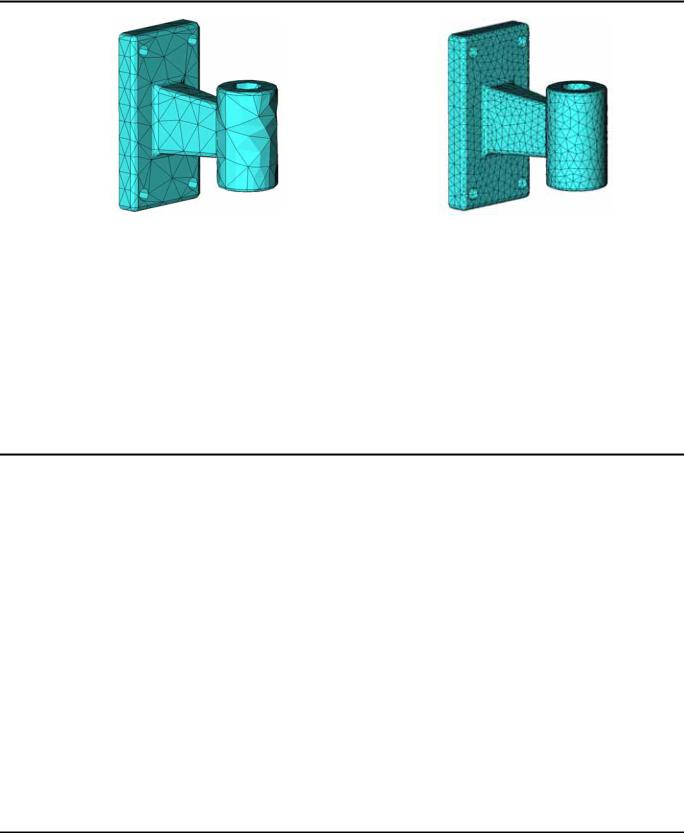

Кроме того, средствами генератора сеток возможно искусственное создание «сгущений» сетки в областях модели с резко меняющейся кривизной, в которых можно ожидать больших градиентов искомых величин (например, напряжений).

Таким образом, при построении конечно-элементной модели, необходимо уделять пристальное внимание генерируемой сеточной модели, следя за тем, чтобы конечно-элементная сетка соответствовала геометрии модели и имела достаточное качество с точки зрения обеспечения надёжного и достоверного решения моделируемой физической задачи.

Виды и роль граничных условий

Граничные условия различаются в зависимости от типа моделируемой физической задачи следующим образом.

Для задачи типа «Статический анализ» в качестве граничных условий выступают:

•ограничение «Полное закрепление»;

•ограничение «Частичное закрепление»;

•ограничение «Контакт»;

•ограничение «Упругое основание»;

•нагружение «Сила»;

•нагружение «Давление»;

•нагружение «Вращение»;

•нагружение «Ускорение»;

•нагружение «Цилиндрическая нагрузка»;

•нагружение «Крутящий момент»;

•тепловая нагрузка «Температура».

28

Подготовка конечно-элементной модели для Анализа (Препроцессор)

Для задачи типа «Частотный анализ» в качестве граничных условий выступают:

•ограничение «Полное закрепление»;

•ограничение «Частичное закрепление»;

•ограничение «Упругое основание».

Для задачи типа «Анализ устойчивости» в качестве граничных условий выступают:

•ограничение «Полное закрепление»;

•ограничение «Частичное закрепление»

•ограничение «Упругое основание»;

•нагружение «Сила»;

•нагружение «Давление»;

•нагружение «Вращение»;

•нагружение «Ускорение»;

•нагружение «Цилиндрическая нагрузка»;

•нагружение «Крутящий момент».

Для задачи типа «Тепловой Анализ» в качестве граничных условий выступают:

•тепловая нагрузка «Температура»;

•тепловая нагрузка «Начальная температура»

•тепловая нагрузка «Тепловой поток»;

•тепловая нагрузка «Конвективный теплообмен»;

•тепловая нагрузка «Тепловая мощность»;

•тепловая нагрузка «Излучение».

Для задачи типа «Вынужденные колебания» в качестве граничных условий выступают:

•ограничение «Полное закрепление»;

•ограничение «Частичное закрепление»;

•ограничение «Контакт»;

•ограничение «Упругое основание»;

•нагружение «Сила»;

•нагружение «Давление»;

•нагружение «Вращение»;

•нагружение «Ускорение»;

•нагружение «Цилиндрическая нагрузка»;

•нагружение «Крутящий момент»;

•кинематическое нагружение «Осциллятор»

Суть физической задачи определяется типом приложенных к системе граничных условий. Для получения корректного и достоверного решения пользователю необходимо хорошо представлять физическую сторону анализируемого явления, чтобы задать граничные условия, соответствующие реальным условиям эксплуатации изделия. Результат решения задачи будет полностью определяться
