Подготовка конечно-элементной модели для Анализа (Препроцессор)

Настройки и сервисные команды

С помощью команды «Анализ|Установки…» пользователь может определить глобальные настройки системы T-FLEX Анализ.

На закладке [Процессор] определяются следующие параметры:

Каталог временных файлов – определяет путь к каталогу, в котором сохраняются промежуточные рабочие данные при решении систем уравнений. По умолчанию рабочие файлы сохраняются в папке, определяемой системной переменной “TEMP”, (“TMP”) ОС Windows. При необходимости пользователь может переопределить этот путь.

В группе «Ресурсы» определяются следующие параметры:

Приоритет потока решателя – позволяет пользова-

телю определить системный приоритет модулей, ответственных за решение систем уравнений. В зависимости от установленного приоритета операционная система Windows будет распределять системные ресурсы, отдавая предпочтение более высокому приоритету. Например, если планируется длительное время решать большую задачу с использованием дисковой памяти, пользователь может предварительно установить приоритет «Ниже обычного» или «Низкий», что позволит ему без особых ограничений осуществлять параллельную работу в других приложениях Windows.

Ограничение использования оперативной памяти – позволяет пользователю задать объём оперативной памяти, при превышении которого система будет переходить в режим решения

73

Руководство пользователя T-FLEX Анализ

уравнений с использованием дисковой памяти, на что, обычно, требуется значительно больше времени.

Показывать диалог свойств задачи перед расчётом – активный элемент управления включает режим автоматического вызова диалога свойств задачи при инициализации команды «Анализ|Расчёт» для всех задач (установка по умолчанию).

Закрывать окно расчёта по окончании - элемент управления включает режим автоматического закрытия информационного окна с отображением процесса решения систем уравнений во всех задачах. По умолчанию этот режим не активирован.

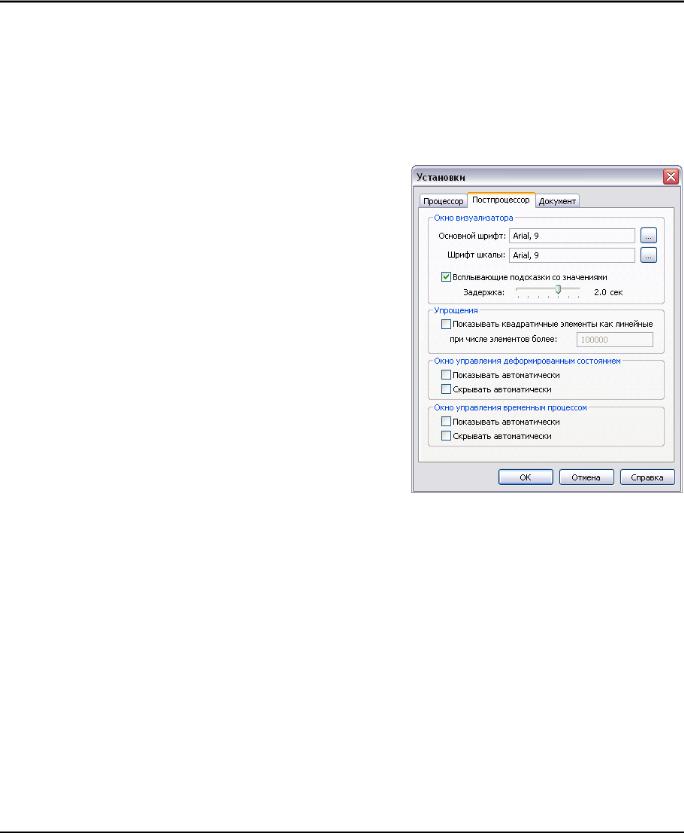

На закладке [Постпроцессор] пользователь может определить глобальные настройки визуализации результатов, распространяющиеся на все задачи.

Основной шрифт – устанавливает шрифт по умолчанию для текстовой информации, выводимой в окно визуализатора Постпроцессора (название задачи, тип результата и т.п.).

Шрифт шкалы – устанавливает шрифт отображения цифровых значений цветовой шкалы.

Элемент управления «Всплывающие подсказки со значениями» включает режим, при котором при наведении курсора на участок модели в окне Постпроцессора появляется всплывающая подсказка с интерполированным значением результата, соответствующего координате модели под курсором.

Элемент управления «Задержка» позволяет задать временной интервал появления всплывающей подсказки.

В группе «Упрощения» задаётся порог количества конечных элементов, при котором результаты расчета в окне Постпроцессора отображаются только для основ-

ных узлов квадратичных конечных элементов, а результаты в узлах, находящихся на серединах ребер элементов, опускаются (это не касается экстремальных значений). Такой режим позволяет значительно ускорить загрузку результатов в окно Постпроцессора на очень больших сетках (более

1000000 элементов).

Опции «Показывать окно автоматически», «Скрывать окно автоматически» в группах «Окно управления деформированным состоянием» и «Окно управления временным процессом»

позволяют управлять отображением плавающих панелей «Деформированное состояние» и «Временной процесс», соответственно.

74

Подготовка конечно-элементной модели для Анализа (Препроцессор)

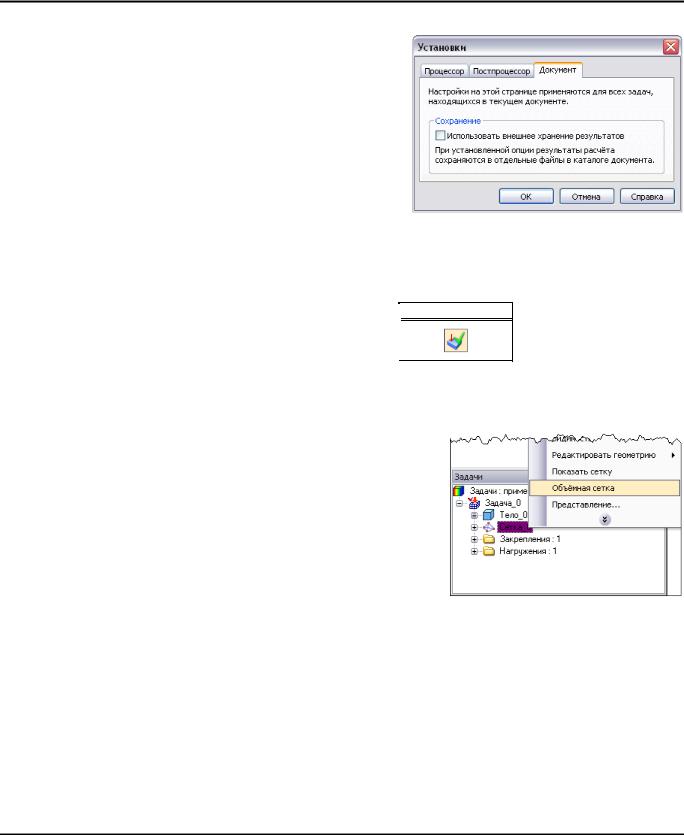

На закладке [Документ] можно активировать опцию сохранения результатов расчета задач в отдельном внешнем файле. По умолчанию результаты расчетов сохраняются в основном файле документа T-FLEX (расширение .grb). При активации внешнего хранения результатов в директории исходного документа создаётся файл с именем «Имя документа_Имя задачи» и расширением .tfa).

Данная опция может быть полезной при решении задач с большими объёмами результатов, а также может ускорять сохранение документа (зависит от операционной системы).

Работа с 3D окном при подготовке элементов задач

При работе с задачами в 3D сцене могут отображаться элементы задач – нагрузки, закрепления, сетка. Для управления этими изображениями существуют отдельные команды.

При помощи данной команды можно включать и выключать режим отображения всех нагрузок и закреплений в 3D сцене. Эта же команда доступна в контекстном меню при выборе задачи.

В 3D окне может быть показана сгенерированная поверхностная или объёмная сетка. Изображение поверхностной сетки автоматически появляется после завершения процесса генерации. При отображении сетки модель не показывается. Если нужно работать с моделью (например, задать закрепление на грани модели), система гасит сетку автоматически. Для того, чтобы снова посмотреть сетку, можно воспользоваться командой «Показать сетку». Эта команда доступна в контекстном меню при выборе элемента «Сетка» в окне задач. Также в этом меню есть команды для переключения между видами поверхностной или объёмной сеток. Команды называются «Объёмная сетка» или

«Поверхностная сетка».

Особенности работы с параметрической моделью

Модель T-FLEX CAD, как правило, является параметрической. Преимущества параметрической модели можно в полной мере использовать при расчёте. В результате параметрических изменений трёхмерной модели все связанные с моделью элементы задач (нагрузки, закрепления, сетка) могут быть автоматически пересчитаны, и их не потребуется заново задавать. Некоторые элементы задач, требующие заметных вычислительных ресурсов (например, сетки), иногда удобнее обновлять вручную. Для того чтобы обновить какой-либо элемент задачи, необходимо выбрать команду

«Обновить» в контекстном меню, вызываемом нажатием на элементе задачи.

75

Руководство пользователя T-FLEX Анализ

При исчезновении родительского элемента (например, грани, к которой приложена сила) может потребоваться ручное редактирование элемента задачи для учета изменений в модели.

После обновления данных задачи потребуется заново выполнить расчёт для получения актуальных результатов.

Экспорт

Подготовленные исходные данные каждой задачи можно экспортировать в формате Nastran (*.dat). Для экспорта активной задачи используйте команду:

Далее необходимо задать комбинацию двух свойств формата:

Короткий/длинный − задаёт точность выходных параметров (максимальный размер чисел в десятичных знаках, включая точку): короткий − до 8 десятичных знаков, длинный − до 16 десятичных знаков.

Фиксированный/свободный − определяет вид экспортируемых данных: фиксированный − данные выводятся в столбцах фиксированного размера, свободный − данные выводятся через запятую.

76
