Руководство пользователя T-FLEX Анализ

Для работы с локальной системой координат используйте опции:

<C> Выбрать систему координат

<K> Отменить выбор системы координат

В 3D сцене нагрузка Давление отображается следующим образом:

Задание нагрузки «Давление»

Типичный порядок действий при задании нагрузки Давление:

1.Инициировать команду «Давление» .

2.Выбрать грань, ребро или последовательность элементов.

3.Выбрать тип нагрузки: равномерная, неравномерная или гидростатическая.

4.Для равномерно распределённой нагрузки задать числовое значение.

5.Для неравномерной нагрузки задать закон распределения.

6.Для гидростатического давления задать плотность жидкости.

7.Задать единицы измерения.

8.Задать направление.

9.Завершить команду.

Вращение

Вращение представляет собой вид нагружения, применяющийся для имитации центробежной силы, которая возникает при равномерном или равноускоренном вращении объекта. Для задания нагрузки Вращение используйте команду:

Клавиатура

Текстовое меню

Пиктограмма







<3MR>

«Анализ|Нагружение|Вращение»









После вызова команды нужно выбрать одно или несколько тел для приложения нагрузки. При помощи опции автоменю выберите тела рассчитываемой модели:

<B> Выбрать тело

<M> Выбрать все тела

Они будут добавлены в список.

Вращение всегда происходит относительно некоторой оси, поэтому её необходимо задать. В качестве оси вращения может выступать либо элемент 3D модели (ребро, ось цилиндрической грани и т.д.), либо специально построенная линия (например, 3D путь, построенный по двум 3D узлам), либо одна из осей локальной системы координат. Направление оси вращения определяет направление действия нагрузки (по правилу правого буравчика).

56

Подготовка конечно-элементной модели для Анализа (Препроцессор)

Для выбора оси вращения используйте опцию автоменю:

<A> Выбрать ось вращения

Отменить выбор оси вращения позволяет опция:

<C> Отменить выбор оси

В окне свойств нагрузки необходимо задать значения угловой скорости и углового ускорения.

Для угловой скорости могут быть установлены следующие единицы измерения: радиан в секунду [рад/с], градус в секунду [град/с], оборотов в секунду [Гц], оборотов в минуту [Об/мин].

Для углового ускорения задаются следующие единицы измерения: радиан в секунду2 [рад/с2], градус в секунду2 [град/с2], оборотов в секунду2 [Гц/с], оборотов в минуту2 [rpm2].

В 3D сцене нагрузка Вращение отображается следующим образом:

Задание вращательного движения

Типичный порядок действий при задании нагрузки «Вращение»:

1.Инициировать команду «Вращение» .

2.Задать ось вращения.

3.Задать значения и единицы измерения угловой скорости и углового ускорения в окне свойств команды.

4.Завершить команду.

57

Руководство пользователя T-FLEX Анализ

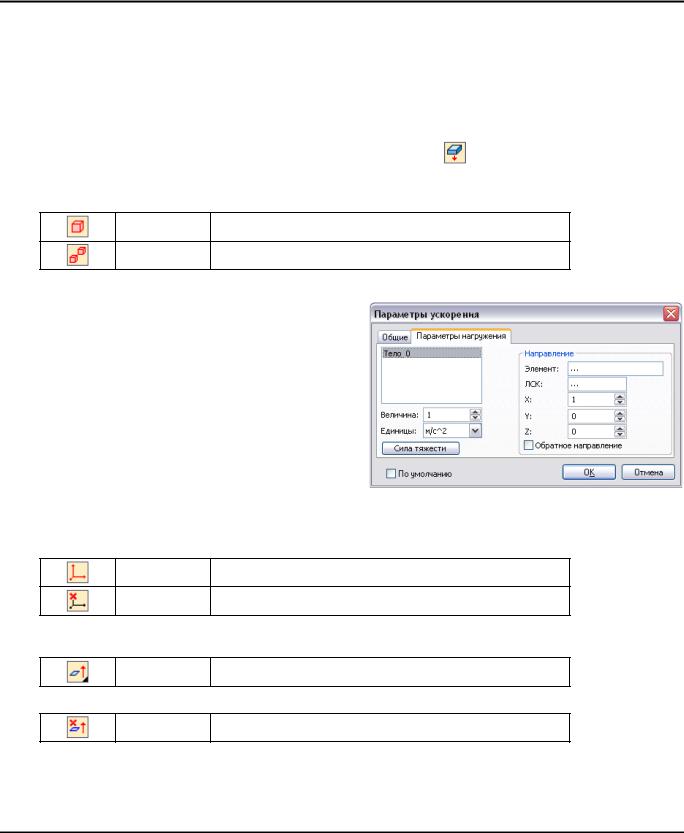

Ускорение

Ускорение создаёт равномерное воздействие на всякое тело, обладающее массой. Данное воздействие равномерно распределено по всему объёму выбранного тела. При помощи такого нагружения можно, например, имитировать нагрузку от собственного веса под действием силы тяжести.

Для задания нагрузки Ускорение используйте команду:

Клавиатура

Текстовое меню

Пиктограмма







<3MA>

«Анализ|Нагружение|Ускорение»









После вызова команды нужно выбрать тело (или несколько тел) для приложения нагрузки. При помощи опции автоменю выберите тела рассчитываемой модели:

<B> Выбрать тело

<M> Выбрать все тела

Они будут добавлены в список.

Вокне свойств задайте:

Величину нагрузки;

Единицы измерения: м/с2, см/с2, дюйм/с2;

Направление действия нагрузки.

Направление действия нагрузки. В качестве направления действия ускорения, можно выбрать элемент 3D модели или некоторый радиусвектор, заданный в выбранной пользователем локальной системе координат (если локальная система координат не задана, то, по умолчанию, будет использоваться глобальная система коор-

динат). По умолчанию, в локальной системе координат направление действия нагрузки задано вдоль оси X.

Для работы с локальной системой координат используйте опции:

<C> Выбрать систему координат

<K> Отменить выбор системы координат

Для задания направления действия нагрузки Ускорение при помощи объекта 3D модели используйте опцию автоменю:

<D> Выбрать направление

Для отмены выбора направления используйте опцию:

<U> Отменить выбор направления

Для смены направления действия нагрузки на противоположное можно установить флажок «Обратное направление».

58

Подготовка конечно-элементной модели для Анализа (Препроцессор)

Для быстрого задания силы тяжести в окне свойств имеется кнопка [Сила тяжести], которая устанавливает значение ускорения ~9.81 м/с2 и задаёт направление действия нагрузки вдоль оси Z глобальной системы координат, равное -1.

В 3D сцене нагрузка «Ускорение» отображается следующим образом:

Задание нагрузки «Ускорение»

Типичный порядок действий при задании нагрузки Ускорение:

1.Инициировать команду «Ускорение» .

2.Задать величину нагрузки.

3.Задать направление действия нагрузки

4.Завершить команду.

Цилиндрическая нагрузка

Цилиндрическая нагрузка имитирует нагрузку, возникающую от направленного воздействия таких деталей, как ось, подшипник или вал.

В качестве места приложения нагрузки используется цилиндрическая грань. Заданная сила распределяется по синусоидальному закону (см. иллюстрацию).

Выбранная цилиндри-

ческая грань

Направление приложения нагрузки

Максимум функции

Распределение нагрузки

по синусоидальному закону

распределения



Для задания Цилиндрической нагрузки используйте команду:

Клавиатура

Текстовое меню



Пиктограмма









<3MB>

«Анализ|Нагружение|Цилиндри-





ческая нагрузка»











После вызова команды необходимо выбрать элементы (цилиндрические грани) модели для приложения нагрузки. При помощи опции автоменю выберите цилиндрическую грань рассчитываемой модели:

<F> Выбрать цилиндрическую грань

59
