Урок №12. Кинематические элементы и пространственные кривые

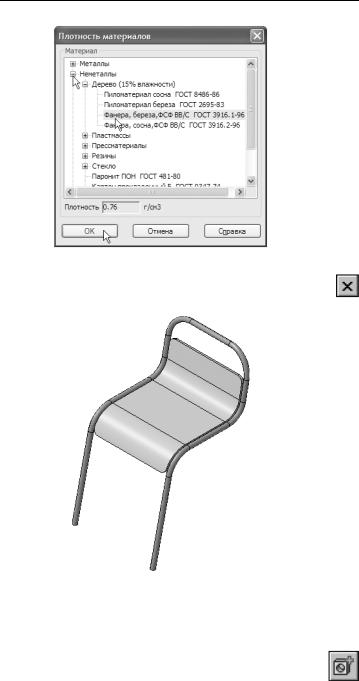

▼Измените цвет детали на светло оранжевый.
▼Закройте окно детали с сохранением данных. Си стема вернется в режим работы со сборкой.
12.9. Создание второй Трубы
Для создания второй Трубы можно использовать ту же самую плоскость, которая была использована для создания Сиденья.
▼В Дереве сборки укажите Перпендикулярная пло скость:1 и создайте новую деталь.
335
Азбука КОМПАС 3D
▼Сохраните деталь в папке Стул под именем
АБВ.02.03 Труба.
Построение эскиза сечения
На этот раз построение кинематического элемента начнем с со здания его сечения.
▼Спроецируйте в эскиз горизонтальный участок Трубы (белая стрелка). В эскизе будут созданы два коротких вертикальных отрезка — проекции тор цевых ребер цилиндрической грани (черные стрелки).
▼Отмените проецирование объектов.
▼Чуть ниже горизонтального участка Трубы по стройте небольшую окружность и проставьте раз
меры.
336
Урок №12. Кинематические элементы и пространственные кривые
▼Построение эскиза сечения закончено. Закройте эскиз.
Построение траектории
Для того чтобы деталь Сиденье не мешала построению траек тории, деталь можно временно скрыть.
▼В Дереве модели укажите деталь Сиденье и на жмите на Контекстной панели кнопку Скрыть — деталь будет скрыта в окне сборки.
337
Азбука КОМПАС 3D
▼Нажмите кнопку Ломаная на инструментальной панели Пространственные кривые.
▼ Увеличьте масштаб изображения.
▼В качестве первой вершины ломаной укажите точку в центре эскиза сечения. Курсор должен нахо диться в режиме указания вершин.
▼Укажите направление построения первого сегмента
По оси Z.
338
Урок №12. Кинематические элементы и пространственные кривые
▼В качестве второй вершины ломаной укажите вер шину траектории первой Трубы. Курсор должен на ходиться в режиме указания вершин.
▼ Укажите направление второго сегмента По оси X.
▼В качестве третьей вершины ломаной укажите ту же вершину траектории первой Трубы, что и для предыдущей вершины.
339
Азбука КОМПАС 3D
▼ Укажите направление третьего сегмента По оси Y.
▼Введите с клавиатуры значение длины третьего сег мента ломаной –430 мм и нажмите клавишу <Enter> для фиксации значения.
▼В Таблице параметров вершин ломаной сде лайте текущей строку параметров вершины №4.
▼Откройте список Способ построения и укажите вариант По точкам — теперь вершины 3 и 4 неза висимы друг от друга.
▼В ячейку координаты X вершины №4 введите зна чение –384 мм. В окне модели вершина переме стится в отрицательном направлении оси X на
100 мм.
340
Урок №12. Кинематические элементы и пространственные кривые
▼В ячейки Радиус для вершин 2 и 3 введите зна чение 50 мм.
▼Нажмите кнопку Создать объект — система по строит пространственную ломаную.
▼Нажмите кнопку Кинематическая операция на панели Редактирование детали.
▼В Дереве модели раскройте «ветви» Компоненты – Деталь – Эскизы и укажите Эскиз:1 (сечение).
341
Азбука КОМПАС 3D
▼Затем раскройте «ветвь» Кривые и точки и укажите Ломаная:1 (траектория).
▼На Панели свойств откройте вкладку Тонкая стенка.
▼Раскройте список Направление построения тонкой стенки и укажите вариант Внутрь.
▼В поле Толщина стенки 2 введите значение 2 мм.
▼Нажмите кнопку Создать объект — в окне модели система выполнит построение кинематического элемента.
▼Завершите создание детали. Для этого отключите кнопку Редактировать на месте на панели Те кущее состояние.
342
Урок №12. Кинематические элементы и пространственные кривые
▼Ответьте Да на запросы системы относительно со хранения изменений в детали.
▼Откройте деталь для редактирования в отдельном окне.
▼Отразите тело детали относительно плоской коль цевой грани на конце Трубы.
▼Войдите в режим определения свойств детали, вве дите ее обозначение АБВ.02.03 и наименование
Труба.
▼Сохраните деталь на диске и закройте ее окно — вы вернетесь в окно сборки.
343
