Урок №1. Твердотельное моделирование
1.21. Использование переменных и выражений
На кольцевой грани, получившейся после создания отверстия, нужно построить небольшую цилиндрическую бобышку так, чтобы она постоянно находилась посередине между внешним и внутренним ребрами грани в вертикальном направлении. Этого можно добиться за счет использования в эскизе переменных и выражений.

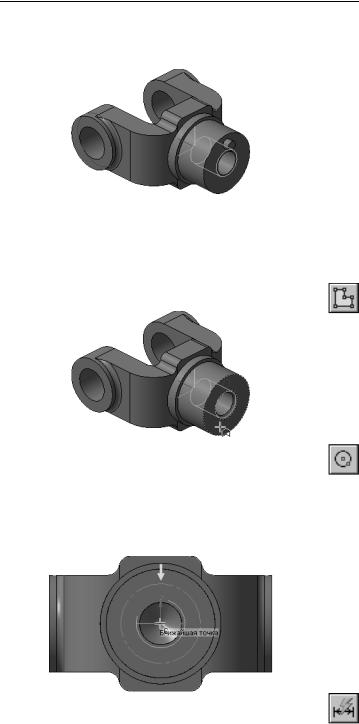

▼ Укажите грань и нажмите кнопку Эскиз.
▼Постройте в эскизе окружность стилем линии Осевая с центром в точке начала координат. Ра диус окружности укажите произвольно.
▼ Измените стиль линии окружности (см. раздел Изменение стиля геометрических объектов на с. 37) с Основная на Осевая.
▼ Нажмите кнопку Авторазмер.
65

Азбука КОМПАС 3D

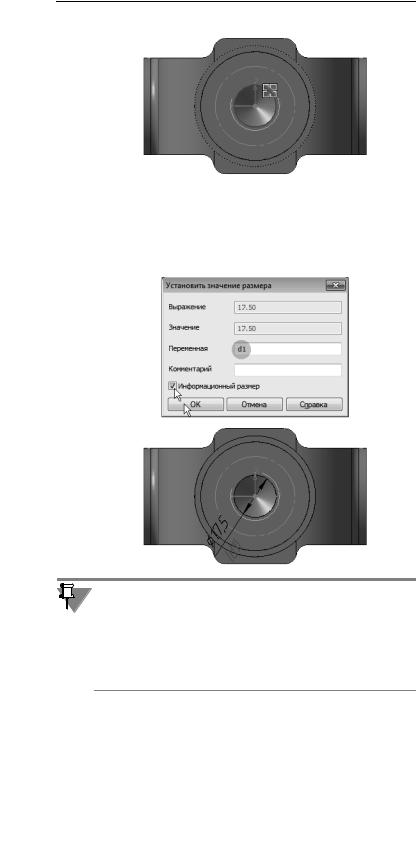

▼ Укажите круглое ребро отверстия.
▼Задайте положение размерной надписи.
▼В поле Переменная диалогового окна Устано вить значение размера введите имя переменной d1, включите опцию Информационный размер
и нажмите кнопку ОК.
Включение опции означает, что размер будет информацион ным. Поле Выражение для информационного размера недо ступно, так как его значение зависит от размера геометриче ского объекта, к которому он проставлен. В данном случае диаметр ребра уже определен диаметром резьбового отвер стия и может быть изменен только при редактировании этого отверстия.

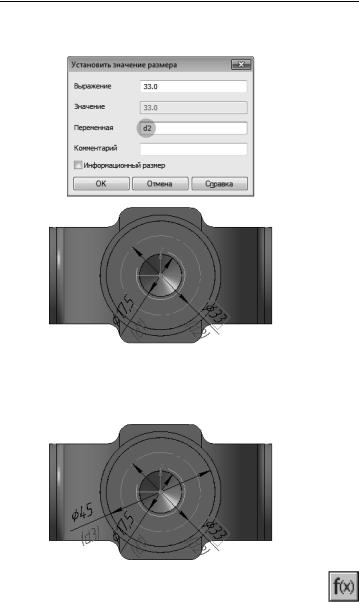

▼Проставьте диаметральный размер к осевой окруж ности (белая стрелка) и присвойте ему имя пере менной d2. Значение в поле Выражение оставьте
66

Урок №1. Твердотельное моделирование
без изменений — это текущий диаметр осевой окружности.
▼Проставьте диаметральный размер к круглому ребру цилиндрической бобышки, присвойте ему имя переменной d3, включите флажок Информа ционный размер.

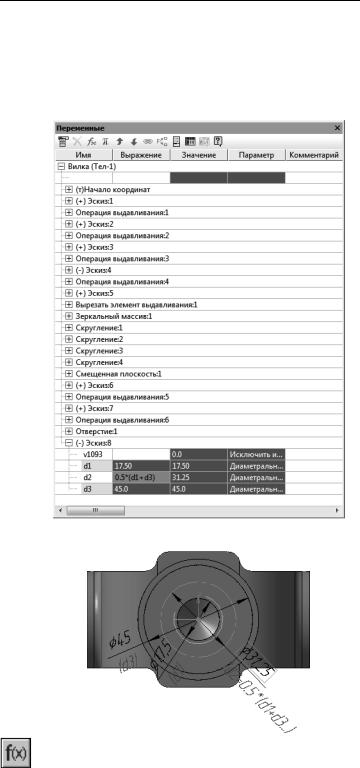

▼Нажмите кнопку Переменные на панели Стан дартная. На экране появится окно Переменные для работы с переменными и выражениями.
▼Щелчком на символе «+» раскройте «ветвь» Вилка. Ниже откроется список всех элементов, составля ющих модель.
▼Щелчком на символе «+» раскройте «ветвь» самого последнего эскиза — Эскиз:8. Ниже откроется список всех переменных, созданных в эскизе.
67

Азбука КОМПАС 3D
▼Щелчком мыши сделайте текущей ячейку Выра жение для переменной d2 и введите выражение
0.5*(d3+d1).
▼После ввода выражения нажмите клавишу <Enter> на клавиатуре.
Система вычислит введенное выражение и диаметр осевой окружности примет значение 31,25 мм.
▼Закройте окно для работы с переменными и выра жениями.
68
