Азбука КОМПАС 3D

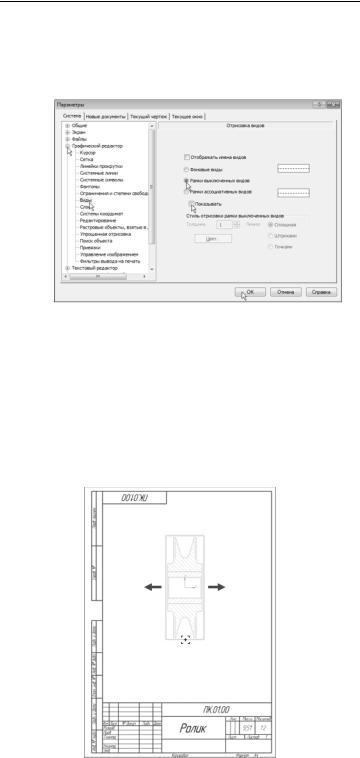

▼В правой части окна Параметры включите кнопку
Рамки выключенных видов и отключите флажок Показывать.
▼Нажмите кнопку ОК.
8.5. Как отключить проекционную связь
Несмотря на то, что вид Слева был погашен, разрез по преж нему находится с ним в проекционной связи.
▼Установите курсор на пунктирную рамку вида, на жмите левую кнопку мыши и, не отпуская ее, по пробуйте передвигать вид. Он может перемещаться только в горизонтальном направлении.
254
Урок №8. Создание сборочного чертежа
Для облегчения компоновки чертежа проекционную связь можно отключить.
▼Проследите за тем, чтобы вид был выделен цветом. Если это не так, щелкните мышью на пунктирной рамке вида.

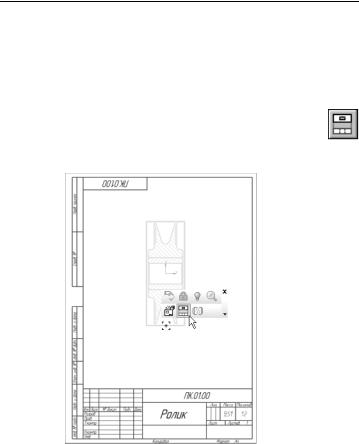

▼Нажмите кнопку Проекционная связь на Контек стной панели. После этого вид можно будет пере мещать в любом направлении.
255
Азбука КОМПАС 3D

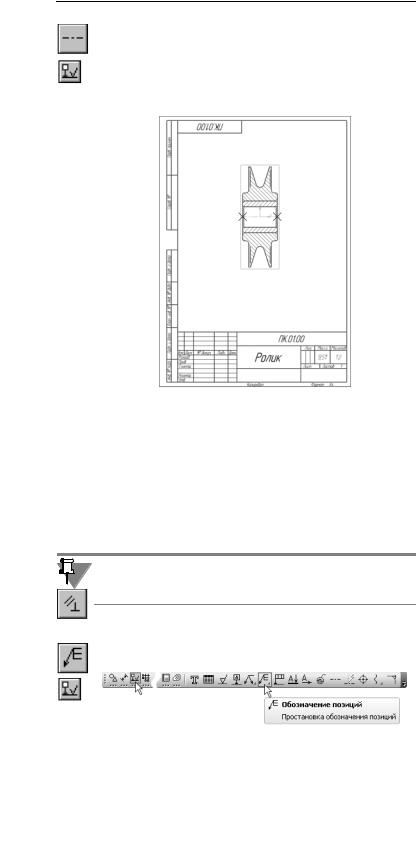

▼С помощью команды Осевая линия по двум точкам на инструментальной панели Обозна чения постройте на разрезе осевую линию. Точки, через которые должна пройти осевая линия, ука жите с помощью привязки Ближайшая точка.
8.6. Простановка позиционных линий выносок
Сборочный чертеж необходимо оформить: проставить разме ры, ввести технические требования, заполнить основную над пись. О том, как оформить чертеж, было сказано выше, в разделе 2.9 на с. 97. Далее рассказывается о том, как проста вить обозначения позиций, создать размеры с обозначениями посадок, квалитетами и предельными отклонениями.
Не забудьте включить в чертеже параметрический режим. Для этого нажмите кнопку Параметрический режим на панели
Текущее состояние.
▼Нажмите кнопку Обозначение позиций на ин струментальной панели Обозначения.
256
Урок №8. Создание сборочного чертежа

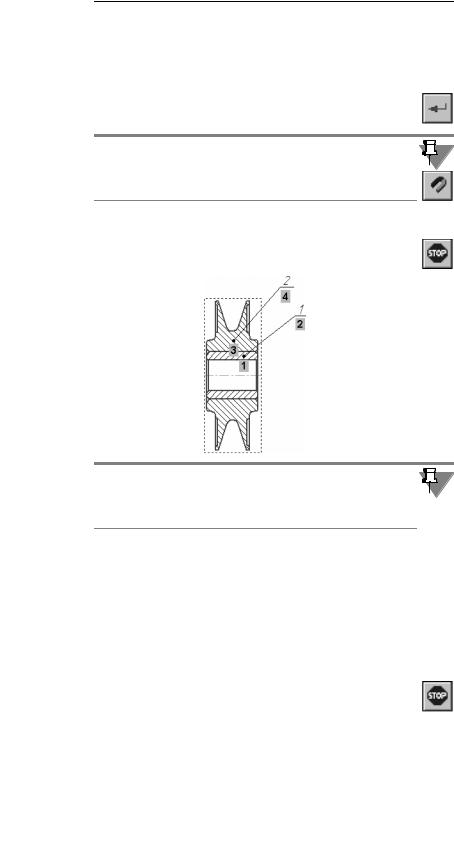

▼Проставьте позиционную линию выноску к детали
Втулка.
Построение начинается с указания точки, на которую указывает выноска. Затем нужно указать точку начала полки. Очередной номер позиции присваивается автоматически. Построение объекта заканчивается щелчком на кнопке Создать объект.
Если вы испытываете трудности при указании точек, увеличьте масштаб изображения или отключите кнопку Привязки на па нели Текущее состояние. После указания точек кнопку При вязки нужно включить.
▼Проставьте позиционную линию выноску к детали
Ролик.
▼Нажмите кнопку Прервать команду.
Очередность простановки линий выносок на сборочном черте же не имеет значения. Номера позиций будут автоматически изменены после создания спецификации, о чем говорится ни же.
Выравнивание позиционных линий выносок
▼ Выделите обе линии выноски.
Выделение объектов мышью
Это самый простой способ выделения одного или нескольких объектов на чертежах. Для этого:
▼Если выполняется какая либо команда, прекратите ее ра боту щелчком на кнопке Прервать команду на Панели специального управления.
▼Если нужно выделить один объект, щелкните мышью в любой его части.
257
