Урок №8.
Создание сборочного чертежа
В этом уроке говорится о дополнительных приемах создания чертежных видов и оформления чертежей.
В этом уроке рассматривается
▼Создание видов.
▼Как удалить вид. Построение разреза.
▼Как погасить вид.
▼Как скрыть рамки погашенного вида.
▼Как отключить проекционную связь.
▼Простановка позиционных линий выносок.
▼Простановка обозначений посадок.
▼Простановка квалитетов и предельных отклонений.
▼Использование Справочника кодов и наименований.
▼Заполнение графы Масштаб.
8.1. Создание видов

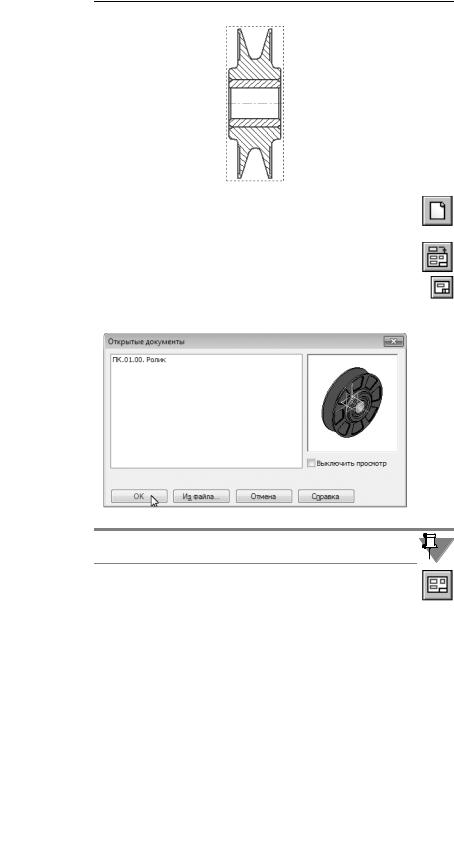

Чертеж сборочной единицы Ролик должен содержать единст венный вид — его разрез. Сразу создать такой вид нельзя. Вна чале придется создать два вида: Главный вид и вид Слева. Отказаться от создания Главного вида невозможно, а вид Слева потребуется для размещения в нем линии разреза, по которой будет автоматически построен разрез. После построе ния разреза вид Слева можно скрыть.
246

Урок №8. Создание сборочного чертежа
▼Нажмите кнопку Создать на панели Стандартная, укажите тип создаваемого документа Чертеж и на жмите кнопку ОК.
▼Нажмите кнопку Стандартные виды на инстру ментальной панели Виды.
▼Если окно сборочной единицы ПК.01.00. Ролик от крыто, просто нажмите кнопку OK.
Если окно сборочной единицы было закрыто, нажмите кнопку Из файла и укажите ее положение на диске.

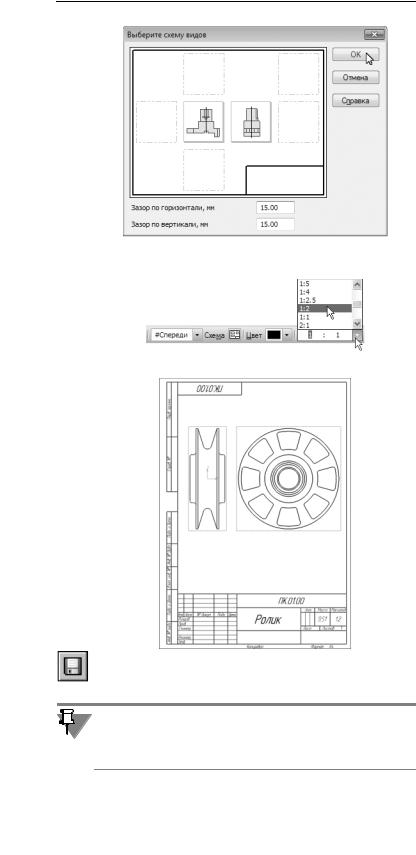

▼Нажмите кнопку Схема видов на Панели свойств. Откажитесь от создания вида Сверху и нажмите кнопку ОК.
247

Азбука КОМПАС 3D
▼Раскройте список Масштаб вида и укажите мас штаб уменьшения 1:2.
▼Укажите положение видов на чертеже.
▼Сохраните чертеж на диске под именем ПК.01.00. Ролик в папке \Tutorials\Блок направляющий.
Обратите внимание: поле Имя файла диалогового окна сохра нения документа должно быть заполнено автоматически. Если этого не произошло, проверьте настройку системы (см. раздел 1.1 на с. 27).
248

Урок №8. Создание сборочного чертежа
Дальнейшую работу над чертежом нужно выполнять в параме трическом режиме.
▼ Настройте в чертеже параметрический режим.
Настройка параметрического режима в ассоциативных чертежах
▼Включите кнопку Параметрический режим на панели Текущее состояние.

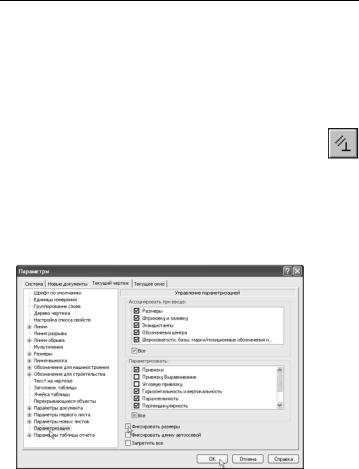

▼Выполните команду Сервис — Параметры.
На экране откроется окно Параметры с активной вкладкой
Текущий чертеж.
▼Отключите опцию Фиксировать размеры и на жмите ОК.
249
