Азбука КОМПАС 3D

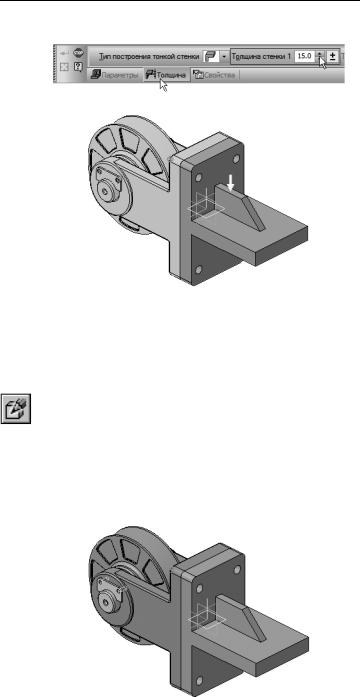

▼ Нажмите кнопку Создать объект.
Система построит ребро жесткости.
6.4. Редактирование компонента на месте
В любой момент можно прервать работу над деталью и вер нуться к работе со сборкой.
▼Отключите кнопку Редактировать на месте на па нели Текущее состояние.
▼Ответьте Да на запрос системы относительно со хранения изменений в детали.
Система вернется в режим редактирования сборки. Все компо ненты восстановят свой цвет — они вновь доступны для редак тирования.
В любой момент можно продолжить работу над любой деталью в контексте сборки.
▼Проследите за тем, чтобы элемент Деталь в Дереве модели был текущим.
214
Урок №6. Создание компонента на месте

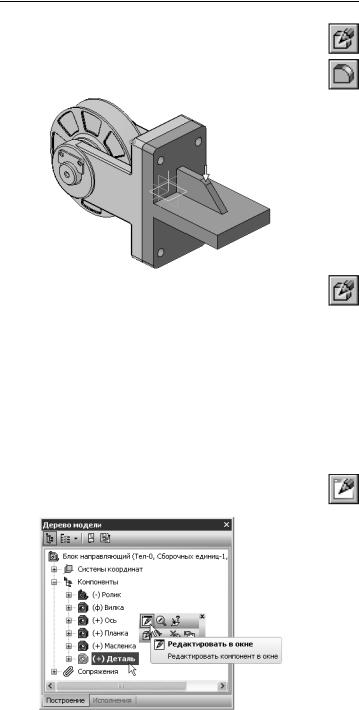

▼Нажмите кнопку Редактировать на месте — си стема вернется в режим редактирования детали.
▼На ребре жесткости постройте скругление ради усом 20 мм.
▼Отключите кнопку Редактировать на месте.
▼Ответьте Да на запросы системы относительно со хранения изменений в детали.
6.5. Редактирование компонента в окне
После того как основные элементы детали определены в кон тексте сборки, дальнейшую работу над ней можно продолжить в отдельном окне.
▼Укажите компонент Деталь в Дереве модели и вы полните из контекстного меню команду Редакти ровать в окне.
Деталь Кронштейн будет открыта в отдельном окне.
215
Азбука КОМПАС 3D

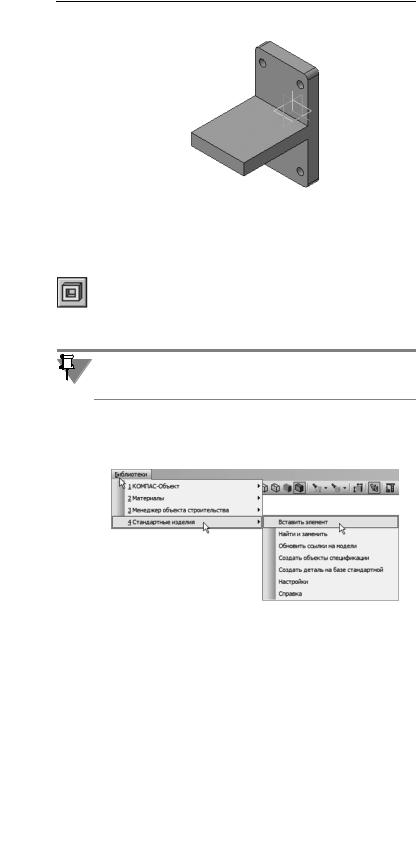

▼ Установите ориентацию Изометрия XYZ.
6.6. Построение отверстий. Библиотека Стандартные Изделия
В опорной площадке нужно построить четыре сквозных от верстия. Для этой цели можно использовать либо команду Вы резать выдавливанием, либо команды построения от верстий. Более высокий уровень сервиса можно получить при использовании Библиотеки Стандартные Изделия.
Если у вас нет лицензии на использование Библиотеки Стан дартные Изделия, постройте отверстие с помощью одной из двух упомянутых выше команд.
▼Для того чтобы открыть Библиотеку Стандартные Изделия, вызовите команду Библиотеки — Стан дартные изделия — Вставить элемент.
216
Урок №6. Создание компонента на месте

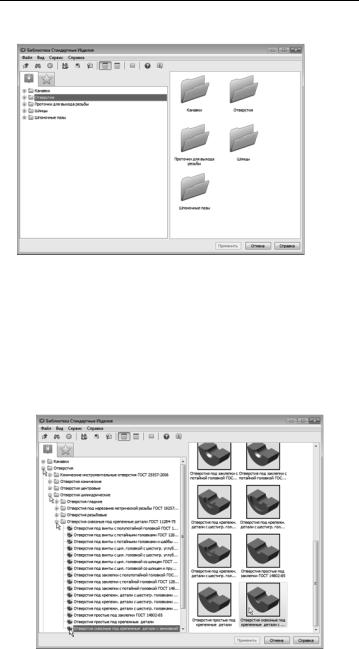

На экране откроется окно Библиотеки Стандартные Изделия.
▼В Дереве библиотеки, расположенном в Области навигации, раскройте «ветви» Отверстия — Отвер стия цилиндрические — Отверстия сквозные под крепежные детали ГОСТ 11284 75.
▼Выполните двойной щелчок мышью на элементе
Отверстия сквозные под крепежные детали с зенковкой — система перейдет в режим позицио нирования отверстия.
217
Азбука КОМПАС 3D

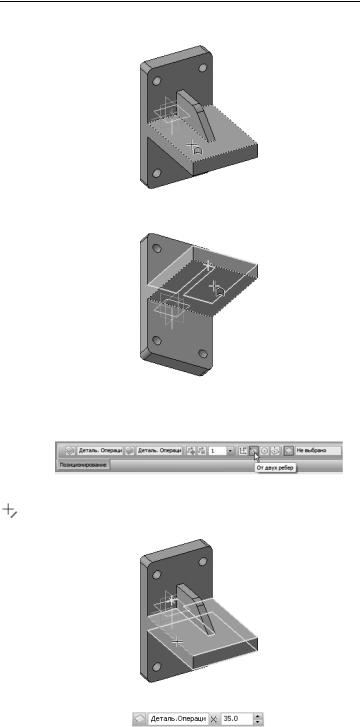

▼ В окне модели укажите грань опорной площадки.
▼Поверните модель и укажите обратную грань опорной площадки.
▼Определите способ позиционирования отверстия. Для этого на Панели свойств нажмите кнопку От двух ребер.
▼Поверните модель и аккуратно укажите длинное ребро на опорной площадке. Курсор должен нахо диться в режиме выбора ребер.
▼ В поле Координата X введите значение 35 мм.
218
Урок №6. Создание компонента на месте

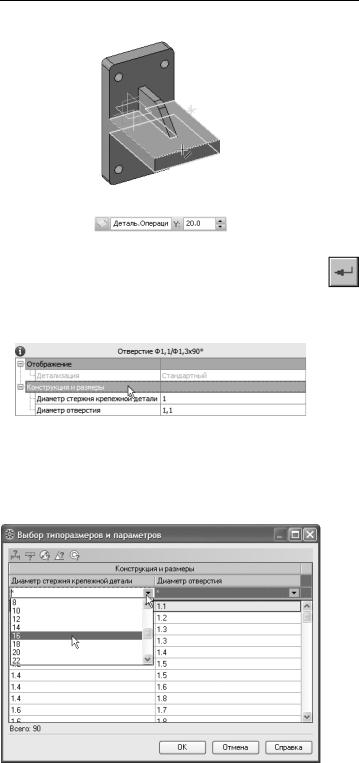

▼ Укажите короткое ребро на опорной площадке.
▼В поле Координата Y введите значение 20 мм.
▼На Панели специального управления нажмите кнопку Создать объект. Позиционирование отвер стия закончено.
▼Выполните двойной щелчок мышью в поле Кон струкция и размеры.
▼В окне Выбор типоразмера и параметров от кройте список Диаметр стержня крепежной де тали.
▼ В списке укажите диаметр крепежной детали
16 мм.
219
Азбука КОМПАС 3D

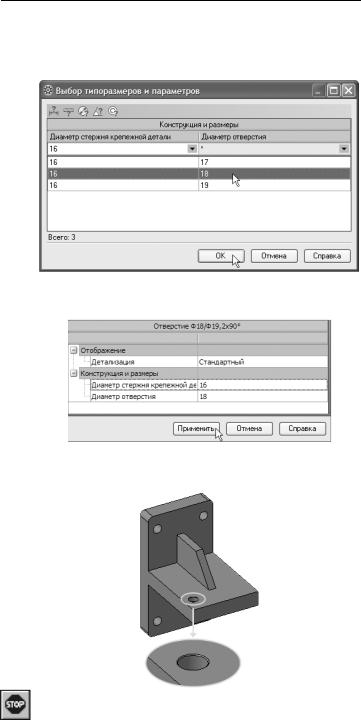

▼Система предложит три варианта отверстий раз ного диаметра. Укажите значение 18 мм и нажмите кнопку ОК.
▼В окне Библиотеки Стандартные Изделия нажмите кнопку Применить.
В модели будет построено отверстие, а в Дереве модели поя вится новый элемент.
▼Нажмите кнопку Прервать команду на Панели специального управления.
▼Щелчком на кнопке Отмена закройте окно Библи отеки Стандартные Изделия.
220
