Урок №3. Моделирование поверхностей

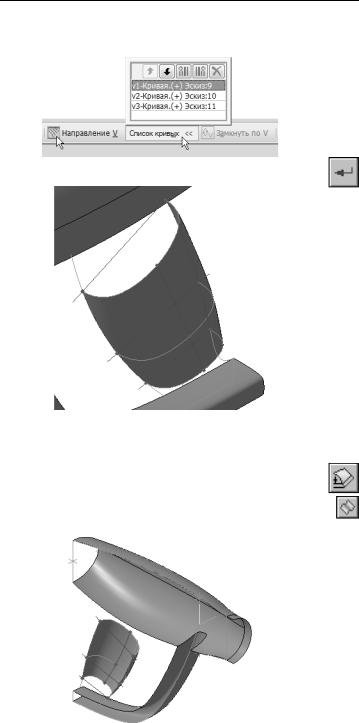

Указанные объекты отображаются на Панели свойств в списке кривых данного направления.

▼ Нажмите кнопку Создать объект.

3.16. Продление поверхности

Рукоятку нужно продлить вниз до Гарды.

▼Нажмите кнопку Продление поверхности на па нели Поверхности.

▼Разверните модель.

▼ Увеличьте масштаб.

133

Азбука КОМПАС 3D

▼ Укажите ребро поверхности Рукоятки.

▼В поле Длина на Панели свойств введите значение

23 мм.

134

Урок №3. Моделирование поверхностей

▼Установите ориентацию Слева. Убедитесь, что ни жнее ребро Рукоятки целиком расположено внутри

Гарды.

▼ Нажмите кнопку Создать объект.

3.17. Усечение поверхностей

Лишние участки поверхностей Гарды и Рукоятки нужно уда лить.

▼ Нажмите кнопку Усечение поверхности на па нели Поверхности.

135

Азбука КОМПАС 3D

▼Разверните модель и укажите Рукоятку — повер хность для усечения.

▼На Панели свойств нажмите кнопку Секущий объект.

▼Укажите Гарду.

▼Убедитесь, что указатель направлен вниз. При не обходимости с помощью кнопки Сменить на правление усечения измените направление.

136

Урок №3. Моделирование поверхностей

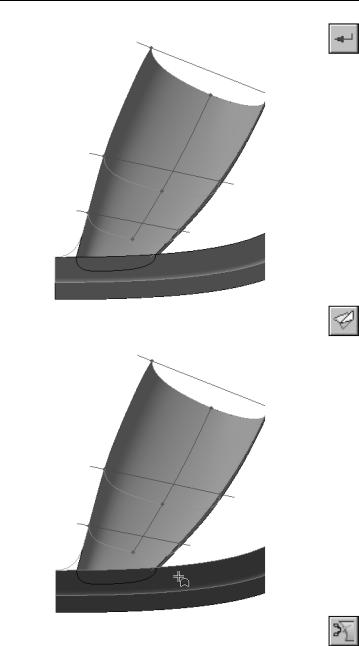

▼ Нажмите кнопку Создать объект.

▼ Вновь нажмите кнопку Усечение поверхности.

▼ Укажите Гарду.

▼ Нажмите кнопку Секущий объект.

137
