Урок №3. Моделирование поверхностей

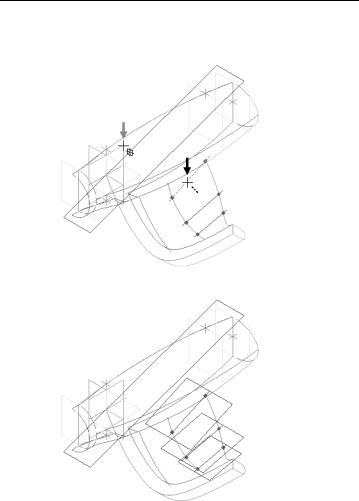

▼В окне модели укажите ось и Плоскость ZY — будет построена плоскость.
▼ Постройте плоскости через остальные оси.
3.12. Построение эскизов
На созданных плоскостях нужно построить три эскиза, которые образуют сеть кривых для поверхности Рукоятки.
123

Азбука КОМПАС 3D

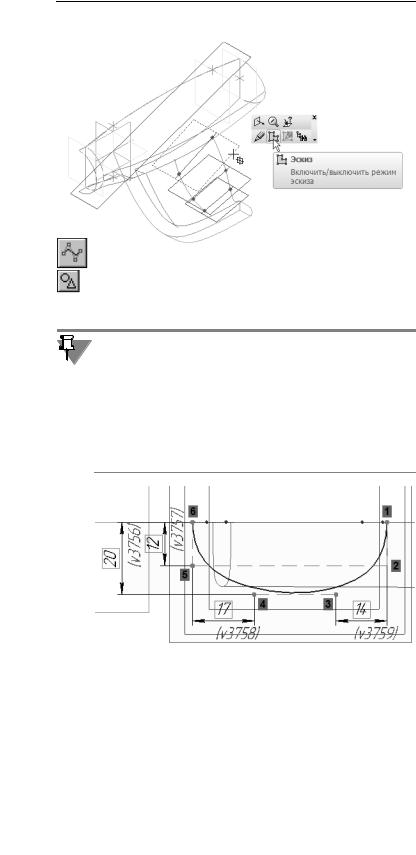

▼ Создайте эскиз на Плоскость через ребро и грань:1.
▼ С помощью команды NURBS на панели Геометрия постройте эскиз с размерами, показанными на ри сунке. Построение такого эскиза было описано выше.
Чтобы не запутаться в точках, начинайте построение NURBS кривой, когда модель чуть развернута. Не забудьте, что началь ную 1 и конечную 6 точки кривой нужно обязательно указать с помощью привязки Ближайшая точка. Для правильного по строения поверхности Рукоятки эти точки имеют критическое значение. Чтобы избежать ошибок, пользуйтесь локальной привязкой и увеличивайте масштаб! Наложение параметриче ских связей и простановку размеров удобнее выполнять, когда плоскость эскиза параллельна экрану.
124

Урок №3. Моделирование поверхностей

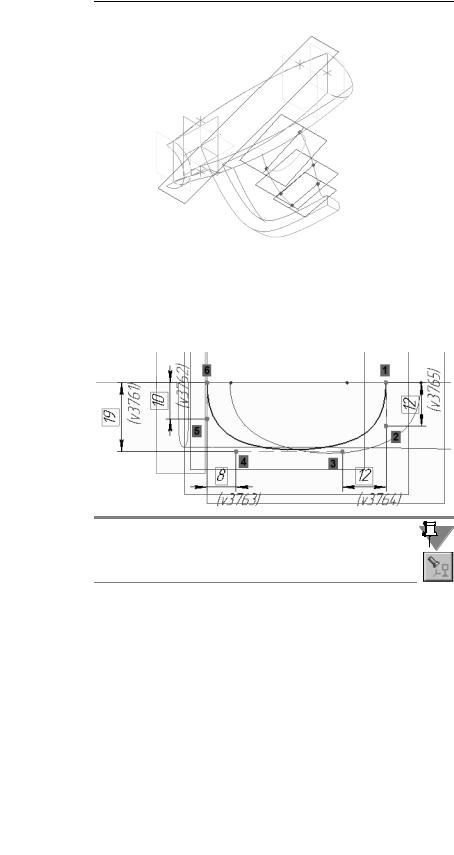

После построения эскиза модель должна выглядеть так.
▼На Плоскость через ребро и грань:2 создайте такой эскиз.
Этот эскиз немного отличается от предыдущего — не нужно выравнивать точки 2 и 5 по вертикали, иначе вы не сможете проставить для них разные размеры 10 мм и 12 мм по горизон тали.
Если прочие элементы модели мешают оформлению текущего эскиза, их можно временно скрыть. Для этого нажмите кнопку Скрыть все объекты на панели Вид. После оформление эски за не забудьте включить ее снова.
125

Азбука КОМПАС 3D

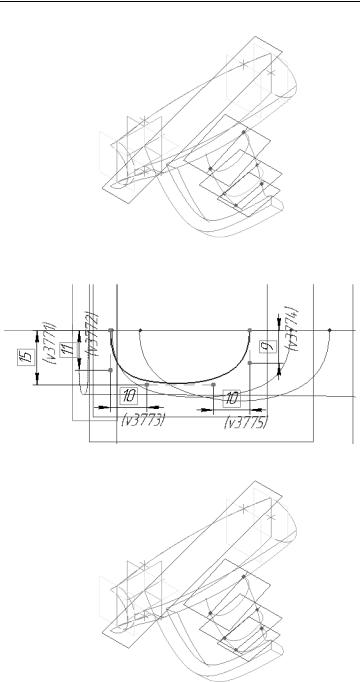

Теперь модель должна выглядеть так.
▼На Плоскость через ребро и грань:3 создайте такой эскиз.
После построения всех трех эскизов модель должна выглядеть так.
3.13. Усечение кривых
Теперь можно приступить к созданию сети кривых в вертикаль ном направлении. Для придания Рукоятке нужной формы таких
126

Урок №3. Моделирование поверхностей

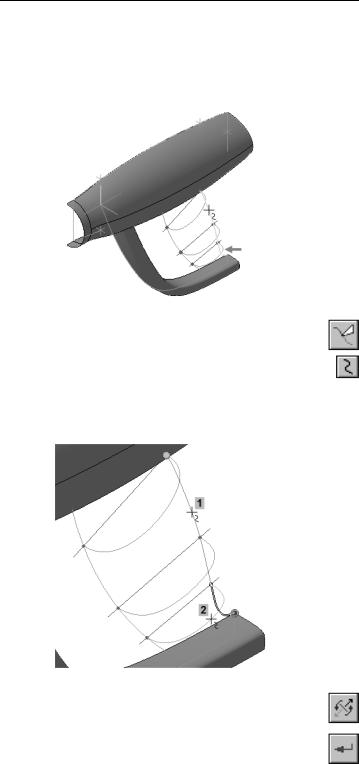

кривых потребуется три. Две кривые можно построить на осно ве кривых в Эскиз:1.
▼ Укажите правую кривую в Эскиз:1.
Кривая слишком длинная, она имеет лишний участок, располо женный ниже Эскиз:11.
Можно создавать новые объекты, являющиеся частью сущест вующих.
▼Нажмите кнопку Усечение кривой на панели
Пространственные кривые.
▼Увеличьте изображение.
▼Укажите кривую для усечения — курсор 1.
▼Укажите секущий объект — курсор 2.
▼Для выбора участка, расположенного над секущим объектом, нажмите кнопку Сменить направ ление усечения на Панели свойств.
▼ Нажмите кнопку Создать объект.
127

Азбука КОМПАС 3D

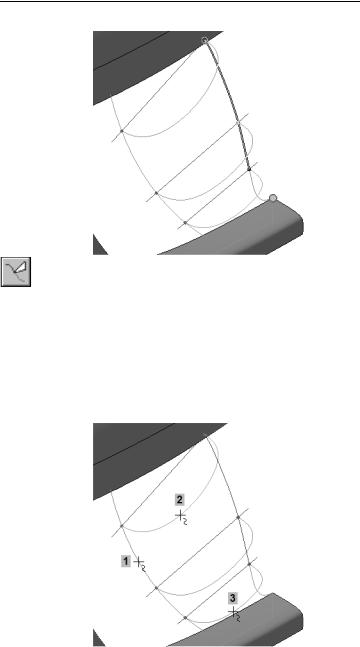

▼ Вновь нажмите кнопку Усечение кривой.
▼ Укажите кривую для усечения — курсор 1.
Кривая имеет два лишних участка, расположенные выше Эскиз:9 и ниже Эскиз:11. Кривые можно усекать сразу двумя объектами.
▼Включите опцию Два секущих объекта на Панели свойств.
▼Укажите секущие объекты — курсоры 2 и 3.
128
