ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение высшего профессионального образования

«Ульяновский государственный технический университет»

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ

Методические указания к самостоятельной работе студентов

Составители: В. И. Чурбанов,

А. Ю. Лапшов, Л. Л. Сидоровская

Ульяновск

2009

1

УДК 514.1 (076)

ББК 22.151.3 я7

У 75

Рецензент кандидат технических наук, доцент кафедры «Строительные конструкции» Е. Г. Дементьев

Одобрено секцией методических пособий научно-методического совета университета

Условные графические обозначения на строительных чертежах : ме-

У 75 тодические указания к самостоятельной работе студентов / сост. : В. И. Чурбанов, А. Ю. Лапшов, Л. Л. Сидоровская. – Ульяновск : УлГТУ, 2009. – 45 с.

Написаны в соответствии с рабочей программой дисциплины «Начертательная геометрия. Инженерная графика» и предназначены для студентов строительных специальностей всех форм обучения.

В методических указаниях помещены требования к оформлению чертежей, вариант задания, образец выполнения работы и контрольные вопросы для самопроверки.

Работа подготовлена на кафедре АСП.

УДК 514.1 (076) ББК 22.151.3 я7

© В. И. Чурбанов, А. Ю. Лапшов, Л. Л. Сидоровская, составление, 2009 © Оформление. УлГТУ, 2009

2

3

ПРЕДВАРИТЕЛЬНЫЕ ЗАМЕЧАНИЯ

При переходе от общетехнической части к специальной (строительной) части курса «Инженерная графика» возникают сложности с правильностью оформления строительных чертежей. Строительные чертежи оформляются по стандартам Единой системы конструкторской документации (ЕСКД) с учётом требований Системы проектной документации для строительства (СПДС). В методических указаниях изложены основные отличия в правилах оформления строительных чертежей; поясняются основные термины, часто употребляемые в строительной практике; даны условные графические обозначения элементов строительных конструкций и санитарно-технического оборудования.

1.ЦЕЛЬ РАСЧЕТНО-ГРАФИЧЕСКОЙ РАБОТЫ

1.1.Освоить правила оформления строительных чертежей, условные графические обозначения элементов строительных конструкций, условные графические изображения санитарно-технического оборудования, изображения дымоходов, вентиляционных каналов, вытяжек.

1.2.Познакомить с некоторыми терминами, встречающимися при чтении строительных чертежей.

2. СОДЕРЖАНИЕ РАБОТЫ

На листе формата А2 , расположенном вертикально, в левой его половине

вмасштабе 1:50 вычертить разрез лестничной клетки; в правой верхней четверти формата в масштабе 1:50 вычертить изображение оконных и дверных проёмов с четвертями и без четвертей (в плане и в разрезе) и условные изображения санитарно-технического оборудования, в правой нижней четверти формата

вмасштабе 1:20 вычертить изображения в плане дымоходов, вентиляционных каналов и вытяжек, а также узел опирания лестничного марша на площадку. Содержание листа приведено в Приложении.

3.ОБЩИЕ ПРАВИЛА ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ

СТРОИТЕЛЬНЫХ ЧЕРТЕЖЕЙ

Строительными чертежами называют чертежи, которые содержат проекционные изображения строительных объектов или их частей и другие данные, необходимые для их возведения, а также для изготовления строительных изделий и конструкций.

Содержание и характер оформления строительных чертежей зависит не только от вида объекта и его назначения, но и от применяемых конструкций и

4

строительных материалов, методов возведения и стадий проектирования. Некоторые из них, например, чертежи индустриальных изделий и строительных конструкций, имеют много общего с машиностроительными чертежами. Однако вследствие больших различий в масштабах и видах строительных объектов, в оформлении строительных чертежей, в условных изображениях и обозначениях, применяемых на них, есть ряд особенностей.

При строительстве здания или сооружения выполняют большой объём работ. Эти работы подразделяют на общестроительные и специальные. Общестроительными считают работы, которые необходимо выполнять для строительства и отделки здания. Устройство водопровода, канализации, отопления и другие относят к специальным видам работ.

Рабочие чертежи, предназначенные для производства строительномонтажных работ, объединяют в комплекты по маркам. Марка состоит из заглавных букв названия определённой части проекта.

Например:

1.Генеральный план……………………………………….ГП

2.Архитектурные решения………………………………..АР

3.Архитектурно-строительные решения…………………АС

4.Конструкции железобетонные………………………….КЖ

5.Конструкции металлические……………………………КМ

6.Конструкции деревянные………………………………..КД и другие.

Масштабы. Изображения на строительных чертежах планов, фасадов, разрезов, деталей и других элементов гражданских, промышленных и сельскохозяйственных зданий выполняются в масштабах, установленных ГОСТ 2.30268, с учётом требований ГОСТ 21.501-93. Масштабы для этого вида чертежей приведены в таблице 3.1.

Масштаб изображения следует принимать минимальным – в зависимости от сложности чертежа, но обеспечивающим чёткость копий при современных способах размножения чертежей. В соответствии с ГОСТ 21.101-97 на листах основного комплекта рабочих чертежей, как правило, масштаб не проставляют. Однако при необходимости масштаб изображения может быть указан в основной надписи по типу «План типового этажа (1:100)» или над изображением, по типу «1-1 (1:50)», «А (1:20)». На чертежах строительных изделий масштаб проставляется в соответствующей графе основной надписи.

5

Таблица 3.1

Линии чертежа . На строительных чертежах применяют типы линий, предусмотренные ГОСТ 2.303-68. Однако назначение отдельных типов линий изменяется. Так, на плане и в разрезе здания видимые контуры обводят линиями разной толщины. Сплошной основной толстой линией обводят контуры простенков, попавших в секущую плоскость. Контуры проёмов, не попавшие в секущую плоскость, обводят сплошной тонкой линией.

Примерная толщина линий обводки основных строительных чертежей приведена в табл. 3.2, 3.3 и 3.4.

Таблица 3.2

Таблица 3.3

6

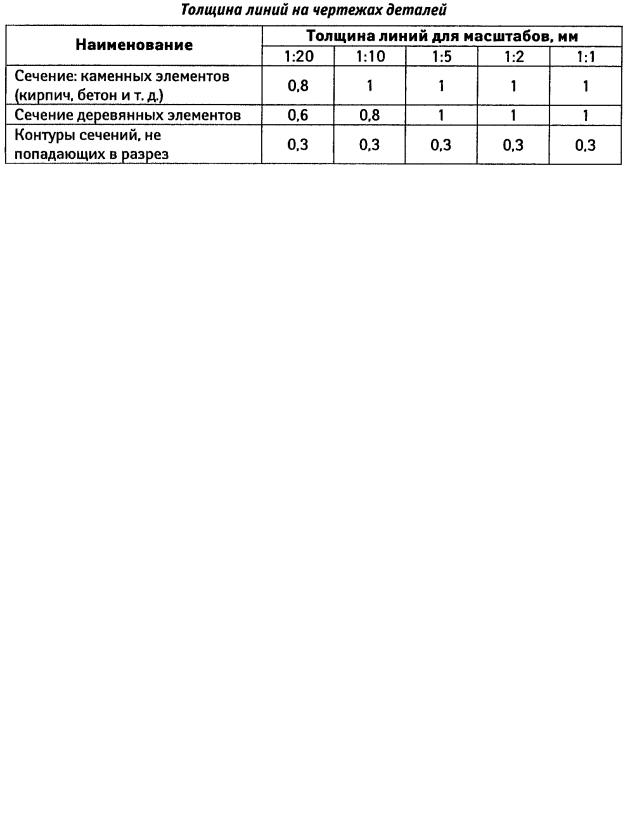

Таблица 3.4

Изображения. На строительных чертежах виды располагаются в соответствии с ГОСТ 2.305-68. Однако наименование видов отличается от принятого в стандарте. Например: «вид спереди» называют «главным фасадом», «виды слева и справа» – «боковыми фасадами», «вид сверху» и горизонтальный разрез здания – планом. Кроме того, на строительных чертежах название вида, как правило, надписывают над его изображением по типу «Фасад 1-5». При необходимости направление проецирования может быть указано одной или двумя стрелками. На чертежах металлических конструкций, где расположение видов несколько отличается от принятого, направление взгляда указывают стрелкой.

В строительных чертежах для наименования разреза допускается применять буквы, цифры и другие обозначения. В наименовании изображения допускается включать слово «разрез». Например: «Разрез 1-1».

Размеры. На строительных чертежах размеры наносят в соответствии с ГОСТ 2.307-68 с учётом требований ГОСТ 21.101-97 СПДС. Размеры в миллиметрах на строительных чертежах, как правило, наносят в виде замкнутой цепочки без указания единицы измерения. Если размеры проставляют в других единицах, это оговаривают в технических условиях к чертежам. Размерные линии на строительных чертежах ограничивают засечками – короткими штрихами длиной 2–4 мм, проводимыми под углом 45º к размерной линии. Толщина линии засечки равна толщине сплошной основной толстой линии. Размерные линии должны выступать за крайние выносные линии на 2–3 мм. Размерное число располагают над размерной линией на расстоянии 0,8–1,0 мм. Выносная линия должна выступать за размерную на 1–5 мм. Размерную линию на строи-

7

тельных чертежах ограничивают стрелками только в том случае, когда требуется указать диаметр, радиус окружности или угол.

Рис. 3.1. Случаи применения стрелок на размерных линиях

Центровые линии должны выступать за контур окружности или дуги на 1–5 мм, рекомендуемый выступ – 2–3 мм. При недостатке места над размерной линией допускается нанесение размерного числа под размерной линией на полке линии выноски или на продолжении размерной линии.

Рис. 3.2. Засечки вместо стрелок

При наличии в изображении ряда одинаковых элементов, расположенных на равных расстояниях друг от друга, размеры между ними проставляют только в начале и в конце ряда и указывают суммарный размер между крайними элементами в виде произведения числа повторений на повторяющийся размер.

Рис. 3.3. Простановка размеров на планах зданий

Условные отметки уровней (высоты, глубины) на планах, разрезах, фасадах показывают расстояние по высоте от уровня нулевой отметки. За нулевую отметку принимают поверхность какого-либо элемента конструкции здания или сооружения, расположенного вблизи планировочной поверхности зем-

8

ли. В жилых зданиях это чаще всего уровень пола первого этажа жилого помещения. В строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками. Десятичные знаки отделяют от целого числа запятой. Нулевая отметка указывается без знака (0,000). Отметка выше нулевой со знаком плюс (+1,200), ниже нулевой со знаком минус ( - 1,700). Знак отметки представляет собой стрелку с полочкой. При этом стрелку выполняют основными линиями длиной 2–4 мм, проведёнными под углом 45° к выносной линии или линии контура. Линии-выноски, вертикальную и горизонтальную, обводят сплошной тонкой линией. Когда около одного изображения располагаются друг над другом несколько знаков уровней, рекомендуется вертикальные линии отметки уровня размещать на одной вертикальной прямой, длину горизонтальных полочек делать одинаковой. Знак отметки может сопровождаться поясняющими надписями. Например: «Ур.ч.п.» – уровень чистого пола; «Ур.з.» – уровень земли.

Рис. 3.4. Размеры знака числовых отметок

На фасадах и разрезах отметки помещают на выносных линиях или линиях контура. На планах размерное число отметки проставляют в прямоугольнике, контур которого обводят сплошной тонкой линией или на полке линиивыноски (рис. 3.5).

Рис. 3.5. Простановка отметок на разрезах и фасадах

9

Рис. 3.6. Простановка отметок на планах

Основные надписи выполняются по ГОСТ 21.101-97 (СПДС). Этот стандарт устанавливает форму, размеры и порядок заполнения основных надписей на чертежах и текстовых документах. Содержание, расположение и размеры граф основных надписей должны соответствовать для чертежей зданий и сооружений – рис. 3.7 а, а для первого листа чертежей строительных изделий – рис. 3.7 б. Основные надписи располагают в правом нижнем углу формата чертежа. На листах формата А4 основная надпись выполняется вдоль короткой стороны. Для обводки основной надписи применяют сплошные толстые и тонкие линии по ГОСТ 2.303-68.

Рис. 3.7. Формы основной надписи

10
