Система канализации здания.

В здании жилого дома принимается хозяйственно-бытовая канализация для отвода загрязненных вод от моек, умывальников, ванн, унитазов, установленных и квартирах.

Система канализации состоит из дворовой и внутренних сетей, санитарно-технических приборов, гидрозатворов, устройств для чистки и вентиляции.

Умывальники и мойки оборудованы бутылочными сифонами.

Канализационные стояки объединяются под полом подвала. В каждой секции здания запроектировано по одному канализационному выпуску.

Диаметр стояков принимаем конструктивно, равным 100 мм. Диаметр выпусков и участков дворовой канализационной сети принимаем конструктивно и проверяем расчетом. Дворовую сеть проектируем из керамических труб по ГОСТ 286-82. Внутреннюю канализационную сеть предусматриваем по ГОСТ 6942.0-80.

По результатам конструирования строим аксонометрические схемы внутренней канализации (рис. 7).

Расчет системы канализации.

Расчет внутренних канализационных сетей выполняем по максимальному секундному расходу суточных вод.

На основе аксонометрической схемы К1 (рис. 7) принимаем расчетную схему (рис. 2) и определяем расчетные участки дли выпуска.

Рис.2 Расчетная схема выпуска К1.

Расчет выпусков и дворовой сети канализации ведем от наиболее удаленной точки 1 до существующего колодца городской сети С.К.

Для определения расчетных расходов стоков необходимо вычислить расчетные расходы воды в сетях холодного и горячего водоснабжения здания (общие) по формуле (4).

В нашем случае предусматривается местное приготовление горячей и холодной воды. Расходы холодной воды включают в себя расходы, идущие на горячее водоснабжение.

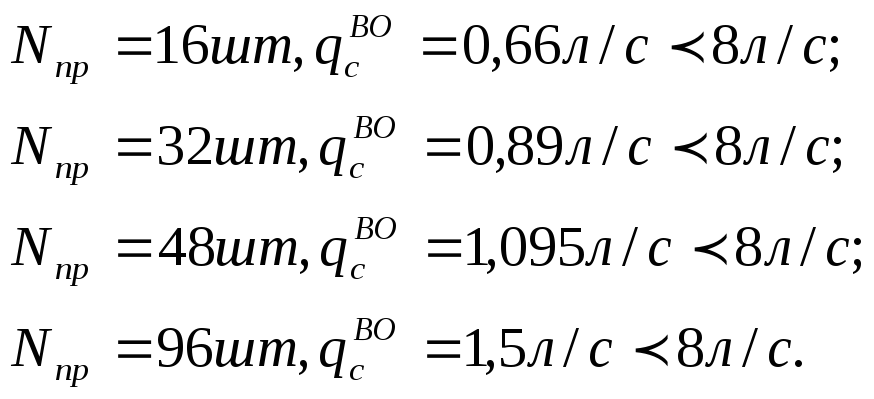

Для

По прил.3 определяем секундный расход сточных вод от прибора с наибольшим водоотведением (от унитаза).

Максимальный секундный расход сточных во вычисляем по формуле (10):

И так далее

Расчет канализационной сети производим, назначая скорость и наполнение, подбирая диаметр трубопровода и определяя уклон, по прил. 3.

При этом скорость движения жидкости должна быть не менее 0,7 м/с, а наполнение- не менее 0,3.

Выполняя гидравлический расчет канализационной сети, заполняем табл. 2.

Уч-ок

сети

,

л/с

L, м

d,

мм

i

V,

м/с

h/d

I*L,

м

Отметки

в нач. уч-ка

В кон.

уч-ка

1

2

3

4

5

6

7

8

9

10

11

1-2

2,3

3

100

0.2

0.79

0.4

0.5

0,06

-2.70

-2.76

2-3

2,5

1

100

0.2

0.79

0.45

0.53

0.01

-2,76

-2.77

3-4

2,7

3.5

100

0.2

0.7

0.45

0.54

0.07

-2,77

-2.84

4-К.1

2,7

3,5

100

0.2

0.8

0.45

0.54

0.07

127.16

127.09

К.1-К.2

2,7

18

150

0,01

0.7

0.3

0.18

127.04

126.86

К.2-К.З

3,2

25

150

0,01

0.71

0.3

0.25

12.86

126.61

К.З-К.4

3,2

10

150

0.01

0.71

0.3

-

0.1

126.61

126.51

К.4-К-К.

3,2

10

150

0.01

0.71

0.3

0.1

126.51

126.41

К.К.-С.К.

3,2

8

150

0.01

0.71

0.3

-

0.08

124.93

124.85

По результатам расчета канализационной сети строим продольный профиль дворовой сети. Построение ведем со стороны колодца 1 до контрольного колодца К.К и со стороны существующего колодца С.К. до контрольного. При этом учитываем, что сопряжение трубопроводов разных диаметров ведется по шелыгам.
