3. Разработка траншей одноковшовыми экскаваторами
Разработка траншеи экскаватором производится в продольном направлении - вдоль траншеи, как правило, о односторонним расположением отвала грунта (рис.2.4).
Выбор экскаватора следует проводить по двум критериям:
а)производительность экскаватора должна обеспечиватьтребуемый темп строительства,
определяемый чаще воего скоростью монтажных работ;
б)экскаватор требуемой производительности должен обеспечивать простую и экономичную
технологию разработки траншей, т.е. в приведенной на рос.2.4 схеме должны выполняться
следующие условия:
где,
- соответственно максимально возможный
и требуемый радиусы разгрузки
экскаватора, м;
-максимально
возможная высота разгрузки, м;
-высота отвала
грунта, м;
соответственно
максимально возможный и требуемый
радиусы копания, м
,
(2.2)
где ri – расстояние в плане до наиболее удаленных точек забоя (рис.2.4), м;
hi – глубина расположения точек забоя,м.
Например, для точки
I
(рис.2)
Для точки 2
;
Геометрические параметры отвала грунта определяют следующим образом:

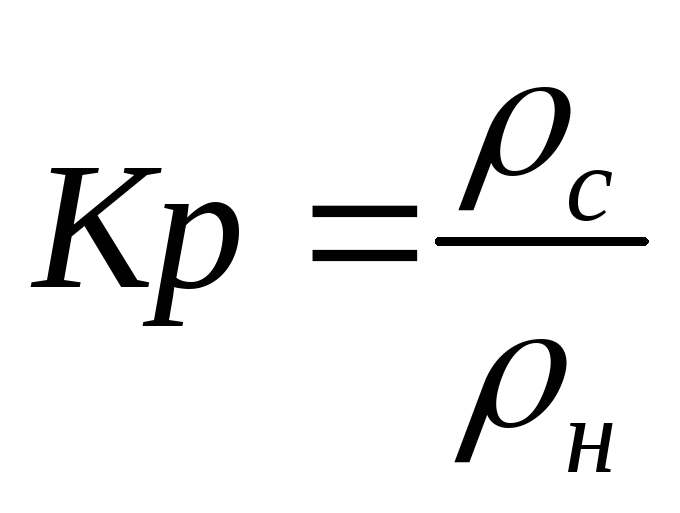

площадь поперечного сечения отвала Fотв равна площади поперечного сечения траншеи Fтр , умноженной на коэффициент разрыхления Кр, равный
,
(2.3)
где
,
-
плотность
грунта естественного сложения и
насыпного, кг/м3;
- крутизна откоса отвала (I:П ) равна 1:1;
- расстояние от подошвы отвала до бровки траншеи 5 равно 0,5-1,0 м.
Если выполняется условие
,
(2.4)
то при одностороннем отвале экскаватор можно ставить по оси траншеи. Однако, такая установка связана со значительным недоиспользованием возможности экскаватора по копанию, т.к. в этом случае
(2.5)
Более рациональной является установка экскаватора со смещением оси его движения в сторону отвала, что обеспечивает равномерное использование возможностей экскаватора по копанию и разгрузке, т.е. выполнение условий (2.1) без излишних запасов, а также уменьшения угла поворота экскаватора в рабочем цикле. Величину смещения оси движения экскаватора можно определить по формуле
,
(2.6)
с последующей проверкой условия (2.1).
4. Монтаж трубопроводов и коллекторов
Выбор крана для монтажа подземных сетей определяется массой труб и элементов коллекторов требуемым вылетом стрелы крана L , который зависит от геометрических характеристик поперечного сечения траншеи и требуемого расстояния от ближней опоры крана до бровки траншея а (рис.2.5).
(2.7)
Расстояние а следует принимать по таблице 2.13
Таблица 2.13
Глубина траншеи, м
|
Наименьшее расстояние от бровки траншеи до ближней опоры крана а (м) для грунтов | |||
песчаного гравелистого |
супесчаного |
суглинистого |
глинистого | |
I |
1,5 |
1,25 |
1,0 |
1.0 |
2 |
2,75 |
2.4 |
2.0 |
1,5 |
3 |
4,0 |
3,6 |
3,25 |
2.0 |
4 |
5,0 |
4.4 |
4,0 |
2,5 |
5 |
6,0 |
5,3 |
4,75 |
3.0 |
При укладке коммуникаций в совмещенной траншее кран целесообразно располагать с таким расчетом, чтобы монтаж наиболее тяжелых элементов проводился при наименьшем вылете стрелы.
