внутренний d1 и средний d 2 , рассматривая которые следует отдельно говорить о резьбах цилиндрических и конических.
Наружный диаметр цилиндрической резьбы d - диаметр воображаемого кругового цилиндра, описанного вокруг вершин наружной резьбы.
Внутренний диаметр цилиндрической резьбы d1 - диаметр воображаемого кругового цилиндра, описанного вокруг вершин внутренней резьбы.
Средний диаметр цилиндрической резьбы d2 - диаметр воображаемого прямого кругового цилиндра, соосного с осью резьбы и пересекающего витки резьбы таким образом, что ширина выступов резьбы и ширина канавок в сечении одинаковы.
Для конических резьб все три диаметра резьбы измеряются в основной плоскости - расчетном сечении (см. раздел 7.7).
На рис. 7.6 показан также внутренний диаметр d3 наружной резьбы по впадине .
7.4. Условное изображение резьбы на чертежах
На чертежах резьба, как правило, изображается условно, так как вычерчивание её действительной формы очень трудоемко.
Согласно ГОСТ 2.311-68* все резьбы на чертежах изображают одинаково, показывая линии, соответствующие оси резьбы, наружному и внутреннему диаметрам резьбы и границе резьбы.
7.4.1.Изображение наружной резьбы

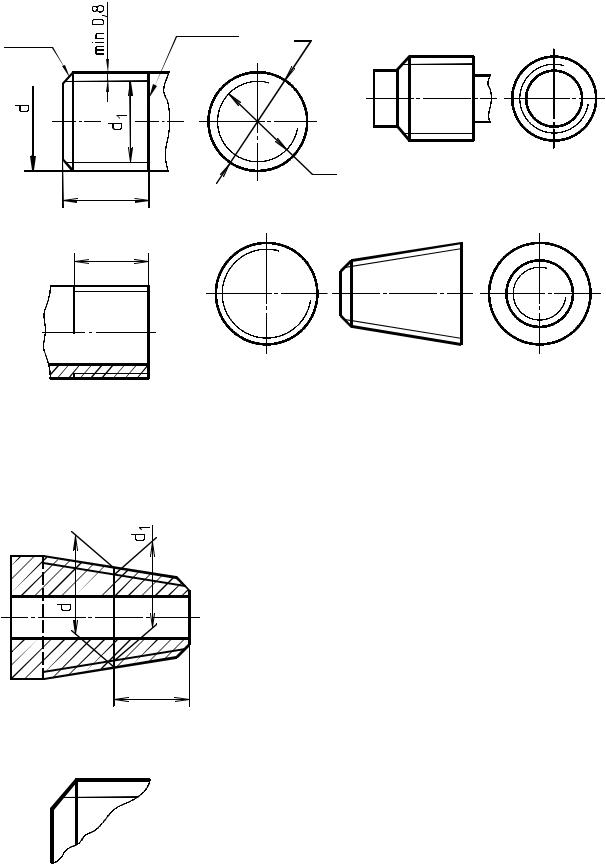

Резьбу на стержне изображают сплошными основными линиями по наружному диаметру d резьбы и сплошными тонкими линиями по внутреннему диаметру d1 (рис. 7.7, 7.8).
Сплошную тонкую линию при изображении резьбы проводят на расстоянии не менее 0,8 мм от основной линии и не более величины шага резьбы (рис. 7.7а).
На изображениях, полученных проецированием на плоскость, параллельную оси стержня, сплошную тонкую линию по внутреннему диаметру проводят на всю длину резьбы, пересекая линию фаски и подходя примерно к середине образующей последней (рис. 7.9).
При выполнении вида стержня на плоскость, перпендикулярную его оси, по наружному диаметру резьбы основной линией проводят окружность, а по внутреннему диаметру резьбы сплошной
|
|
10 |
|
à) |
|
|
á) |
|
Граница |
d |
|
Фаска |
|
||
резьбы |
|
|
|
ñì. 8.3 |
|
|
|
|
|
|
d1
l
Длина резьбы ã)
â) l
Рис. 7.7
тонкой линией проводят дугу, примерно равную 3/4 окружности, разомкнутую в любом месте, но не начинающуюся и не заканчивающуюся на центровых линиях (рис. 7.7а,б,г).
Если на стержне, начинающемся с резьбы, есть фаска, не имеющая специального конструктивного назначения, то
она на этом виде не показывается (сравни-
те рис. 7.7а и 7.7б).
Штриховку в разрезах и сечениях на стержне наносят до линии наружного диаметра резьбы - основной линии (рис.
|
l2 |
7.7в, 7.8). |
|
Границу резьбы проводят в конце её |
|
|
|
|
Рис. 7.8 |
|
полного профиля до линии наружного |
|
диаметра резьбы, нанося её сплошной |
|
|
|
|
|
|
основной (рис. 7.7а,в) или штриховой |
|
|
линией, если граница резьбы невидимая |
|
|
(рис. 7.8). |
|
|
Обычно на чертеже наносят размер |
|
|
длины резьбы l с полным профилем, |
Рис. 7.9 |
|
указывая его, как показано на рис. 7.7а,в. |
11
На рис. 7.7г показано изображение резьбы на конической детали. Основную плоскость конической резьбы на стержне при необходимости указывают тонкой сплошной линией на расстоянии l2 от торца (рис. 7.8, 7.26).
7.4.2. Изображение внутренней резьбы

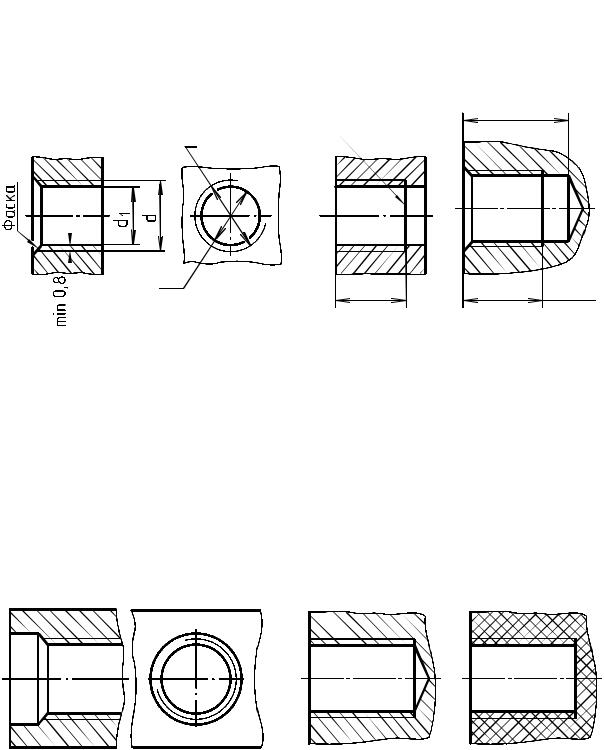

В продольном разрезе резьбового отверстия резьбу изображают сплошными основными линиями по внутреннему диаметру d1 и сплошными тонкими - по наружному диаметру d (рис. 7.10).
à) |
á) |
Граница |
â) |
Граница |
|
сверления |
|||||
d |
|
резьбы |
|
||
|
|
|
d1
l l Длина резьбы
Рис. 7.10
Штриховку в разрезах и сечениях наносят до сплошных основных линий, соответствующих внутреннему диаметру резьбы.
На виде, полученном проецированием на плоскость, перпендикулярную оси отверстия, по наружному диаметру резьбы сплошной тонкой линией проводят дугу, примерно равную 3/4 окружности, разомкнутую в любом месте, но не на центровых линиях, а по внутреннему диаметру основной линией проводят полную окружность (рис. 7.10а). Если отверстие начинается с резьбы, имеющей фаску, то фаска на этом виде не показывается (сравните рис. 7.10а и 7.11а).
à) |
á) |
â) |
Рис. 7.11
12
Границу линии резьбы в отверстии, как и на стержне, проводят сплошной основной линией в конце полного профиля резьбы до её наружного диаметра (рис. 7.10б,в). На этих рисунках нанесена длина l резьбы с полным профилем.
Глухое отверстие с резьбой называется гнездом (рис. 7.10в). Конечная часть гнезда имеет форму конуса с углом при вершине, близким к 120О (на чертеже его размеры не указываются), который образует режущая часть сверла. Размер глубины сверления рассчитывают и наносят только для цилиндрической части гнезда.
На чертежах, по которым резьбу не выполняют (чертежи общего вида, сборочные чертежи), конец гнезда допускается изображать, как показано на рис. 7.11б,в, даже при наличии разности между глубиной сверления и длиной резьбы.

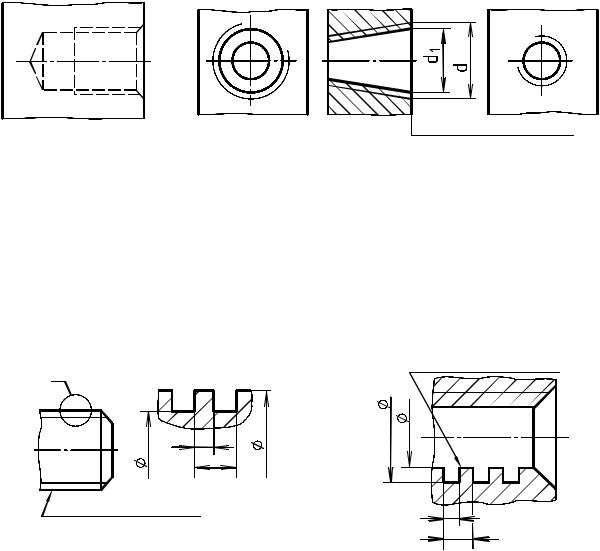

При изображении невидимой резьбы по её наружному и внутреннему диаметрам проводят штриховые линии (рис. 7.12).
|
Основная плоскость |
Рис. 7.12 |
Рис. 7.13 |
На рис. 7.13 показано отверстие с конической резьбой.
7.4.3. Изображение резьбы с нестандартным профилем
Резьбу с нестандартным профилем показывают одним из способов, приведенных на рис. 7.14, со всеми необходимыми размерами. Кроме этого на чертеже указывают дополнительные данные о числе заходов (если резьба многозаходная), о левом направлении резьбы и т.п. с добавлением слова “Резьба”.
À |
À(4:1) |
Резьба двухзаходная |
|
Резьба трехзаходная левая
Рис. 7.14
