7.3. Основные параметры резьбы
Стандартами установлены форма и размеры профиля и другие размеры для наиболее распространённых резьб.
К основным параметрам резьбы относят ось резьбы, её профиль, номинальный диаметр, шаг резьбы, а для многозаходной резьбы ещё и величину хода. Некоторые из этих параметров, как и другие размеры резьбы, приведены на рис. 7.6.
Ось резьбы - прямая, относительно которой происходит винтовое движение плоского контура, образующего резьбу.
Профиль резьбы - контур выступа и канавки резьбы в плоскости, проходящей через её ось (форма плоского контура, образующего резьбу).

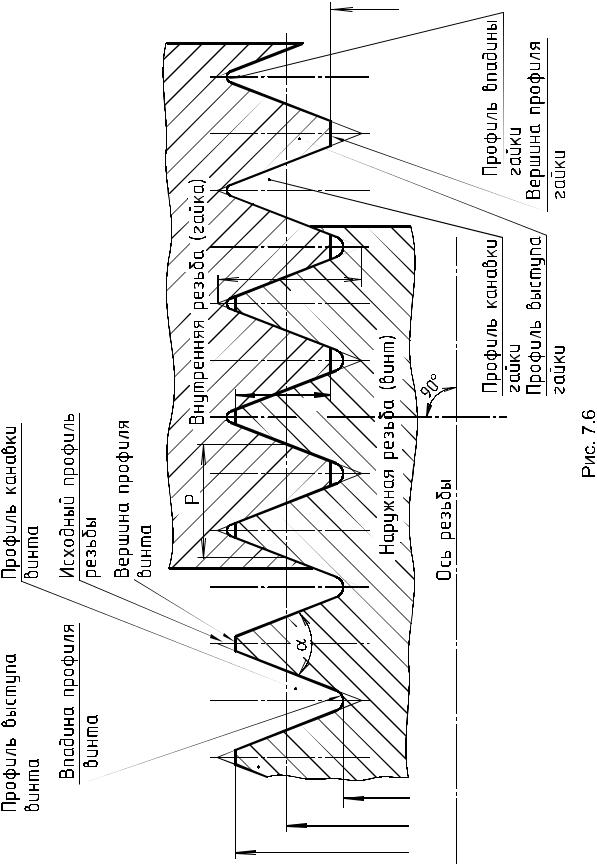

На рис. 7.6 показаны исходный профиль резьбы (в примере - треугольник, вершины которого изображены тонкой линией) и его элементы: угол профиля - угол между боковыми сторонами профиля; высота исходного профиля Í; вершины и впадины профиля на наружной и внутренней резьбе; рабочая высота профиля h - высота соприкосновения сторон профиля наружной и внутренней резьбы в направлении, перпендикулярном её оси.
Профиль наружной резьбы может отличаться от профиля внутренней размером вершин профиля (срезанной части исходного профиля), а также формой и размером впадин профиля. Более того, могут несколько отличаться между собой формой и размером вершины выступов и впадины канавок наружной резьбы (то же относится и к внутренней резьбе).
Номинальный диаметр резьбы - диаметр, определяющий размеры резьбы и используемый при её обозначении и (или) её образовании ( на рис. 7.6 не обозначен, см. разделы 7.5 - 7.7).
Шаг резьбы Ð - в общем случае это расстояние между средними точками соседних одноименных боковых сторон профиля в направлении, параллельном оси резьбы. Шаг конической резьбы - проекция на ось резьбы отрезка, соединяющего соседние вершины остроугольного исходного профиля резьбы (рис. 7.23).
Ход резьбы Ðh - расстояние относительного осевого смещения за один оборот винта при неподвижной гайке или гайки при неподвижном винте.
В однозаходной резьбе ход равен шагу (Ðh = Ð), а в многозаходной Ð = nÐ, где n - число заходов (рис. 7.1 и 7.5).
Каждую резьбу характеризуют три диаметра: наружный d,

8
d1
H
h
d3 d2 d
