10. СТАНДАРТНЫЕ КРЕПЕЖНЫЕ ИЗДЕЛИЯ

Для осуществления разъемного соединения деталей применяют различные стандартизированные резьбовые крепежные детали: болты, винты, шпильки, гайки, а также детали для их стопорения: шайбы, шплинты, штифты, проволока. Применение стандартных резьбовых изделий ускоряет процесс проектирования машин и механизмов, так как отпадает необходимость в разработке чертежей этих деталей, а также обеспечивает их полную взаимозаменяемость при сборке и ремонте машин без дополнительной подгонки.

10.1. Болты

Болт - это цилиндрический стержень, на одном конце которого имеется головка, а на другом - резьба с фаской для навинчивания гайки (рис. 10.1). В месте соединения стержня с головкой болта для снятия напряжений выполняют скругления.

Головка

Фаска

Рис. 10.1

	Опорная	Конструктивные формы и
	Опорная	размеры болтов регламентированы
	поверхность	размеры болтов регламентированы
		соответствующими стандартами.
	Резьба	На стандартных болтах выполняет-
	Фаска	ся стандартная метрическая резьба
	Фаска	с крупным и мелким шагами номи-
		нального диаметра d, которому
		соответствуют определенные раз-
		меры головки и ряд стандартных
		размеров длины l.

Наибольшее распространение получили болты нормальной точности с шестигранной головкой по ГОСТ 7798-70* и с шестигранной уменьшенной головкой по ГОСТ 7796-70*, которые могут быть четырех и пяти исполнений соответственно и иметь длину 8...300 мм и номинальные диаметры 6...48 мм (ГОСТ 7798-70*) и 8...48 мм (ГОСТ 7796-70*). Согласно ГОСТ 12414-66* на конце резьбы стержней болтов, винтов и шпилек могут выполняться десять форм фасок (сферические, цилиндрические и конические короткие и удлиненные и т. д.) [7]. Чаще всего применяют болты с конической фаской на конце резьбы с углом 90 при вершине исполнения 1 без отверстий в головке и стержне и исполнения 2 с отверстием в стержне для стопорения шплинтом при наворачивании прорезной

Таблица 10.1

Основные размеры болтов нормальной точности с шестигранной головкой по ГОСТ 7798-70* и уменьшенной шестигранной головкой по ГОСТ 7796-70*, мм

Исполнение 1

		l0	S
H	l

Исполнение 2

									D1=(0,9...0,95)S
									D=2S/ 3
				l1				d3	(рекомендуется)
				l1
			ГОСТ 7798-70*			ГОСТ 7796-70*
			S	H	D	S	H	D	R	d2	d3
			S	H	ÍÅ	S	H	ÍÅ
					МЕНЕЕ			МЕНЕЕ
6	1	-	10	4,0	10,9	-	-	-	0,25 ... 0,6	4,0	1,6	4
8	1,25	1	13	5,5	14,2	12	5	13,1	0,4 ... 1,1	5,5	2	4
10	1,5	1,25	17	7,0	18,7	14	6	15,3	0,4 ... 1,4	7,0	2,5	4
12	1,75 1,25		19	8,0	20,9	17	7	18,7	0,6 ... 1,6	8,5	3,2	5
(14)	2	1,5	22	9,0	24,3	19	8	20,9	0,6 ... 1,6	10,0	3,2	5
16	2	1,5	24	10,0	26,5	22	9	24,3	0,6 ... 1,6	12,0	4	6
(18)	2,5	1,5	27	12,0	29,9	24	10	26,5	0,6 ... 1,6	13,0	4	6
20	2,5	1,5	30	13,0	33,3	27	11	29,9	0,8 ... 2,2	15,0	4	6
(22)	2,5	1,5	32	14,0	35,0	30	12	33,3	0,8 ... 2,2	17,0	5	7
24	3	2	36	15,0	39,6	32	13	35,0	0,8 ... 2,2	18,0	5	7
(27)	3	2	41	17,0	45,2	36	15	39,6	1,0 ... 2,7	21,0	5	8
30	3,5	2	46	19,0	50,9	41	17	45,2	1,0 ... 2,7	23,0	6,3	9
36	4	3	55	23,0	60,8	50	20	55,4	1,0 ... 3,2	28,0	6,3	10
42	4,5	3	65	26,0	72,1	60	23	66,4	1,2 ... 3,3	32,0	8	11
48	5	3	75	30,0	83,6	70	26	77,7	1,6 ... 4,3	38,0	8	12

Таблица 10.2

Длина болтов нормальной точности с шестигранной головкой по ГОСТ 7798-70* и ГОСТ 7796-70*, мм

l	Длина резьбы l Î в зависимости от номинального диаметра резьбы d
l	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	42	48
8	х	х	-	-	-	-	-	-	-	-	-	-	-	-	-
10	х	х	х	-	-	-	-	-	-	-	-	-	-	-	-
12	х	х	х	-	-	-	-	-	-	-	-	-	-	-	-
14	х	х	х	х	-	-	-	-	-	-	-	-	-	-	-
16	х	х	х х		х	-	-	-	-	-	-	-	-	-	-
(18)	х	х	х	х	х	х	-	-	-	-	-	-	-	-	-
20	х	х	х	х	х х		х	-	-	-	-	-	-	-	-
(22)	18	х	х	х	х	х	х	-	-	-	-	-	-	-	-
25	18 х		х	х	х х		х	х	-	-	-	-	-	-	-
(28)	18	22	х	х	х	х	х	х	-	-	-	-	-	-	-
30	18 22 х			х	х х		х	х	х	-	-	-	-	-	-
(32)	18	22	26	х	х	х	х	х	х	х	-	-	-	-	-
35	18 22 26 30 х х						х	х	х	х	х	-	-	-	-
(38)	18	22	26	30	х	х	х	х	х	х	х	-	-	-	-
40	18	22	26	30	34	х	х	х	х	х	х	х	-	-	-
45	18	22	26	30	34	38	х	х	х	х	х	х	-	-	-
50	18	22	26	30	34	38	42	х	х	х	х	х	х	-	-
55	18	22	26	30	34	38	42	46	х	х	х	х	х	х	-
60	18	22	26	30	34	38	42	46	50	х	х	х	х	х	-
65	18	22	26	30	34	38	42	46	50	54	х	х	х	х	х
70	18	22	26	30	34	38	42	46	50	54	60	х	х	х	х
75	18	22	26	30	34	38	42	46	50	54	60	66	х	х	х
80	18 22 26 30 34					38	42	46	50	54	60	66	х	х	х
(85) 18		22	26	30	34	38	42	46	50	54	60	66	х	х	х
90	18	22	26	30	34	38	42	46	50	54	60	66	78	х	х
(95)	-	22	26	30	34	38	42	46	50	54	60	66	78	х	х
100	-	22	26	30	34	38	42	46	50	54	60	66	78	х	х
(105)	-	-	26	30	34	38	42	46	50	54	60	66	78	90	х
110	-	-	26	30	34	38	42	46	50	54	60	66	78	90	х
(115)	-	-	26	30	34	38	42	46	50	54	60	66	78	90	102
120	-	-	26	30	34	38	42	46	50	54	60	66	78	90	102
(125)	-	-	26	30	34	38	42	46	50	54	60	66	78	90	102
130	-	-	26	30	34	38	42	46	50	54	60	66	78	90	102
140	-	-	26	30	34	38	42	46	50	54	60	66	78	90	102

Продолжение табл. 10.2

l		Длина резьбы l Î в зависимости от номинального диаметра резьбы d
l	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	42	48
150	-	-	26	30	34	38	42	46	50	54	60	66	78	90	102
160	-	-	32	36	40	44	48	52	56	60	66	72	84	96	108
170	-	-	32	36	40	44	48	52	56	60	66	72	84	96	108
180	-	-	32	36	40	44	48	52	56	60	66	72	84	96	108
190	-	-	32	36	40	44	48	52	56	60	66	72	84	96	108
200	-	-	32	36	40	44	48	52	56	60	66	72	84	96	108
220	-	-	32	36	40	44	48	52	56	60	66	72	84	96	108
240	-	-	-	36	40	44	48	52	56	60	66	72	84	96	108
260	-	-	-	36	40	44	48	52	56	60	66	72	84	96	108
280	-	-	-	-	40	44	48	52	56	60	66	72	84	96	108
300	-	-	-	-	40	44	48	52	56	60	66	72	84	96	108

или корончатой гайки. Основные размеры этих болтов приведены в табл. 10.1 и 10.2, в которых используют такие обозначения:

d - номинальный диаметр резьбы; d1 - диаметр стержня болта; S - размер “под ключ”; Í - высота головки болта; D - диаметр окружности, описанной вокруг головки болта; D1 - диаметр основания конической фаски на головке болта; l - номинальная длина болта (длина стержня болта); lÎ- длина нарезки резьбы; R - радиус скруглений под головкой болта; d2- диаметр основания конической фаски на конце резьбы; d3 - диаметр отверстия в стержне болта под шплинт; l1 - расстояние от опорной поверхности головки болта до оси отверстия в стержне.

Болты с параметрами d и l, заключенными в скобки (табл. 10.1 и 10.2), применять не рекомендуется. Знаком “õ” в табл. 10.2 отмечены болты с резьбой по всей длине стержня.

Для учебных чертежей размер D следует брать не из табл. 10.1, а определять из выражения D=2S/ 3 .

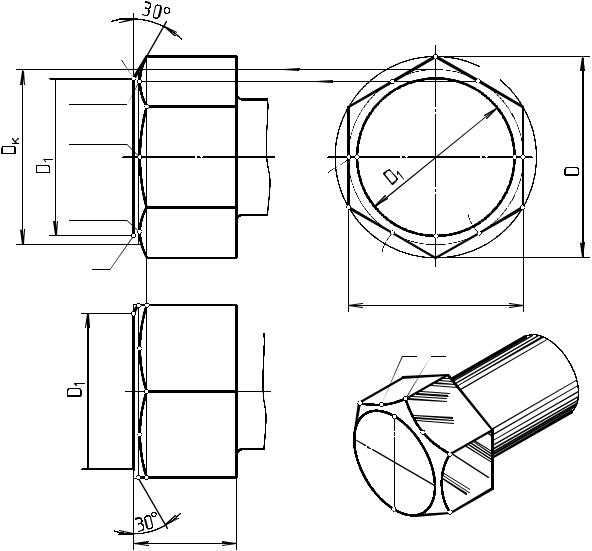

Рекомендуемая последовательность построения проекций головки болта с конической фаской (рис. 10.2):

1.Строят изображения головки болта без конической фаски - призмы высотой H, основанием которой является правильный шестиугольник, вписанный в окружность диаметром1 D.

2.Строят проекции окружности диаметром D =(0,9...0,95)S - линии пересечения торца головки болта с конической фаской. На виде

слева эта окружность проецируется в окружность, на главном виде -

вотрезок 1222 , на виде сверху - в отрезок 31 41 .

3.Определяют проекции нижних точек гипербол, по которым гра-

ни головки болта пересекают коническую фаску - точек 5,...,10 пересечения образующих конической поверхности с ребрами призмы.

Для этого на главном виде из точек 12 и 22 под углом 30 проводят проекции образующих конуса до пересечения их в точках 52 и 82 с проекциями ребер призмы. Точки 62-102 и 72 -92 находят на проекциях других её ребер с помощью отрезка 52 82 .

На виде сверху проекции точек 101 -91, 51-81 и 61-71 ищут на проекциях соответствующих ребер с помощью линий связи.

4. Определяют вершины гипербол - точки 11, ..., 16 пересечения образующих конуса, проведенных к серединам граней головок болта, с этими гранями.

12 52

162-112 122-152 62-102

132-142 72-92

22 82

151 101-91

31 161-141

51-81

111-131

41 61-71 121

163 53 113

103 13 63

33		43	123
153			123
153
93	133		7
	23		3
	23

143 83 S=Dê

16 5

3 6

2 7

Рис. 10.2

Для нахождения проекций этих точек на виде слева проводят окружность диаметром DÊ, вписанную в правильный шестиугольник.

Чтобы найти проекции 11 2-162, 122 -152 и 132 -142 вершин гипербол, на главном виде строят отрезок, в который проецируется

окружность диаметром DÊ , и проводят из точек 113, ...,	163 линии
связи.
На виде сверху из точек 31 и 41 под углом 30	проводят

проекции образующих конуса и находят точки 121 и 151 вершин гипербол. Проекции вершин 161-141 и 111-131 других гипербол - точки, расположенные на отрезке 121 151 (проекция окружности диаметром DÊ) в середине каждой из граней.

5. По трем найденным точкам (двум нижним и вершине) с помощью лекал строят проекции дуг гипербол. Дуги гипербол могут быть заменены дугами окружностей, проходящих через указанные точки.

При выполнении чертежа болта последний всегда располагают так, чтобы ось болта была параллельна основной надписи, а на главном виде были видны три грани его головки.

На сборочных чертежах и чертежах общих видов дают упрощенное или условное изображение болтов (см. раздел 11.1).

В условном обозначении болта указывают его наименование, исполнение болта (исполнение 1 не указывают), букву Ì и численное значение номинального диаметра резьбы d, шаг резьбы (крупный шаг не указывают), длину болта l и номер стандарта на конструкцию и размеры. Примеры условного обозначения болтов:

1. Áîëò Ì20õ60 ÃÎÑÒ 7798-70* - болт с шестигранной головкой нормальной точности, исполнения 1, диаметр резьбы 20 мм, шаг резьбы крупный 2,5 мм, длина болта 60 мм.

2. Áîëò 2Ì20õ60 ÃÎÑÒ 7798-70* - болт, аналогичный болту из примера 1, но исполнения 2.

3. Áîëò 2Ì20õ1,5õ60 ÃÎÑÒ 7798-70* - болт, аналогичный болту из примера 2, но с мелким шагом резьбы 1,5 мм.

4. Áîëò Ì20õ1,5õ60 ÃÎÑÒ 7796-70* - болт с уменьшенной шестигранной головкой нормальной точности, исполнения 1, диаметр резьбы 20 мм, шаг резьбы мелкий 1,5 мм, длина болта

60 мм.
