Таблица 8.14 Размеры канавок для сальниковых уплотнений и

толщины колец для них, мм

Размеры трапецеидального профиля канавки, которые устанавливает ГОСТ 11641-73*, рекомендуется наносить на выносном элементе, а на основном изображении детали следует давать размер l положения канавки (рис. 8.27).

8.6. Канавки под уплотнительные резиновые кольца круглого сечения по ГОСТ 9833-73

Часто для радиальных уплотнений неподвижных соединений деталей типа корпус - крышка и подвижных соединений деталей типа корпус (цилиндр) - поршень и корпус (крышка) - шток используют резиновые кольца круглого сечения (рис. 8.28). Эти кольца применяют также для торцевых уплотнений и уплотнений по

Рис. 8.28

Канавки, в которые устанавливают резиновые кольца, выполняют в одной из находящихся в контакте деталей, охватывающей (корпус, цилиндр, крышка) или охватываемой (поршень, шток). Размеры уплотнительных колец и канавок под них устанавливает ГОСТ 9833-73.

48

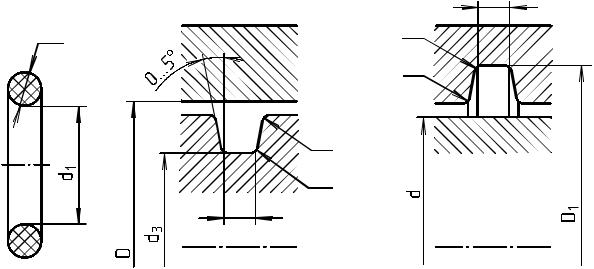

Для радиальных уплотнений форма и размеры резиновых колец круглого сечения, а также форма и размеры канавок и посадочных мест под них приведены на рис. 8.29 и в табл. 8.15. Определяющими размерами в табл. 8.15 служат диаметр сечения кольца d2 и внутренний диаметр кольца d1 . На рис. 8.28, 8.29 и в табл. 8.15 d - диаметр уплотняемого штока, D - диаметр уплотняемого цилиндра, d3 - диаметр посадочного места (проточки) под кольцо в охватываемой им детали, D1 - диаметр посадочного места (проточки) под кольцо в охватывающей его детали, b - ширина

R

R1

b

Rmax =0,2

R1max=0,4

Рис. 8.29

Номинальные диаметры d1 колец установлены до 300 мм. Размеры канавок для промежуточных диаметров, не приведенных в табл. 8.15, можно рассчитать, используя разницу соответствующих размеров для ближайшего меньшего из приведенных в табл. 8.15 диаметров.

Пусть, например, надо определить диаметры d, D, d3, D1 и ширину b для неподвижного соединения при размерах кольца d2=3ìì и d1 =24,5ìì. Для диаметра d2=3ìì ближайший меньший к диаметру d1 =24,5ìì размер, приведенный в табл. 8.15, равен 19,5ìì. Для диаметра d1 =19,5ìì разница в соответствующих размерах в мм

d3=d+0,3=25+0,3=25,3ìì; D1 =D-0,3=30-0,3=29,7ìì; b=4ìì.

50

ÀÁ

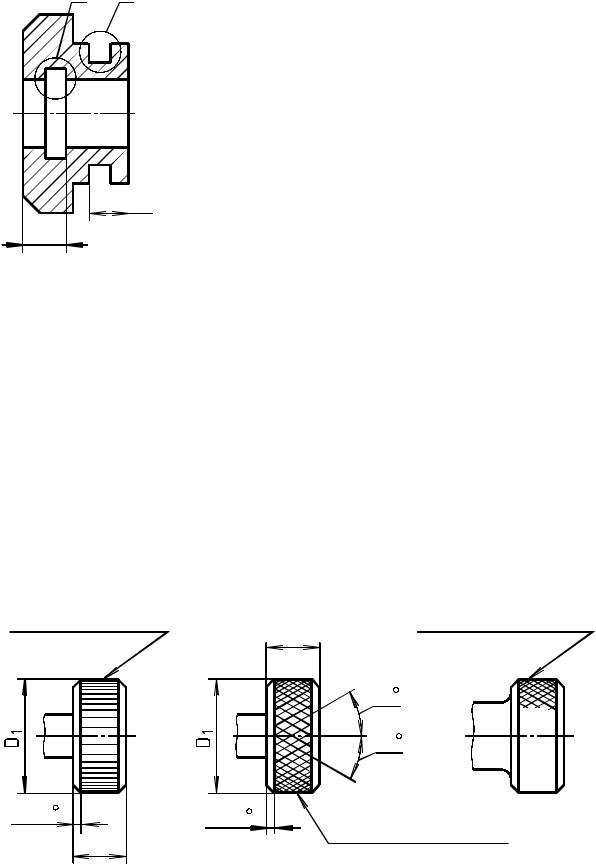

На чертеже детали канавку (проточку) под резиновые кольца изображают упрощенно (рис. 8.30), нанося её размеры на выносном элементе. На основном изображении при этом показывают размеры положения l1 и l2 канавок.

l2

l1 Рис. 8.30

8.7. Рифление

Чтобы деталь не проскальзывала в руках при повороте, на её поверхности выполняют рифление - рисунок определенного профиля, получаемый путем накатки, т. е. выдавливания части металла на поверхности изделия.

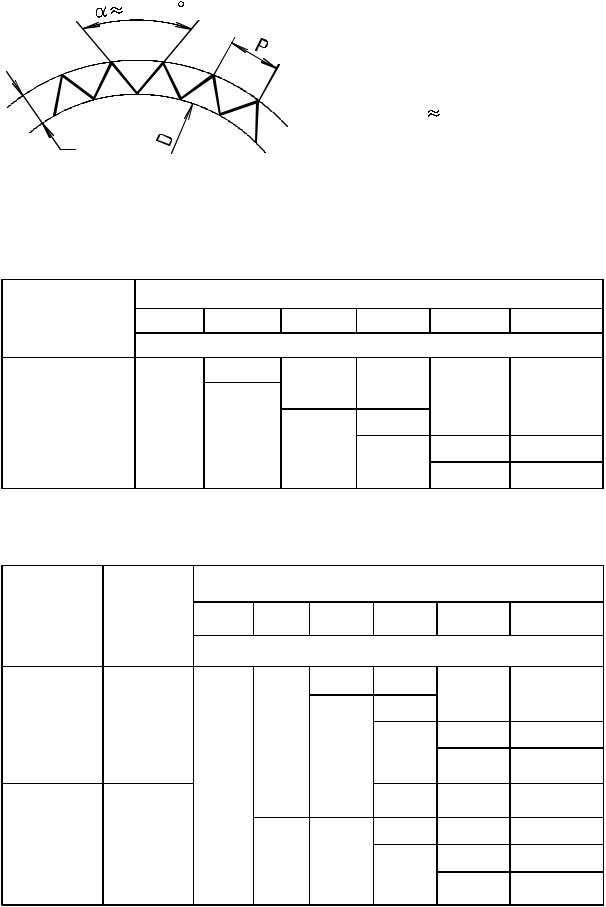

Рифление на чертеже обозначают рисунком и надписью. Рисунок упрощенно передает вид рифления, его наносят в пределах всего контура видимой части рифленой поверхности (рис. 8.31а и б) или на части поверхности (рис. 8.31в). В надписи указывают вид рифления (прямое или сетчатое), его шаг P (на рис. 8.31а и б он указан в параметрическом, а на рис. 8.31в в числовом виде) и номер стандарта ГОСТ 21474-75. Профиль рифления приведен на рис. 8.32.
