40) Основные функциональные возможности асad Civil 3d
Обработка инженерно-геодезических изысканий в AutoCAD Civil 3D. Автоматизация топографо-геодезических работ |
Подготовка ЦММ в AutoCAD Civil 3D. Подготовка топографической основы. |
Планирование и анализ в AutoCAD Civil 3D |
Проектирование генплана: горизонтальная планировка в AutoCAD Civil 3D. Разбивочный план, План благоустройства и озеленения |
Проектирование генплана: вертикальная планировка в AutoCAD Civil 3D. Создание модели генплана с помощью коридоров. План организации рельефа. План земляных масс. |
Проектирование генплана: вертикальная планировка в AutoCAD Civil 3D. Создание модели генплана с помощью объектов профилирования. План организации рельефа. План земляных масс. |
Автодороги трассы и профили в AutoCAD Civil 3D Проектирование автомобильных дорог: определение трасс в плане и профиле |
Проектирование автомобильных дорог в AutoCAD Civil 3D. Расчет объемов и создание выходных документов. |
Проектирование автомобильных дорог в AutoCAD Civil 3D. Моделирование коридоров. |
|
41) Импорт электронного полевого журнала тахеометрической съемки в АСAD Civil 3D
Импорт полевого журнала
Вступление
AutoCAD Civil 3D позволяет импортировать полевые журналы со всех электронных тахеометров и GPRS. В данном тест-драйве будет рассмотрена возможность импорта полевого журнала в формате TXT.

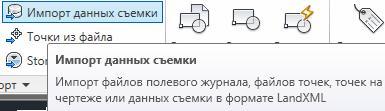

Откройте чертеж Топография.dwg. На ленте интерфейса, на вкладке Вставка выберите Импорт данных съемки.

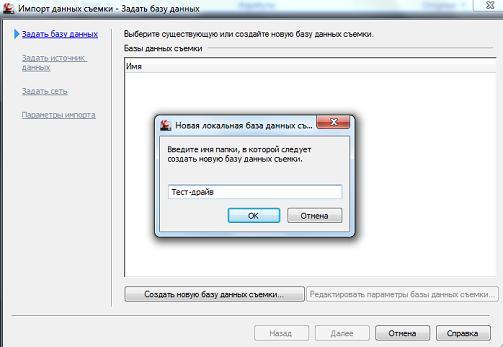

В появившемся окне Импорта данных съемки нажмите на кнопку Создать новую базу данных съемки.
Задайте имя Тест-драйв и нажмите ОК.
Выберите базу Тест-драйв, нажмите на кнопку Редактировать параметры базы данных съемки. Установите параметры единиц базы данных для метрической системы: расстояние Метры, температура Цельсий, давление мм.рт.ст. и нажмите ОК.
Перейдите во вкладку Задать источник данных. Установите выбор Файл точек. Формат задайте Номер Восток Север Отметка Описание (запятые). Исходный файл укажите из папки Test Drive AutoCAD Civil 3D 2011 Полевой журнал.txt

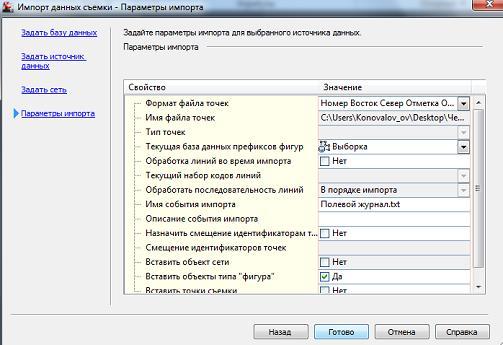

Нажмите кнопку Далее и перейдите в раздел Задать сеть. Здесь никаких изменений делать не нужно. Нажмите на кнопку Далее и перейдите в раздел Параметры импорта. Нажмите на кнопку Готово.

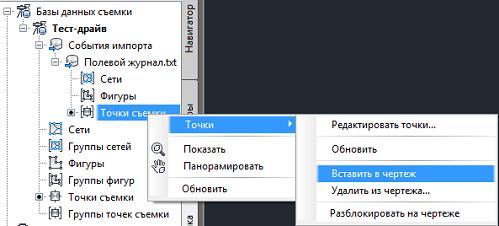

В Области инструментов разверните Базу данных Тест-драйв, разверните Полевой журнал, щелкните правой кнопкой по Точкам съемки и выберите команду Точки — Вставить в чертеж.

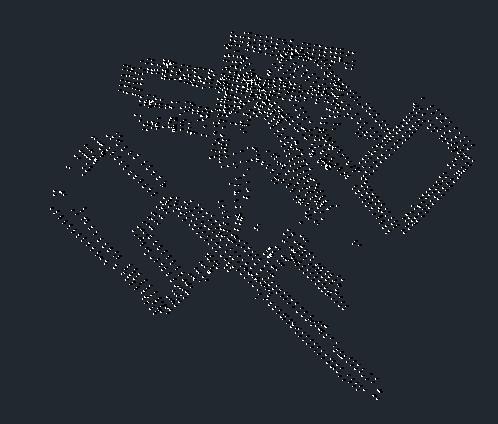

На чертеже появляются точки.
42) Создание цмр (рельефа) на основе электронных карт.
43) Создание объекта коридор.
Чтобы создать коридор
Выберите вкладку "Главная"
панель "Создать проектные данные"
"Коридор"
.
В диалоговом окне Создать коридор задайте следующие параметры:
Имя
Пояснение
Стиль коридора
Слой коридора
Трасса
Профиль
Конструкция (дорожного полотна)
ПримечаниеПри выборе <нет > коридор создается без областей или конструкций. Затем можно добавить области и конструкции с помощью редактора сечений. Более подробные сведения приводятся в разделе "Создание области коридора в сечении".
Целевая поверхность
Для добавления нескольких базовых линий и областей выберите "Задать параметры базовой линии и областей" или измените значения частоты по умолчанию или начального и конечного пикетов.
ПримечаниеЕсли флажок "Задать параметры базовой линии и областей" не установлен, пропустите шаги 4 и 5.
Нажмите кнопку ОК.
В диалоговом окне "Параметры базовой линии и областей" отредактируйте параметры таблицы свойств. Можно добавить дополнительные контрольные базовые линии, области или смещения, чтобы изменить трассы, профили, конструкции или диапазоны и частоту пикетов или отредактировать целевые параметры. Дополнительные сведения приведены в разделе "Редактирование параметров коридора".
Примечание
Если
для коридора требуются целевые параметры,
но они не установлены, то в "Средстве
просмотра событий"
будут записи об этом. Для отображения средства
просмотра событий выберите "Общие""Утилиты"
"Средство
просмотра событий".
Дополнительные сведения о средстве
просмотра событий приведены в разделе "Вид
средства просмотра событий Civil 3D".
Нажмите "ОК", чтобы создать коридор.
Имя коридора будет отображено в коллекции "Коридоры" на вкладке "Навигатор".
Лента
Вкладка
"Главная" панель
"Создать проектные данные"
раскрывающийся
список "Коридор"
"Создать
коридор"
Меню
Меню
"Коридоры" "Создание
коридора"

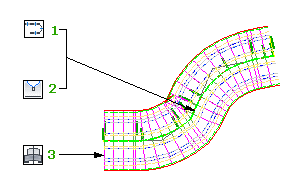

Чтобы быстро создать простой коридор, используется команда "Создание простого коридора". Данный метод идеально подходит для создания базовых коридоров на основе одной трассы (1), профиля (2) вдоль трассы и конструкции (3) на трассе. При последующем редактировании коридор можно усложнить.
Примечание
Прежде чем создать коридор, необходимо создать данные, на которых он будет построен, такие как поверхности, трассы, профили, элементы конструкции и конструкции.
Чтобы создать простой коридор
В командной строке введите CreateAlignmentLayout.
В диалоговом окне Создать коридор задайте следующие параметры:
Имя
Пояснение
Стиль коридора
Слой коридора
Трасса
Профиль
Конструкция (дорожного полотна)
ПримечаниеПри выборе <нет > коридор создается без областей или конструкций. Затем можно добавить области и конструкции с помощью редактора сечений. Более подробные сведения приводятся в разделе "Создание области коридора в сечении".
Целевая поверхность
ПримечаниеУбедитесь в том, что флажок "Задать параметры базовой линии и областей" снят.
Нажмите "ОК".
Имя коридора будет отображено в коллекции "Коридоры" на вкладке "Навигатор". Сведения о редактировании и организации коридоров приводятся в разделе "Управление коридорами и редактирование коридоров".
Командная строка
CreateSimpleCorridor
Диалоговое окно
Диалоговое окно "Создание коридора"
