Примеры схем планов расстановки оборудования в спортивных залах, хореографических классах, помещениях для индивидуальной силовой и акробатической подготовки

На рис. 1 приведена схема плана расстановки оборудования для одновременных учебно-тренировочных занятий по спортивной гимнастике смешанных по полу групп в зале размером 36´18 м.

При предназначении этого зала также и для занятий только мужских или только женских групп в проекте предусматриваются дополнительные закладные детали для крепления соответствующего оборудования.

Расчетная пропускная способность зала составляет 60 чел/смену.

На рис. 2 приведена схема плана расстановки оборудования для учебно-тренировочных занятий по баскетболу в зале размером 30´18 м.

При предназначении этого зала и для занятий по бадминтону и волейболу проектом предусматриваются дополнительные закладные детали для крепления соответствующего оборудования, а приведенное на схеме пристенное оборудование или используется, или не мешает занятиям по этим видам.

Расчетная пропускная способность зала составляет 24 чел/смену при использовании его только для баскетбола, а при универсальном использовании (для баскетбола, бадминтона и волейбола) — 36 чел/смену.

На рис. 3 приведена схема плана расстановки оборудования для учебно-тренировочных занятий по гандболу в зале размером 42´24 м, а на рис. 4 — в том же зале, но для занятий по волейболу. В этом же зале могут проводиться также занятия по бадминтону, баскетболу и теннису; в этом случае проектом предусматриваются дополнительные закладные детали для крепления соответствующего оборудования, а приведенное на схемах пристенное оборудование или используется, или не мешает занятиям по этим видам.

Расчетная пропускная способность зала в смену составляет 24 чел. при занятиях по гандболу, а при занятиях всеми видами спортивных игр (бадминтону, баскетболу, волейболу и гандболу) — 67.

Схема плана расстановки оборудования для учебно-тренировочных занятий по боксу в зале минимального размера (15´12 м) приведена на рис. 5. В зале размещаются один ринг н комплект табельного оборудования (из числа постоянно находящегося в зале).

Расчетная пропускная способность зала в смену — 14 чел.

На рис. 6 приведена схема плана расстановки оборудования для учебно-тренировочных занятий по тяжелой атлетике в зале размером 18´9 м (в плане). В зале размещены четыре тяжелоатлетических помоста и комплект вспомогательного оборудования (из числа постоянно находящихся в зале).

Расчетная пропускная способность зала в смену — 16 чел.

На рис. 7 и 8 приведены примеры планов помещений для индивидуальной силовой и акробатической подготовки, а на рис. 9 — примерный план помещения хореографического класса с расчетной пропускной способностью в смену составляющей 30 человек.

Экспликация к рис. 1—9 дана в приведенной ниже таблице.

Рис. 1. Схема плана расстановки оборудования в зале размером 36´18 м для учебно-тренировочных занятий по спортивной гимнастике (вариант для занятий смешанных по полу групп) (размеры в метрах)

Рис. 2. Схема плана расстановки оборудования в зале размером 30´18 м для учебно-тренировочных занятий по спортивным играм (вариант для занятий по баскетболу) (размеры в метрах)

Рис. 3. Схема плана расстановки оборудования в зале размером 42´24 м для учебно-тренировочных занятий по спортивным играм (вариант для занятий по гандболу) (размеры в метрах)

Рис. 5. Схема плана расстановки оборудования в зале минимального размера (15´12 м) для учебно-тренировочных занятий по боксу (размеры в метрах)

Рис. 4. Схема плана расстановки оборудования в зале размером 42´24 м для учебно-тренировочных занятий по спортивным играм (вариант для занятий по волейболу) (размеры в метрах)

Рис. 6. Схема плана расстановки оборудования в зале размером 18´9 м для учебно-тренировочных занятий по тяжелой атлетике (размеры в метрах)

Рис. 7. Схемы планов расстановки оборудования в помещениях для индивидуальной силовой подготовки (размеры в метрах)

а — в крытых катках с искусственным льдом, спортивных корпусах с залами для легкой атлетики или футбола или с тремя и более залами для других видов спорта; б — в спортивных корпусах с одним или двумя залами

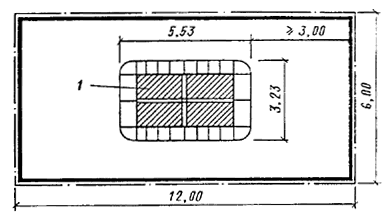

Рис. 8. Схема плана помещения для индивидуальной акробатической подготовки (размеры в метрах)

Рис. 9. Схема плана расстановки оборудования в хореографическом классе (размеры в метрах)

Экспликация оборудования к рис. 1—6 дана в приведенной ниже таблице.

Таблица-экспликация оборудования (рис. 1—9, прил. 3)

Эксплика­ционный номер	Наименование оборудования
1	2
1.	Батут
2.	Бревно гимнастическое высокое
3.	Бревно гимнастическое низкое
4.	Брусья гимнастические мужские
5.	Брусья гимнастические женские (на растяжках)
6.	Ворота гандбольные
7.	Гири спортивные
8.	Груша боксерская пневматическая на платформе
9.	Груша боксерская набивная
10.	Дорожка акробатическая
11.	Дорожка для разбега
12.	Заградительная сетка
13.	Зеркало
14.	Канат для лазания
15.	Кольца гимнастические на пристенной консоли
16.	Конь гимнастический для опорных прыжков
17.	Конь гимнастический с ручками
18.	Мостик гимнастический эластичный
19.	Настил для вольных упражнений
20.	Перекладина гимнастическая
21.	Подушка настенная для тренировки боксеров
22.	Помост тяжелоатлетический размером 4´4 м
23.	Помост тяжелоатлетический размером 3´3 м
24.	Приспособление для развития мышц спины
25.	Ринг боксерский
26.	Скамья со стойками для жима лежа
27.	Стеллаж для штанг
28.	Стеллаж для дисков штанг
29.	Стеллаж для гантелей
30.	Стенка гимнастическая
31.	Стенка ребристая
32.	Стойки волейбольные с сеткой
33.	Станок хореографический
34.	Стойки для приседания со штангой
35.	Тренажер для развития силы ног
36.	Тренажер для развития мышц брюшного пресса из положения «лежа»
37.	Тренажер для развития широчайших мышц спины
38.	Тренажер «Гребля»
39.	Фоны
40.	Штанга тяжелоатлетическая рекордная
41.	Штанга тяжелоатлетическая тренировочная
42.	Щит баскетбольный с кольцом и сеткой (основной)
43.	Щит баскетбольный с кольцом и сеткой (тренировочный)
44.	Щит тренировочный 3,5´2,5 м гандбольный
45.	Мешок боксерский набивной
