Термины и их определение
Блок зрительских мест — группа мест, с которых зрители эвакуируются по общему проходу в одном направлении и с одинаковым на всем протяжении прохода видом пути (горизонтальный, пандус, лестницы вниз или вверх).
Вспомогательные помещения — помещения, предназначаемые для обслуживания занимающихся, зрителей, а также необходимые для обеспечения эксплуатации сооружения.
Люк — проем в гребенке трибуны, предназначаемый для входа зрителей на трибуну и выхода с нее, а также для связи вспомогательных помещений, размещаемых в подтрибунном пространстве, с трибуной и ареной.
Основные помещения — помещения, предназначаемые для непосредственного проведения в них учебно-тренировочных занятий или соревнований.
Поле для игры — часть пола зала (арены) для того или иного вида спортивной игры, ограниченная наружными линиями разметки.
Спортивный корпус — здание, в котором размещается один или несколько спортивных залов со вспомогательными помещениями. В спортивных корпусах с двумя и более зальными помещениями одним из них может быть также каток с искусственным льдом или зал крытой ванны.
Спортивный комплекс — группа спортивных корпусов (возможно и вместе с открытыми плоскостными сооружениями), объединенных общностью территории.
Спортивная арена — часть пола зала (катка), отводимая для проведения соревнований, включающая места для судей, запасных участников, официальных лиц, необходимые обходы и проходы, просматриваемая с прилегающей к ней трибуны.
Специализированный спортивный зал (каток) — зал (каток), предназначаемый для учебно-тренировочных занятий и (или) соревнований по одному из видов спорта.
Спортивно-демонстрационный зал (каток) — зал (каток), численность зрительских мест на трибунах которого составляет не менее:
3000 — в залах для футбола;
1000 — в залах для легкой атлетики;
1100 — в крытых катках, не считая мест в партере;
600 — в остальных залах, не считая мест в партере.
Спортивно-зрелищный зал (каток) — спортивно-демонстрационный зал (каток), предназначаемый также и для проведения культурно-зрелищных и общественных мероприятий.
Створ финиша — вертикальная плоскость, проходящая по линии финиша и ее продолжению.
Универсальный спортивный зал (каток) — зал (каток), предназначаемый для попеременных занятий и (или) соревнований по различным видам спорта.
Приложение 2
Примеры планов трансформации арен спортивно-демонстрационных и спортивно-зрелищных залов и катков
На рис. 1—4 приведены варианты трансформации арены крытого катка с искусственным льдом для проведения соревнований по хоккею, фигурному катанию и мини-футболу, а также проведения выступлений балета на льду и эстрадных концертов.
На рис. 5—13 приведены варианты трансформации арены для проведения соревнований по волейболу, баскетболу, гандболу, теннису, спортивной и художественной гимнастике, борьбе (вольной, классической, самбо) и боксу. На этих рисунках, кроме размеров арены катка (65´36 м), пунктиром нанесены размеры арены спортивно-демонстрационного зала (48´26 м).
На рис. 14 приводятся примеры нетрадиционных эстрад для театрализованных представлений и концертов, проводимых на аренах спортивно-зрелищных залов и катков.
Рис. 1. План арены для соревнований (и учебно-тренировочных занятий) по хоккею и фигурному катанию (размеры в метрах)
1 — хоккейный борт; 2 — места для оштрафованных игроков; 3 — места для судей; 4 — места для заменяющих игроков
Рис. 2. План арены для соревнований по мини-футболу на настиле (размеры в метрах)

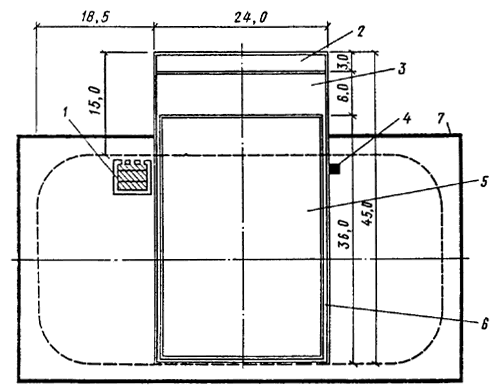

Рис. 3. План арены для проведения выступления балета на льду (размеры в метрах)
а — вариант расположения, площадки вдоль арены для хоккея; б — вариант расположения площадки поперек арены для хоккея
1 — помост для оркестра 6´6; 2 — зона объезда; 3 — зона декорации; 4 — пульт управления светом; 5 — зона выступлений; 6 — рампа; 7 — граница арены
Рис. 4. План арены для проведения эстрадных выступлений (размеры в метрах)
а — вариант расположения эстрады на поперечной оси арены; б — вариант расположения эстрады на продольной оси арены
1 — зона накопления артистов; 2 — передняя граница эстрады; 3 — ближайшая к эстраде граница партера; 4 — попланные занавеси; 5 — кулисы; a— горизонтальный угол, ограничивающий зону допустимого расположения зрительских мест
Рис. 5. План арены для соревнований по волейболу на настиле (размеры в метрах)
Рис. 6. План арены для соревнований по баскетболу на настиле (размеры в метрах)
Рис. 7. План арены для соревнований по гандболу на настиле (размеры в метрах)
Рис. 8. План арены для соревнований по теннису на настиле (размеры в метрах)
Рис. 9. План арены для соревнований по спортивной гимнастике на помосте (размеры в метрах)
1 — место для бревна или перекладины; 2 — место для вольных упражнений; 3 — место для брусьев; 4 — место для прыжков через коня; 5 — место для махов на коне; 6 — место для колец
Рис. 10. План арены для соревнований по акробатике на помосте (размеры в метрах)
I - оптимальный вариант; II - минимальный вариант
1 — место для акробатических прыжков; 2 — место для вольных упражнений; 3 — место для парных и групповых упражнений
Рис. 11. План арены для соревнований по художественной гимнастике на помосте для двух площадок (размеры в метрах)
Рис. 12. План арены для соревнований по борьбе на помосте для трех ковров (размеры в метрах)
Рис. 13. План арены для соревнований по боксу с рингом на помосте (размеры в метрах)
1 — места возможного расположения дополнительных зрительских мест
Рис. 14. Нетрадиционные типы сборно-разборных эстрад для спортивно-зрелищных залов и крытых катков (предложение архит. Е.Сивенкова) (размеры в метрах)
а — эстрада на арене спортивно-зрелищного катка «Иртыш» в г. Омске; б — вариант центральной двухсторонней эстрады на арене спортивно-зрелищного зала «Динамо» в Москве; в — вариант эстрады-арены в спортивно-зрелищном зале «Динамо» в Москве.
1 — арена; 2 — эстрада; 3 — выходы артистов; 4 — стационарная трибуна; 5 — стационарная трибуна, используемая в комплексе с эстрадой; 6 — сборно-разборная трибуна
