Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное учреждение Высшего профессионального образования

«Ярославский государственный технический университет»

Кафедра “Технологии строительного производства”

Расчетно–графическая

работа защищена

с оценкой __________

Преподаватель

О.Е. Машьянова ______

«__»_________2014г.

Основы строительных процессов

Расчетно–графическая работа по дисциплине

«Основы строительных процессов»

ЯГТУ. 27800.62-24 РГР

Работу выполнил

студентка гр. ПГС-22

Жуковская К.С._______

«___»_________2014г.

2014

Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Ярославский государственный технический университет»

Кафедра Технологии строительного производства

Задание

на выполнение расчетно-графической работы

«Земляные работы»

Выдано студенту Жуковской К.С. группа ПГС-22

Архитектурно-строительного факультета

2014

Содержание:

1.Введение;

2.Определение объёмов земляных работ;

2.1Определение объёма земляных работ при вертикальной планировке площадки;

2.2Определение объёмов земляных работ при устройстве котлована;

2.3Определение объёмов земляных работ при обратной засыпке пазух фундамента;

2.4Сводная ведомость объёмов грунта на строительной площадке;

3.Разработка технологий производства земляных работ (частично);

3.1 Разработка технологий работ при устройстве котлована;

a) Технические решения по водопонижению;

б) Выбор средств механизации;

4.Разработка калькуляции затрат труда ,машинного времени и заработной

платы (частично);

5.Примечания;

6.Приложение;

7.Список используемой литературы.

1. Введение:

При строительстве любого здания или сооружения, а так же планировке и

благо­устройстве территорий ведут переработку грунта. Переработка грунта

включает сле­дующие основные процессы: разработка грунта, его перемещение,

укладка и уплот­нение. Непосредственному выполнению этих процессов в ряде

случаев предшествует или сопутствуют подготовительные и вспомогательные

процессы. Подготовительные процессы осуществляются до начала разработки

грунта, а вспомогательные до или в процессе возведения земляных сооружений.

Весь этот комплекс процессов называется земляными работ.

Целью расчётно-графической работы является организация производства земляных работ на строительной площадке при строительстве жилого дома, состоящая из следующих работ:

  • Определение красных, черных и рабочих отметок.

  • Разработка проекта производства земляных работ при планировке строительной площадки и устройстве насыпи и выемки

  • Разработка котлована

  • Разработка системы водопонижения

  • Подбор машинного оборудования

  • Расчёт затрат труда, машинного времени и заработной платы

Земляные работы характеризуется значительной стоимостью и особенной

трудоем­костью. Минимальная стоимость и трудоёмкость земляных работ могут быть обеспечены, во-первых при минимальном проектном объёме разрабатываемого грунта и, во-вторых, при такой последовательности выпол­няемых работ, когда каждый объём грунта, разрабатываемый, в проектной выемке, сразу укладывается в предусмотренное для него место в проектной насыпи что ис­ключает многократную переработку одного

и того же объекта грунта, в третьих, при применении наиболее эффективных по

стоимости и трудоёмкости методов прои­зводства работ и их механизации.

Все земляные работы практически полностью механизированы. При выполнении земляных работ используется комплекс машин, включающий ведущую машину (экскаватор),по параметрам и производительности которой увязывают работу всех остальных машин, и вспомогательные машины, такие как автосамосвалы.

Способ и комплект машин для конкретных производственных условий выбирают на основании технико-экономического анализа и обоснования различных вариантов.

2.Определение объёма земляных работ.

2.1.Определение объемов земляных работ по вертикальной планировке строительной площадки.

2.1.1 Разбивка площадки на квадраты.

Для определения объема работ по планировке площадки, а также для расчета Нч, Нкр, РО отметок, топографическую схему разбиваем на квадраты, со сторонами 30*30. В каждый квадрат должно попадать не более двух и не менее одной горизонталей. Здание должно быть внутри сетки, линии сетки должны быть расположены параллельно основным осям здания. Затем нумеруем вершины квадрата по порядку слева направо. Номера ставим в нижнем левом углу. Отметки в вершинах квадратов сетки определяем методом линейной интерполяции между двумя смежными горизонталями. Черный отметки (отметки рельефа местности) ставим в нижнем правом углу вершины квадрата. Красные отметки (планировочные отметки) ставим в правом верхнем углу вершины квадрата.

2.1.2.Определение черных, красных и рабочих отметок.

Черные отметки определяются методом интерполяции. Через точку вершины квадрата проводим линию с наименьшей длиной между двумя горизонталями.

Чёрные отметки-отметки рельефа(высота над уровнем Балтийского моря).

Красные отметки - планировочные отметки.

Рисунок 1 - Определение черных и красных отметок

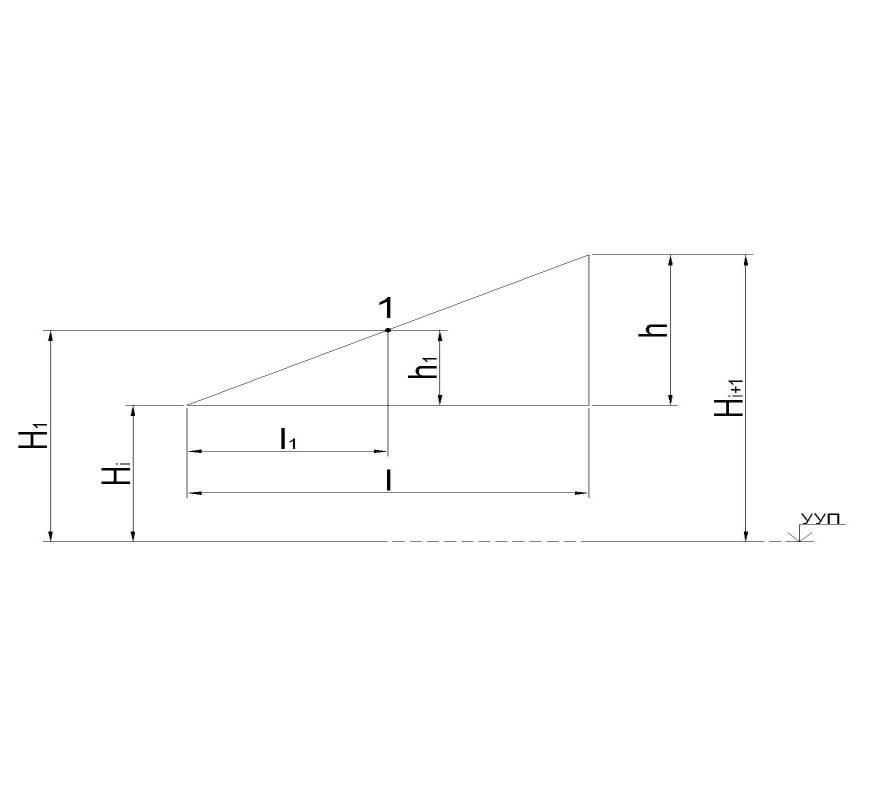

Рисунок 2 – Определение черных отметок

Черные отметки определяются методом интерполяции. Через точку вершины квадрата проводим линию с наименьшей длиной между двумя горизонталями.

h1 - превышение точки 1 над горизонтальюHi.

h1=, где

lиl1 –наикротчайшие расстояния между горизонталями и горизонталью и искомой вершиной(замеряем линейкой).

h=Hi+1 -Hi;

H1 =Hi +h1

Таким же образом определяются красные отметки вершин квадратов, без учета растительного слоя.

Таблица 1- Ведомость вычисления чёрных отметок в вершинах квадратов

№ вершины

Формула подсчёта

Нч

1

2

3

1

Нчiчi+l1*h/l

131,50-0,5*10/33

131,55

2

131,50+0,5*26/75

131,67

3

131,50-0,5*23/69

131,33

4

131,00+0,5*8/58

131,07

5

131,00-0,5*3/20

130,92

6

132,00

132,00

7

132,00-0,5*20/94

131,89

8

132,00-0,5*6/37

131,92

9

131,50+0,5*6/36

131,58

10

131,50-0,5*22/53

131,29

11

131,50+0,5*16/65

131,62

12

131,50+0,5*14/83

131,58

13

131,50+0,5*41/94

131,72

14

132,00-0,5*11/92

131,94

15

132,00-0,5*17/59

131,86

16

131,50-0,5*40/89

131,28

17

131,00+0,5*17/60

131,14

18

131,50-0,5*4/56

131,47

19

131,50

131,50

20

131,50+0,5*19/56

131,67

21

131,50-0,5*31/75

131,29

22

130,50+0,5*21/42

130,75

23

131,00-0,5*5/28

130,90

24

131,50

131,50

25

132,00-0,5*6/34

131,90

Таблица 2 - Ведомость вычисления красных отметок в вершинах квадратов

№ вершины

Формула подсчёта

Нкр

1

2

3

1

Нкрiкрi+hкр*l1/l

131,20+0,1*10/26

131,24

2

131,40+0,1*8/24

131,43

3

131,60-0,1*5/34

131,59

4

131,70+0,1*7/26

131,73

5

131,80+0,1*3/29

131,81

6

131,40+0,1*6/27

131,42

7

131,60-0,1*7/31

131,58

8

131,70+0,1*6/30

131,72

9

131,90-0,1*2/21

131,89

10

132,00+0,1*9/18

132,05

11

131,60-0,1*7/32

131,58

12

131,60+0,1*14/32

131,64

13

131,80-0,1*16/47

131,77

14

138,00-0,1*6/15

131,96

15

132,10-0,1*1/6

132,08

16

131,40-0,1*7/29

131,38

17

131,50+0,1*9/43

131,52

18

131,50-0,1*13/29

131,46

19

131,40-0,1*3/27

131,39

20

131,60+0,1*1/8

131,61

21

131,10+0,1*14/29

131,15

22

131,30-0,1*12/38

131,27

23

131,30+0,1*10/35

131,33

24

131,50-0,1*8/28

131,47

25

131,60+0,1*5/14

131,63

Рабочие отметки (РО) вычисляются, как разность между красной и черной отметк.

РОi=Hкрiчi

Если рабочая отметка получается со знаком плюс, то точка находится в насыпи, поэтому, грунт нужно насыпать, если со знаком минус - в выемки и грунт нужно срезать.

Таблица 3 – Ведомость вычисления рабочих отметок в вершинах квадратов

№ вершины

Формула подсчёта

РО

+

-

1

2

3

4

1

Hкрi – Нчi

131,24-131,35

0,11

2

131,43-131,67

0,24

3

131,59-131,33

0,26

4

131,73-131,07

0,66

5

131,81-130,92

0,89

6

131,42-132,00

0,58

7

131,58-131,89

0,31

8

131,72-131,92

0,20

9

131,89-131,58

0,31

10

132,05-131,29

0,76

11

131,58-131,62

0,04

12

131,64-131,58

0,06

13

131,77-131,72

0,05

14

131,96-131,94

0,02

15

132,08-131,86

0,22

16

131,38-131,28

0,10

17

131,52-131,14

0,38

18

131,46-131,47

0,01

19

131,39-131,50

0,11

20

131,61-131,67

0,06

21

131,15-131,29

0,14

22

131,27-130,75

0,52

23

131,33-130,90

0,43

24

131,47-131,50

0,03

25

131,63-131,90

0,27

2.1.3 Определение линии нулевых работ и объемов грунта.

Линия нулевых работ размещается квадратах с рабочими отметками разного знака, наносятся на чертеже плана площадки прямыми линиями в пределах каждого квадрата планировочной сетки по точкам с нулевым значением рабочих отметок.

Место положения нулевых точек определяем из подобия треугольников.

X=РОi*l/(РОi+РОj)

Рисунок 3 – Определение линии нулевых работ

На плане участка по рабочим отметкам определяется линия нулевых работ, граница между выемкой и насыпью. Все фигуры, образованные сторонами квадрата и линией нулевых работ нумеруются. Линия нулевых работ представлена на рисунке.

Таблица 4 – Ведомость расчёта линий нулевых работ

№ линии

Формула подсчёта

Привязка положения линии нулевых работ

1

2

3

2-3

Х=0,24*30/(0,24+0,26)

14,4

3-8

Х=0,26*30/(0,26+0,20)

16,9

8-9

Х=0,20*30/(0,20+0,31)

11,8

7-12

Х=0,31*30/(0,31+0,06)

25,1

11-12

Х=0,04*30/(0,04+0,06)

12

8-13

Х=0,20*30/(0,20+0,05)

24

11-16

Х=0,04*30/(0,04+0,10)

8,6

13-18

Х=0,05*30/(0,05+0,01)

25

14-19

Х=0,02*30/(0,02+0,11)

4,6

17-18

Х=0,38*30/(0,38+0,01)

29,2

16-21

Х=0,10*30/(0,10+0,14)

12,5

21-22

Х=0,14*30/(0,14+0,52)

6,4

18-23

Х=0,01*30/(0,01+0,43)

0,7

23-24

Х=0,43*30/(0,43+0,03)

28

15-20

Х=0,22*30/(0,22+0,06)

23,6

Таблица 5 – Расчёт площадей фигур площадки

№ фигуры

Площадь фигуры,

1

2

1

900

2

768,18

3

131,82

4

77,29

5

822,71

6

900

7

880,4

8

19,6

9

736,5

10

163,5

11

141,60

12

758,4

13

900

14

51,60

15

848,4

16

898

17

2

18

444

19

456

20

423

21

477

22

844

23

56

24

899,72

25

0,28

26

489,8

27

410,2

28

900

2.1.4 Объемы работ в откосах по периметру площадки.

Объем грунта в откосах вычисляем по периметру площадки. Для построения откосов выемки или насыпи откладываем в масштабе рабочие отметки по периметру. Затем откосы нумеруем и соединяем прямыми линиями.

mест – коэффициент заложения естественного откоса, который находится по формуле:

mест=1/tgα,

где α – угол естественного откоса (27°)

mест=1/tg(27°)=1,96

Призматоид боковой:

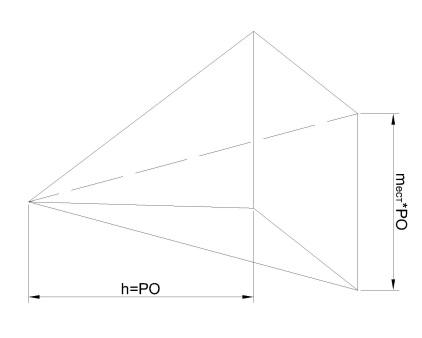

Угловой откос:

V

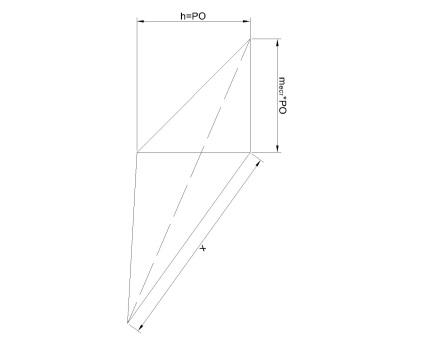

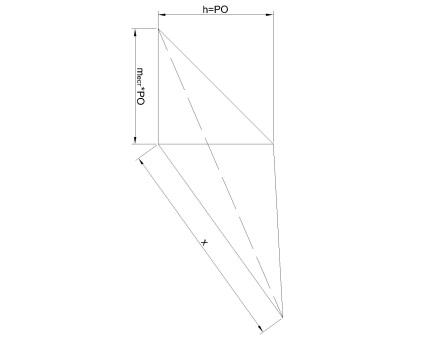

Боковой призматоид, типа трёхгранной пирамиды:

V

Схема определения откосов по периметру площадки представлена на рисунке:

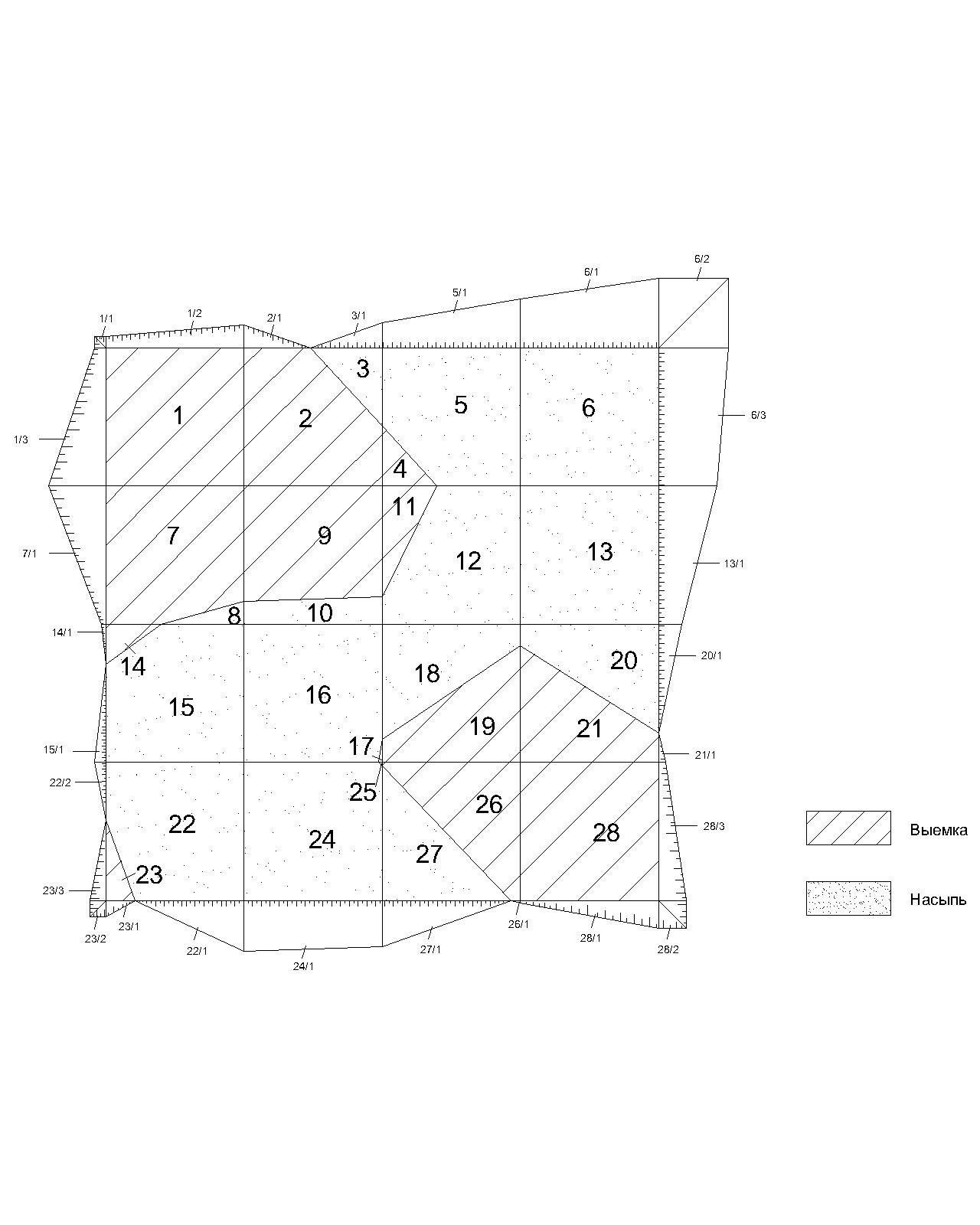

Рисунок 4– Схема определения откосов по периметру площадки

Таблица 6 - Ведомость вычисления объемов откосов грунта по периметру площадки.

откоса

Эскиз и наименование

Формула подсчёта

Объём , м3

Насыпь

Выемка

1

2

3

4

5

1/1

ПИРАМИДА УГЛОВАЯ

V=1,962*0,113/3

+

-

0,002

1/2

БОКОВОЙ ПИЗМАТОИД

V=(1,96*30*(0,112+0,11*0,24*0,242))/6

0,942

1/3

БОКОВОЙ ПРИЗМАТОИД

V=(1,96*30*(0,112+0,11*0,58+0,582))/6

4,041

2/1

БОКОВОЙ ПРИЗМАТОИД ТИПА ТРЁХГРАННОЙ ПИРАМИДЫ

V=1,96*14,4*0,242/6

0,271

3/1

БОКОВОЙ ПРИЗМАТОИД ТИПА ТРЁХГРАННОЙ ПИРАМИДЫ

V=1,96*15,6*0,262/6

0,344

5/1

БОКОВОЙ ПРИЗМАТОИД

V=(1,96*30*(0,262+0,26*0,66+0,662))/6

6,613

6/1

БОКОВОЙ ПРИЗМАТОИД

V=(1,96*30*(0,662+0,66*0,89+0,892))/6

17,788

6/2

ПИРАМИДА УГЛОВАЯ

V=0,893*1,962/3

0,903

6/3

БОКОВОЙ ПРИЗМАТОИД

V=(1,96*30*(0,892+0,89*0,76+0,762))/6

20,052

13/1

БОКОВОЙ ПРИЗМАТОИД

V=(1,96*30*(0,762+0,76*0,22+0,222))/6

7,773

20/1

БОКОВОЙ ПРИЗМАТОИД ТИПА ТРЁХГРАННОЙ ПИРАМИДЫ

V=1,96*23,6*0,222/6

0,373

21/1

БОКОВОЙ ПРИЗМАТОИД ТИПА ТРЁХГРАННОЙ ПИРАМИДЫ

V=1,96*6,4*0,062/6

0,007

28/3

БОКОВОЙ ПРИЗМАТОИД

V=(1,96*30*(0,062+0,06*0,27+0,272))/6

0,908

28/2

ПИРАМИДА УГЛОВАЯ

V=1,962*0,273/3

0,025

28/1

БОКОВОЙ ПРИЗМАТОИД

V=(1,96*30*(0,272+0,27*0,03+0,032))/6

0,803

26/1

УГЛОВАЯ ПИРАМИДА

V=1,96*2*0,032/6

0,001

27/1

БОКОВОЙ ПРИЗМАТОИД ТИПА ТРЁХГРАННОЙ ПИРАМИДЫ

V=1,96*28*0,432/6

1,691

24/1

БОКОВОЙ ПРИЗМАТОИД

V=(1,96*30*(0,432+0,43*0,52+0,522))/6

6,653

22/1

БОКОВОЙ ПРИЗМАТОИД ТИПА ТРЁХГРАННОЙ ПИРАМИДЫ

V=1,96*23,6*0,522/6

2,085

23/1

БОКОВОЙ ПРИЗМАТОИД ТИПА ТРЁХГРАННОЙ ПИРАМИДЫ

V=1,96*6,4*0,142/6

0,041

23/2

ПИРАМИДА УГЛОВАЯ

V=1,962*0,143/3

0,003

24/3

БОКОВОЙ ПРИЗМАТОИД ТИПА ТРЁХГРАННОЙ ПИРАМИДЫ

V=1,96*17,5*0,142/6

0,112

22/2

БОКОВОЙ ПРИЗМАТОИД ТИПА ТРЁХГРАННОЙ ПИРАМИДЫ

V=1,96*12,5*0,102/6

0,041

15/1

БОКОВОЙ ПРИЗМАТОИД

V=1,96*21,4*0,102/6

0,070

14/1

БОКОВОЙ ПРИЗМАТОИД ТИПА ТРЁХГРАННОЙ ПИРАМИДЫ

V=1,96*8,6*0,042/6

0,004

7/1

БОКОВОЙ ПРИЗМАТОИД

V=(1,96*30*(0,042+0,04*0,58+0,582))/6

3,540

2.1.5Вычисление объема грунта при вертикальной планировке площадки, занимаемой зданием.

Для того чтобы определить объемы грунта под зданием определим черные, красные и рабочие отметки в углах здания и точках пересечения контура здания с сеткой квадратов. Отметки определяем методом интерполяции.

Рисунок 5 - Схема расположения отметок здания

Таблица 7 - Ведомость вычисления черных отметок здания.

№ вершины

Формула подсчёта

Нч

1

2

3

26

131,50+0,5*4/81

131,52

27

131,50+0,5*6/81

131,54

28

131,50+0,5*9/81

131,55

29

131,50+0,5*26/90

131,64

30

131,50+0,5*24/91

131,63

31

131,50+0,5*32/95

131,67

32

131,50+0,5*34/94

131,68

33

131,50+0,5*36/95

131,69

34

132,00-0,5*39/95

131,79

35

132,00-0,5*41/95

131,78

36

132,00-0,5*33/94

131,82

37

132,00-0,5*30/94

131,84

38

132,00-0,5*16/90

131,91

39

132,00-0,5*7/56

131,94

40

132,00-0,5*12/57

131,89

41

132,00-0,5*6/47

131,94

42

131,50+0,5*25/53

131,73

43

131,50+0,5*41/86

131,74

44

131,50+0,5*44/90

131,74

45

132,00-0,5*33/91

131,82

46

132,00-0,5*37/90

131,80

47

132,00-0,5*39/90

131,78

48

131,50+0,5*34/93

131,68

49

131,50+0,5*36/93

131,69

50

131,50+0,5*23/96

131,62

51

131,50+0,5*21/95

131,61

52

131,50+0,5*17/96

131,59

53

131,50+0,5*2/93

131,51

54

131,50+0,5*4/92

131,52

55

131,50-0,5*7/59

131,44

56

131,50-0,5*9/59

131,42

57

131,50-0,5*16/60

131,37

Таблица 8 – Ведомость вычисления красных отметок здания.

№ вершины

Формула подсчёта

Нкр

1

2

3

26

131,60+0,1*10/30

131,63

27

131,70-0,1*16/30

131,65

28

131,70-0,1*17/30

131,64

29

131,70+0,1*13/44

131,73

30

131,70+0,1*11/43

131,72

31

131,70+0,1*19/42

131,74

32

131,70+0,1*21/42

131,75

33

131,80-0,1*22/42

131,75

34

131,80+0,1*7/26

131,83

35

131,80+0,1*6/26

131,82

36

131,90-0,1*15/26

131,84

37

131,90-0,1*17/26

131,84

38

131,90+0,1*5/16

131,93

39

132,00+0,1*3/15

132,02

40

132,00+0,1*2/15

132,01

41

132,10-0,1*7/15

131,05

42

131,30-0,1*12/17

131,23

43

131,30-0,1*1/17

131,29

44

131,30-0,1*2/17

131,29

45

131,40-0,1*19/26

131,33

46

131,40-0,1*13/26

131,35

47

131,40-0,1*11/26

131,36

48

131,50-0,1*25/36

131,43

49

131,50-0,1*27/36

131,43

50

131,50-0,1*12/38

131,47

51

131,50-0,1*10/38

131,47

52

131,50-0,1*5/38

131,49

53

131,60-0,1*20/30

131,53

54

131,60-0,1*22/30

131,53

55

131,60-0,1*9/30

131,57

56

131,60-0,1*7/30

131,58

57

131,60-0,1*28/33

131,52

Таблица 9 – Ведомость вычисления рабочих отметок здания.

№ вершины

Формула подсчёта

РО

1

2

3

26

131,63-131,52

0,11

27

131,65-131,54

0,11

28

131,64-131,55

0,09

29

131,73-131,64

0,09

30

131,72-131,63

0,09

31

131,74-131,67

0,07

32

131,75-131,68

0,07

33

131,75-131,69

0,06

34

131,83-131,79

0,04

35

131,82-131,78

0,04

36

131,84-131,82

0,02

37

131,84-131,84

0

38

131,93-131,93

0,02

39

132,02-131,94

0,08

40

132,01-131,89

0,12

41

131,05-131,94

-0,89

42

131,23-131,73

-0,5

43

131,29-131,74

-0,45

44

131,29-131,74

-0,45

45

131,33-131,82

-0,49

46

131,35-131,80

-0,45

47

131,36-131,78

-0,42

48

131,43-131,68

-0,25

49

131,43-131,69

-0,26

50

131,47-131,62

-0,15

51

131,47-131,61

-0,14

52

131,49-131,59

-0,1

53

131,53-131,51

0,02

54

131,53-131,52

0,01

55

131,57-131,44

0,13

56

131,58-131,42

0,16

57

131,52-131,37

0,15

Объём грунта каждой фигуры вычисляется по формуле: V=S*РОср

Таблица 10 – Ведомость вычисления объема грунта при вертикальной планировке площадки на территории, занимаемой зданием.

№ фигуры

РО

Среднее РО

Площадь,

Объём грунта,

насыпь

выемка

1

2

3

4

5

6

16/1

0,11; 0,11; 0,09; 0,09; 0,09; 0,07; 0,07; 0,06; -0,1; 0,02; 0,01; 0,13; 0,16; 0,15

0,09

304,28

27,38

18/1

0,06; 0,04; 0,04; 0,02; 0; 0,02; 0; 0; -0,25; -0,26; -0,15; -0,14; -0,1

0,08

207

16,56

19/1

0; -0,49; -0,45; -0,42; 0

0,27

93,45

25,23

20/1

0,02; 0,08; 0,12; -0,89; 0; 0

0,28

50,17

14,05

21/1

0; 0; -0,5; -0,45; -0,45;

-0,49

0,31

131,17

41,59

Вывод: здание находится в насыпи, поэтому сначала делаем котлован.

3.Определение объема земляных работ при устройстве котлована.

Исходные данные:

1. Размер здания в плане: 12,5х69м;

2. Характеристика фундаментов: ленточный сборный ж/б из фундаментных плит шириной 2,2м;

3. Привязка наружных стен к осям здания нулевая;

4. Грунт – супесь;

5. Угол естественного откоса - 27°

6.Толщина песчаной подсыпки 5 м

7.Безопасный зазор при необходимости выполнения работ в пазухе котлована 1 м.

Так как котлован находится большей частью в зоне насыпи, то комплекс земляных работ принято начинать с разработки котлована, возведению подземной части здания, обратной засыпке пазух котлована, а только затем переходить к вертикальной планировке, возведению подземной части здания, обратной засыпке пазух котлована.

При устройстве выемок, расположенной ниже уровня грунтовых вод необходимо осушить водонасыщенный грунт, обеспечить условия для его разработки и ведения последующих работ: монтажа конструкций нулевого цикла с гидроизоляцией.

Работы по водопонижению выполняются до начала разработки котлована методом искусственного понижения уровня грунтовых вод с помощью иглофильтров. Так как грунт – супесь.

План котлована(см.Приложение 1)

3.1.Проектирование котлована.

Так как сначала будет выполняться разработка котлована, а только затем вертикальная планировка, расчет будем проводить по отметкам черного профиля.

3.1.2. Находим среднюю черную отметку.

hср=∑hч/n=131,68 м

Находим глубину котлована:

Hк=hср-hк,

где- отметка заложения фундамента

=129,10 м

Нк=131,68-129,10=2,58 м

3.1.3.Определение объёма грунта при разработке котлована.

B2=1,00+0,8+0,5+12,5+0,6+0,8+1,00=17,3 м

L2=1,00+0,8+0,6+71,8+0,6+0,8+1,00=73,8 м

B3=B2+2*Hк*m=17,3+2*2,58*1,96=27,41 м

L3=L2+2*Hк*m=73,8+2*2,58*1,96=83,91 м

Vк = 2,58/6*[(2*12,5+27,41)*69+(2*27,41+12,5)*83,91] = 3984,00 м3

Разрез котлована (см. Приложение 2).

Для безопасного спуска в котлован предусматриваем пандус, рассчитаем объём пандуса:

;

=10 м -коэффициент заложения въезда траншеи;

=1,96 -коэффициент заложения откосов пандуса;

Полный объём при разработке котлована:

+=3984,0=25,8 м

Рисунок 9 – План пандуса

3.1.4. Разработка влажного и мокрого грунта.

,

где, – объём влажного грунта,- объём мокрого грунта

,

где, – высота мокрого грунта,– глубина котлована,– расстояние до уровня грунтовых вод,- высота капиллярного подъёма, для суглинков принимаем 1м.

=129,32-129,02+0,5=0,8 м.

Vмокр.г =0,8/6*[(2*12,5+27,41)*69+(2*27,41+12,5)*83,91] =1204,46 м3

Vвлажн =4163,56 -1204,46 =2959,1 м3

3.3Определение объёма земляных работ при обратной засыпке пазух котлована.

Обратная засыпка пазух фундамента производится после возведения конструкций нулевого цикла, грунт в пазухах фундамента послойно уплотняется. Обратная засыпка производится после возведения фундамента.

Высоту фундаментной подушки 0,3 м;

Ширина фундаментной подушки 2,2 м;

Ширина блоков 0,6 м;

Определим объём подземной части здания:

;

;

Объем обратной засыпки:

= 4163,56–2522,33 =1641,23 м3

Занимаемый объем после уплотнения:

V=*=1641,23*0,91=1495,34 м3

где =0,91 для супесей.

Тут вы можете оставить комментарий к выбранному абзацу или сообщить об ошибке.

Оставленные комментарии видны всем.
