2.2 Трубы для канализации.

Сточные воды двигаются преимущественно самоте­ком. Для этого трубопроводы укладывают с уклоном. При плоском рельефе местности в определенных местах трубопроводы приходится прокладывать на значитель­ной глубине, если выдерживается единое направление уклона. В таких пониженных местах для перекачки сточных вод на более высокую отметку устраивают на­сосные станции. От насосных станций сточные воды транспортируются под напором непосредственно к очи­стным сооружениям или к коллекторам, откуда сточ­ные воды самотеком отводятся к очистным сооруже­ниям.

Для самотечных безнапорных сетей рекомендуется применять бетонные, железобетонные, керамические, асбестоцементные, чугунные и пластмассовые трубы. Для канализационных сетей также применяют разнообразные пластмассовые трубы: винилпластиковые повышенной прочности, фаолитовые, полиэтиленовые, фторопластовые, стеклопластиковые и др.

Для прокладки канализационных сетей используют трубы круглой, полукруглой, эллиптической, полуэллиптической, яйцевидной, прямоугольной, трапецеидальной и других форм. Наиболее распространенными являются трубы с круглой формой поперечного сечения. Это связано с тем, что они имеют наименьшие затраты при изготовлении, обладают хорошими гидравлическими характеристиками, а также рядом прекрасных технических и эксплуатационных качеств (например, сопротивление внешним нагрузкам, удобность и технологичность при укладке).

Помимо этого, трубы круглого сечения довольно легко очищаются от образовавшегося осадка гидравлическим способом с использованием шаров и цилиндров.

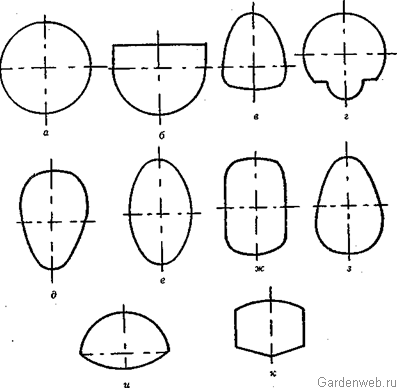

Рис. 10 «Поперечное сечение труб»: а — круглое; б — полукруглое; в — полуэллиптическое; г — банкетное; д — яйцевидное; е — эллиптическое; ж — полукруглое с прямыми вставками; з — яйцевидное перевернутое; и — лотковое; к — пятиугольное.

По мере того как увеличивается диаметр трубы круглого сечения, давление грунта и временной внешней нагрузки значительно возрастают. Для того чтобы снизить усилия в стенках труб, своду придают полуэллиптическое сечение. Иногда используют яйцевидную форму сечения, выдерживающую довольно высокие статические и динамические нагрузки, но имеющую и недостатки: нужна большая высота канала и глубина заложения, чем для труб круглого сечения при одинаковой пропускной способности. Кроме этого, в трубах эллиптического сечения намного быстрее образуется осадок, отлагающийся на стенках. В тех местностях, где имеются плывуны и грунт очень влажный, применяют трубы лотковой формы. Это позволяет прокладывать канализационные сети на меньшей глубине.

В данной курсовой работе принят следующий вид канализационных труб – асбестоцементные.

Асбестоцементные трубы для безнапорных трубопроводов выпускаются цилиндрическими условным проходом 100 – 400 мм, длиной 2,95 и 3,95 м. Сопряжение безнапорных труб между собой осуществляется на асбестоцементных муфтах. Пространство между внутренней поверхностью муфты и наружной поверхностью труб до половины их длины заполняется просмоленным канатом или битуминизированной пеньковой прядью, оставшаяся часть с двух сторон заполняется асфальтовой мастикой или асбестовым цементом.

Преимущества:

• небольшая стоимость;

• небольшой вес;

• незначительная теплопроводность;

• с течением времени не обрастают отложениями и имеют очень гладкую внутреннюю поверхность.

В то же время асбестоцементные трубы хрупки, т. е. очень слабо сопротивляются ударам. Для их предохранения от появления в них отколов и трещин разработаны специальные правила перевозки и укладки таких труб.
