5.2 Расчет комбинированных посадок

Посадка: Ø20

Параметры отверстия: Ø20 D6

Номинальный размер: Dn=20мм

Верхнее предельное отклонение: ES+0.078мм

Нижнее предельное отклонение: EI=+0,065мм

Среднее предельное отклонение:мм

Наибольший предельный размер:Dmax=Dn+ES=20+0,078=20,078мм

Наименьший предельный размер:Dmin=Dn+EI=20+0,65=20,065мм

Допуск размера:TD=ES-EI=0,078-0,065 =0,013мм

Параметры сопряжения: Ø20

Наибольший зазор: Smax=Es-ei=0.078-0.002=0.076мм

Наименьший зазор: Smin=EI-es=0.065-0.015=0.050мм

Средний зазор:мм

Допуск зазора: TS=TD+Td=0.013+0.013=0.026мм

Посадка: Ø20

Параметры отверстия: Ø20 K5

Номинальный размер: Dn=20мм

Верхнее предельное отклонение: ES+0.001мм

Нижнее предельное отклонение: EI=-0,008мм

Среднее предельное отклонение: мм

Наибольший предельный размер:Dmax=Dn+ES=20+0,001=20,001мм

Наименьший предельный размер:Dmin=Dn+EI=20-0,008=19,992мм

Допуск размера:TD=ES-EI=0,001+0,008 =0,009мм

Параметры сопряжения: Ø20 Ø20

Наибольший натяг: Nmax=es-Ei=0.015+0.008=0.023мм

Наименьший натяг: Nmin=ei-ES=0.002-0.001=0.001мм

_{Средний} натяг:мм

Допуск натяга: TN=TD+Td=0,009+0,013=0,022мм

Рисунок 5.3 Схема полей допусков комбинированных посадок

6. Выбор и расчет переходных посадок

Сопряжение по d2=20мм [1], табл. П.10.1 и табл. П.10.2

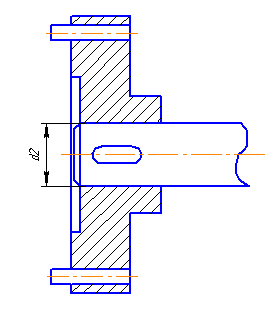

Рисунок 6.1 Эскиз сопряжения деталей

6.1Выбор переходной посадки

Сопряжение ведомого вала 34 с полумуфтой 2. [cм. раздел 2.3]

Выбираем посадку 20

Параметры вала: 20n6

Номинальный размер: dn=20мм

Верхнее допускаемое отклонение: es=+0.028мм

Нижнее допускаемое отклонение: ei=+0.015мм

Допуск размера: Td=es-ei=0,028-0,015=0,013мм (6.1)

Параметры отверстия: 20 H7

Номинальный размер: Dn=20мм

Верхнее предельное отклонение: ES=+0.021мм

Нижнее предельное отклонение: EI=0

Допуск размера: TD=ES-EI=0.021-0=0.021мм (6.2)

Параметры сопряжения: 20

Максимальный натяг: Nmax=es-EI=0,028-0=0,028мм (6.3) Минимальный натяг: Nmin=ei-ES=0.015-0.021=-0.006мм (6.4)

Средний натяг: мм (6.5)

6.2Расчет переходной посадки

Определяем среднее квадратичное отклонение натяга [1],с.15:

σ_N (6.6)

σ_N==0.0041 мм

Рассчитываем предел интегрирования:

Z=(6.7)

Z==2.672

Из [2],табл. 1.1 по найденному значению Z определяем функцию Ф(z):

Z=2.672 Ф(z)=0.4961

Рассчитываем вероятность получения натягов и зазоров[1], с.15:

P_N=0.5 + Ф(z), если Z> 0 (6.8)

P_N=0.5 - Ф(z), если Z< 0 (6.9)

P_N=0.5 + Ф(z)=0.5+0.4961=0.9961

P_S=1- P_N=1-0,9961=0,0039 (6.10)

Определяем максимальные вероятные натяг N^Вmax и зазор S^Вmax по следующим зависимостям [1], с15:

_(6.11)

_(6.12)

Рисунок 6.1 Схема расположения полей допусков переходной посадки

Рисунок 6.2Схема вероятности получения зазоров и натягов в переходной посадке
