1 Общая часть

1.1 Характеристика электрифицируемого объекта

1.1.1 Объекты ТЭЦ

ТЭЦ-3 начала строиться в 1973 году в Красноармейском районе города Волгограда, пуск первого турбоагрегата состоялся в 1977 году, а последнего - в 1981. В составе станции 3 турбины и 6 паровых котлов. Установленная электрическая мощность станции – 296 МВт, установленная тепловая мощность – 801 Гкал/час. В 1994 году на ТЭЦ был построен химический цех для создания оборотной системы водоснабжения и прекращения сбросов сточных вод в озеро Сарпа. Наименования объектов приведены в таблице 1.1.

Таблица 1.1 – Наименование объектов ТЭЦ-3

Наименование

1.Главный корпус

2.Объединенный вспомогательный корпус

3.Инженерно-вспомогательный корпус

4.Дымовая труба Н=200м

5.Пиковая котельная

6.Газораспределительный пункт

7.Баковое хозяйство ХВО

8.Открытая установка трансформаторов

9.Градирни пленочные

10.Объединенная насосная станция

11.Резервуары сброса произв. Ливневых стоков

12.Закрытое распределительное устройство 110кВ

13.Закрытое распределительное устройство 220кВ

14.Релейный пункт и компрессорная для воздушного охлаждения

15.Насосная станция для перекачки хоз.-быт. Стоков №1

Продолжение таблицы 1.1

16.Маслоловушка

17.Ацетиленогенераторная

18.Юж. хим. защита

19.Трансформатор связи

20.Склад горючесмазочный материалов

21.Пожарное депо

22.Баки нейтрализации кислотной промывки

23.Резервуар замазученных стоков

24.Баки- аккумуляторы пиковой котельной

25.Баки запаса конденсата

26.Помещение под осветлители

27.Компрессорная общестанционная

28.Центральный материальный склад

29.Склад реагентов

30.Мазутосливное устройство

31.Приемные емкости мазута

32.Помещение арматуры

33.Наземные резервуары мазута

34.Мазутонасосная

35.Насосная пенного пожаротушения

36.Резервуар пенного раствора

37.Склад мокрого хранения присадок

38.Приемная емкость присадок

39.Склад хранения присадок

40.Расходные баки присадок

41.Насосная присадок и маслоаппаратная

42.Склад масла

43.Подогреватель присадок

44.Насосная станция перекачки хоз.быт. отходов

45.Нефтеловушка, очистные сооружения

46.Приемные резервуары

47.Компрессорная котлов №%5-6

1.1.2 Критерии безопасности производства

Рассматриваемый объект «Химический цех ТЭЦ-3» На территории химического цеха расположены двигатели больших мощностей, что учтено при выборе электрических нагрузок потребителей.

По надежности химический цех является потребителем 1 категории. Потребитель 1 категории - электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, поэтому питание осуществляется от двух независимых взаимно резервирующих источников питания.

По электробезопасности относится к особо опасным. Особо опасные помещения, характеризующиеся наличием одного из следующих условий, создающих особую опасность:

- особой сырости;

- химически активной или органической среды;

- одновременно двух или более условий повышенной опасности.

Согласно [1] помещение химического цеха ТЭЦ-3 по пожароопасности и взрывоопасности присвоена категория В. Собственно, категории пожароопасности (без сопутствующей угрозы взрыва), включают в себя следующие три: В, Г и Д. Категория В присваивается пожароопасным производствам, технология которых предусматривает использование горючих и трудногорючих веществ и материалов, находящихся в жидком и твердом состоянии. Вещества и материалы на производствах, имеющих категорию В по пожароопасности, не должны быть взрывоопасными, но способны только гореть в случае взаимодействия с водой, кислородом воздуха или друг с другом. При присвоении производству категории В по пожароопасности важно, чтобы помещения, в которых имеются соответствующие вещества, не относились к категории А или Б.

1.1.3 Климатические и геологические данные

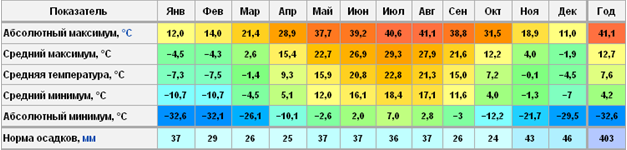

Климат Волгограда — умеренно-континентальный, с умеренно холодной зимой и жарким летом. Климатические данные приведены в таблице 1. 2.

Климатическая расположения предприятия - зона 3 [2], максимальная отрицательная температура от -30 до-40. Грунт – глина. Сопротивления глин составляют 5 Ом*м. Средняя продолжительность грозовой активности в Волгоградской области — 50-60 часов в год. По ветровому давлению 3 группа – 650 Па. По толщине стенки гололеда 20мм – 3 группа. Пляска проводов – умеренная.

Климатические данные зоны расположения предприятия приведены в табл.1.2 [3]

Таблица 1.2 – Климатические данные
