Соединение звезда – звезда с неоднородной нагрузкой

B

B

В

B

В

A

A

IС, A

IN, A

Неоднородная нагрузка (с нулевым проводом), рис. 8.10

Расчет

Опыт

Неоднородная нагрузка (без нулевого провода), рис. 8.10

Опыт

–

Таблица 8.4

Соединение звезда – треугольник

	B	B	IАВ, В	IВС, B	IСА, В	A	A	IС, A
Активная симметричная нагрузка, рис. 8.11
Расчет
Опыт
Обрыв в фазе A, рис. 8.11
Расчет						0
Опыт						0
Обрыв провода в нагрузке между фазами A и C, рис. 8.11
Расчет					0
Опыт					0

Таблица 8.5

Соединение звезда – треугольник с неоднородной нагрузкой

B

B

IАВ, В

IВС, B

IСА, В

A

A

IС, A

Неоднородная нагрузка, рис. 8.12

Расчет

Опыт

8.3. Лабораторное оборудование

В лабораторной работе используются следующие блоки:

1. Генератор звуковых частот ГН2-01.

2. Комбинированный блок измерителя активной и реактивной мощностей, фазометр ИМФ1-01.

3. Блок амперметра-вольтметра АВ1-07.

4. Стенды с объектами исследования С3 ЭМ01 и С3 ЭТ01.

Для соединения элементов стенда используются короткие проводники, а для соединения с приборами комплекса – длинные.

8.4. Порядок выполнения работы

8.4.1. Исследование трехфазной цепи

при соединении нагрузки звездой.

Однородная нагрузка, схема без нулевого провода

Собрать цепь в соответствии со схемой рис. 8.13.

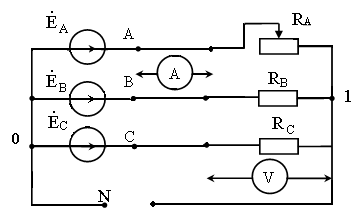

Рис. 8.13. Схема экспериментальной установки для подключения трехфазной системы звезда – звезда

В качестве нагрузки использовать резисторы: – проволочный резистор с переменным сопротивлениемR = 0–1500 Ом. Установить величину сопротивлений = 150 Ом. Для симметричной нагрузки установить= 150 Ом. Измерить все токи и напряжения в цепи и занести в табл. 8.2.

Изменяя сопротивления реостата в фазе А, установить следующие режимы:

• обрыв в фазе A

• короткое замыкание в фазе A ;

• активная несимметричная нагрузка (уменьшить сопротивление примерно в два раза).

Измерить все токи и напряжения в цепи и занести в соответствующие графы табл. 8.2.
