Частотные характеристики
f = 200 Гц |
|
|
|
|
K |
L |
φ |
Расчет |
|
|
|
|
|
|
|
Опыт |
|
|
|
|
|
|
|
7.3. Лабораторное оборудование
В лабораторной работе используются следующие блоки:
1. Генератор звуковых частот ЗГ1-06.
2. Комбинированный блок измерителя активной и реактивной мощностей, фазометр ИМФ1-01.
3. Блок амперметра-вольтметра АВ1-07.
4. Стенд с объектами исследования С2-ЭМ-01.
Для соединения элементов стенда используются короткие проводники, а для соединения с приборами комплекса – длинные.
7.4. Порядок выполнения лабораторной работы
7.4.1. Экспериментальное определение
параметров катушек индуктивности
1.
Собрать схему по рис. 7.10. К зажимам 1 и 2
подключить первую катушку индуктивности
,
имеющую индуктивность
и активное сопротивление обмотки
.
Регуляторы генератора установить в
положения, которые обеспечивают на
выходе гармонический сигнал напряжением
=
2 В при частотеf
=
200 Гц. Измерителем мощности и фазы
измерить значение тока и его фазу.
Результаты измерений занести в табл.
7.5.
|

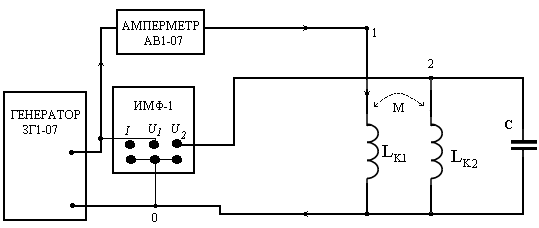

Рис. 7.10. Схема экспериментальной установки |
2.
Произвести измерения при включенной в
цепь (между точками 1 и 2) второй катушке
индуктивности
с
параметрами
и
.
Результаты
занести в табл. 7.5.
Для всех вариантов f
= 200 Гц и
=
2 В.
Таблица 7.5
Экспериментальные данные
Элемент цепи |
I, В |
Град |
Z, Ом |
Определяемый параметр | |
Гн |
Ом | ||||
Катушка
индуктивности
|
|
|
|
|
|
Катушка
индуктивности
|
|
|
|
|
|
Встречное включение катушек |
|
|
|
|
|
Согласное включение катушек |
|
|
|
|
|
Расчет по результатам измерений |
М = |
|
7.4.2. Определение величины взаимной индуктивности и коэффициента связи
Соединить последовательно катушки L1 и L2 и подключить их к точкам 1 и 2 по схеме рис. 7.11. Измерителем мощности и фазы измерить значение тока и его фазу. Результаты измерения внести в табл. 7.5.
|
Рис. 7.11. Исследование величины взаимной индуктивности |
В
исследуемой схеме поменять местами
концы проводников, подключающих одну
из катушек
или
и провести аналогичные измерения.
Результаты измерения внести в табл.
7.5.
По данным проведенного эксперимента рассчитать значения индуктивности, активного сопротивления катушек, взаимной индуктивности и коэффициента связи катушек. Полученные результаты сравнить с исходными данными табл. 7.1.
