4.3. Лабораторное оборудование

В лабораторной работе используются следующие блоки:

1. Генератор звуковых частот ЗГ1-06.

2. Комбинированный блок измерителя активной и реактивной мощностей, фазометр ИМФ1-01.

3. Блок амперметра-вольтметра АВ1-07.

4. Стенд с объектами исследования С3-ЭМ-01.

5. Цифровой осциллограф ОЦЛ2-01.

Для соединения элементов стенда используются короткие проводники, а для соединения с приборами комплекса – длинные.

4.4. Порядок выполнения работы

Для схем, представленных на рис. 4.14, выполнить следующие измерения:

1. Для частот f = 20; 100; 200; 500; 1000; 2000; 5000; 10000; 20000 Гц определить действующие значения комплексов тока и напряжений, комплексы входного сопротивленияи передаточной функции, а также ЛАЧХ 20lgK(f). Результаты измерений занести в табл. 4.2.

2. Построить графики входной характеристики модуля и аргумента входного сопротивления и, а также АЧХ, ФЧХи ЛАЧХкомплексной передаточной функции.

3. Построить векторные диаграммы токов и напряжений цепи для частоты, указанной преподавателем.

4. Повторить измерения для других значений реактивных элементов.

5. Определить экспериментально параметры катушки индуктивности и конденсатора. Собрать схему по рис. 4.15 для опытного определения параметров катушки индуктивности и активного сопротивления , а также емкости конденсатора C. Установить частоту и напряжение на выходе генератора звуковых частот в соответствии с номером варианта (см. табл. 4.1). Измерителем мощности и фазы измерить значение тока I его фазу  для катушки индуктивности и конденсатора.

Таблицы 4.2

Результаты измерений

		0,02	0,1	0,2	0,5	1	2	5	10	20
UR(f), В	Расчет
	Опыт
UL(f), В	Расчет
	Опыт
I(f), мА	Расчет
	Опыт
φ(f), град.	Расчет
	Опыт
ZВХ(f), Ом	Расчет
	Опыт
K(f)	Расчет
	Опыт
20lgK(f), дБ	Расчет
	Опыт

По данным проведенного эксперимента рассчитать значения индуктивности и активного сопротивления катушки, а также емкости конденсатора. Полученные результаты сравнить с исходными данными табл. 4.1. Рассчитать абсолютную и относительную погрешность значений параметров реактивных элементов. Результаты измерений и расчетов занести в табл. 4.3.

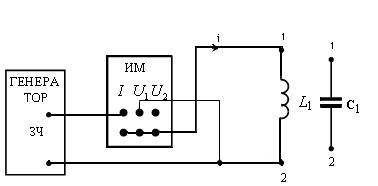

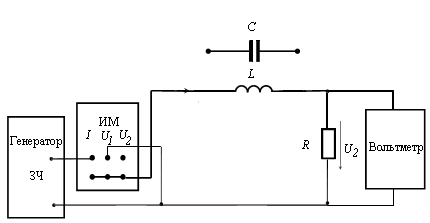

Рис. 4.15. Схема экспериментальной установки для определения параметров катушки индуктивности и конденсатора

Таблица 4.3

Результаты измерений

Элемент цепи	F, Гц	U1, В	I, мА	φ, Град	Z, Ом	Определяемый параметр
Катушка индуктивности						=	=
Конденсатор						=

6. Провести исследование гармонических процессов в RL- и RC-цепях.

6.1. Собрать схему в соответствии с рис. 4.16. В нее включить катушку индуктивности L₁ (катушка содержит внутреннее активное сопротивление ) и резисторR. Параметры схемы L₁ и R указаны в табл. 4.1. Собранная схема соответствует рис. 4.14, а.

Если в заданном преподавателем варианте указаны параметры, не соответствующие параметрам элемента, имеющегося в явном виде на макете, данный элемент следует собирать путем последовательного или параллельного соединения двух элементов, имеющихся в макете.

6.2. Устанавливая частоту генератора, указанную в табл. 4.2, измерить напряжение U₂ на резисторе R, ток I и фазу тока φ. Результаты измерений занести в табл. 4.2 (амплитуду напряжения на входе всегда поддерживать неизменной).

Рис. 4.16. Схема экспериментальной установки

6.3. В схеме рис. 4.16 поменять местами катушку индуктивности и резистор, что соответствует рис. 4.14, б. Произвести измерения аналогично п. 2. Результаты измерений занести в табл. 4.2а, аналогичную табл. 4.2 (составить новую таблицу).

Таблица 4.4
