Экспериментальные данные для метода эг

Для ветви с сопротивлением		UХХ = ЕЭГ, В	Iкз, мА	Rвх = RЭГ, Ом	I = ЕЭГ /(RЭГ + R’), мА
	Расчет		-----
	Опыт
	Расчет		-----
	Опыт
	Расчет		-----
	Опыт

Вариант № 3

Для схемы рис. 3.6 определить ток I₃ методом узловых потенциалов и методом эквивалентного генератора.

Используя данные расчета методом эквивалентного генератора иопределить токпри заданном значении сопротивленияИсходные данные взять из табл. 3.1. Результаты расчета занести в табл. 3.3.

3.3. Лабораторное оборудование

1. Блок генераторов напряжений ГН2-01 (генератор регулируемого постоянного напряжения 0…15 В; генератор регулируемого тока 0…15 мА).

2. Блок амперметра-вольтметра АВ1-07.

3. Стенд с объектами исследования С2-ЭМ1-01.

Для соединения элементов стенда используются короткие проводники, а для соединения с приборами комплекса – длинные.

3.4. Порядок выполнения работы

3.4.1. Определение параметров источников эдс и тока

1. На стенде с объектами исследования С2-ЭМ1-01 собрать схему по рис. 3.7, а. При сборке схемы необходимо использовать клеммы, предназначенные для узлов, в которых соединяются три и более ветвей. Генератор напряжения соединить со стендом активных элементов (в генераторе включить его внутреннее сопротивление).

а б

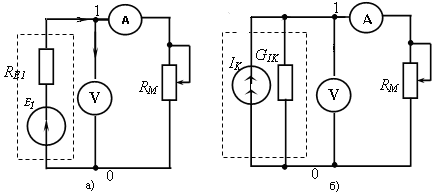

Рис. 3.7. Схемы для измерения параметров источников

2. Разомкнуть ветвь, соединяющую сопротивление с источником ЭДС– холостой ход) и регулятором напряжения, установить по вольтметру напряжение на выходе источникав соответствии с вариантом табл. 3.1. Изменяя сопротивлениеустановить его значение= 0 (режим короткого замыкания) и измерить показание амперметра. Рассчитать значение внутреннего сопротивленияРезультаты измерений и расчетов занести в табл. 3.4.

3. Собрать цепь с источником тока по рис. 3.7, б (в генераторе включить его внутреннее сопротивление). Генератор тока соединить со стендом активных элементов. Изменяя сопротивление установить= 0 (режим короткого замыкания) и регулятором тока установить по амперметру значение тока источника тока в соответствии с вариантом табл. 3.1. Разомкнуть ветвь, соединяющую магазин сопротивленийс источником тока (– холостой ход), измерить вольтметром напряжение на выходе источника.

4. Рассчитать значения тока источника и внутренней проводимостиРезультаты измерений и расчетов занести в табл. 3.4.

Таблица 3.4
