Задача
1
Структурна формула релейно-контактної схеми:
(1.1)
K — елемент у вигляді електромагнітного реле.
-

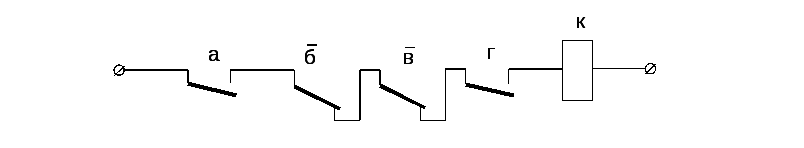

Релейно-контактна схема, що відповідає вищезазначеній структурній формулі (1).
Рисунок 1 – Релейно-контактна схема
2 Виконуємо спрощення структурної формули вищезазначеної схеми:
(1.2)
3 Релейно-контактна схема, що відповідає спрощеній формі структурної формули (2) контактної схеми:
Рисунок 2 – Спрощена релейно-контактна схема
-
Виконуємо перетворення спрощеної релейно-контактної схеми, яка відрізняється від вихідної схеми наявністю лише фронтових контактів:
(1.3)
Рисунок 3 – Спрощена релейно-контактна схема реалізована на фронтових контактах
5 Виконуємо перетворення спрощеної релейно-контактної схеми, яка відрізняється від вихідної схеми наявністю лише тилових контактів:
(1.4)
Рисунок 5 – Спрощена релейно-контактна схема реалізована на тилових контактах
Задача 2
Дано релейно-контактну схему, яка складається із приймаючого реле И, яке спрацьовує при подачі імпульсів постійного струму, і пов’язаних одне з одним реле А, Б, В, Z. Реле И керує роботою реле А, Б, В, Z.
Рисунок 6 - Схема взаємопов’язаних реле
Для аналізу схеми необхідно:
Побудувати часову діаграму роботи всіх реле при надходженні на обмотку реле И двох імпульсів з урахуванням часових параметрів реле А, Б, В, Z: tтр=0,7, tдв=0,2, t'тр=0,9 t'дв=0,3.
Побудову часової діаграми починаємо з інтервалу. Тривалість імпульсів і інтервалів між ними дорівнює: tимп = tИHT = 5с.
Приймаюче реле И має такі часові параметри: tTP =0.6 c, tдв = 0.3 c, t'TP =0.9 c, t'дв = 0.2 с
У вихідному стані реле А, Б, В, Z знаходяться у знеструмленому стані. Проміжок часу для побудови часової діаграми складає 25 с.
Часові діаграми реле зображені на Додатку А.
Задача
3
Вихідні дані електричних і конструктивних параметрів:
W=1400 – кількість витків в обмотці реле;
R=22 Ом – опір обмоток;
S=2,0 см2 – площа поперечного перерізу дроту в обмотці;
max=1,2 мм – максимальний повітряний зазор;
H=0,19 мм – минимальный повітряний зазор (висота антимагнітного штіфта);
Кз=1,8 – коефіціент запасу електромагнітного реле;
Гн/м
– магнітна
стала.
Струм спрацювання і відпускання знаходимо за формулами:
(3.1)
(3.2)
Iспр = 0,094 А
Iвід = 0,077 А
Знаходимо робочий струм, який буде використовуватись для подальших розрахунків:
(3.3)
Iр = 0,169 А
Для розрахунку тягової характеристики використовуємо формулу.
(3.4)
|
,мм |
0,19 |
0,29 |
0,37 |
0,48 |
0,63 |
0,78 |
0,9 |
1,05 |
1,2 |
|
Fэ, Г |
193,9 |
83,2 |
51,1 |
30,4 |
17,6 |
11,5 |
8,6 |
6,4 |
4,9 |
|
Fм, Г |
40 |
28 |
22 |
15 |
10 |
7.5 |
5 |
2.5 |
1.5 |
|
|
|||||||||
Рисунок 3.2 – Механічна і тягова характеристики реле.
Розрахуємо часові параметри швидкодіючогого електромагнітного реле
постійного струму:
- індуктивність реле при відпущеному і притянутому якорі:
Lp=0,411
L’p=2,593
- cталі часу:
0,019
с
0,118
с
- час трогання:
tтр = 0,015 с
tтр' = 0,096 с
- час руху:
tдв = 0,0045 с
tдв' = 0,0288 с
- час притягання
tпр = 0,0195
- час відпускання
tот = 0,1248
Розрахунок числових параметрів реле представляємо у вигляді таблиці.
Таблиця 3.1 - Часові параметри реле
|
tпр , мс |
tдв , мс |
tтр , мс |
мc |
L, Гн |
tот , мс |
tдв`, мс |
tтр`, мс |
мc |
L`, Гн |
|
19,5 |
0,45 |
1,5 |
19 |
0,411 |
12,48 |
1 2,88 |
9,6 |
11,8 |
2,593 |
,
`,
Задача 4
Опис індукційного двохелементного реле типу ДСШ – 12
Призначення. Реле типу ДСШ застосовуються в пристроях автоматики і телемеханіки, на залізничному транспорті і в пристроях метрополітену. Реле типу ДСШ – 12 використовується в рейкових колах змінного струму частотою 50 Гц.
Конструктивні особливості. Основними деталями цього реле є: ручка, ковпак, сектор, станина, основа, колійний елемент, місцевий елемент, фронтовий контакт, тиловий контакт, перекидний контакт. Реле типу ДСШ-12 являється індукційним реле змінного струму І класу надійності, їх можна встановлювати на штативах і релейних шафах.
Принцип дії реле. Принцип дії заснований на взаємодії магнітних потоків, здвинутих по фазі, які виникають при проходженні струму по котушках місцевого і колійного елементів, і струмів, індукованих в рухомому алюмінієвому секторі.
Електричні характеристики реле ДСШ-12
Таблиця 4.1 – Електричні характеристики реле ДСШ-12
|
Тип реле |
Місцевий елемент |
Колійний елемент |
|||||
|
Напруга, В |
Струм, мА |
Потужність, Вт |
підйом, не більше |
відпускання, не менше |
|||
|
В |
мА |
В |
мА |
||||
|
ДСШ-12 |
220 |
72 |
5 |
14 |
26 |
6,3 |
13 |
Рисунок 4.1 - Векторна діаграма магнітних потоків, токів і напруг в колійному і місцевому елементі реле ДСШ-12
Опис
реле НМШМ1-180.
НМШМ1-180 – нейтральне малогабаритне штепсельне повільнодіюче на відпускання, має 8 контактних груп (трійників), опір обмоток - 180 Ом.
Електричні характеристики реле НМШМ1-180
Таблиця 4.2 – Електричні характеристики реле НМШМ1-180
|
Тип реле при намотці котушок проводом |
Опір котушок постійного струму Ом, при намотці проводом |
Напруга або струм |
Номінальна напруга або струм |
Час уповільнення на відпускання не менше |
|||||||||
|
Відпускання якоря не менше |
Повного притягнення не більше |
Перенавантаження |
|||||||||||
|
ПЕЛ |
ПЕВ1 |
ПЕЛ |
ПЕВ1 |
В |
А |
В |
А |
В |
А |
В |
А |
При напрузі 21.5 В |
При напрузі 24 В |
|
НМШМ1-180 |
НМШМ1-180 |
1х180 |
1х180 |
2,3 |
__ |
7,5 |
__ |
20 |
__ |
12 |
__ |
0,40 |
0,45 |
Рисунок 4.2 – Ескіз штепсельної колодки реле НМШМ1-180
Зображуємо
контакти реле НМШМ1-180
Рисунок 4.3 – Контакти реле НМШМ1-180
