10-04-2015_11-12-47 / конструкции пояснилка 2013 4

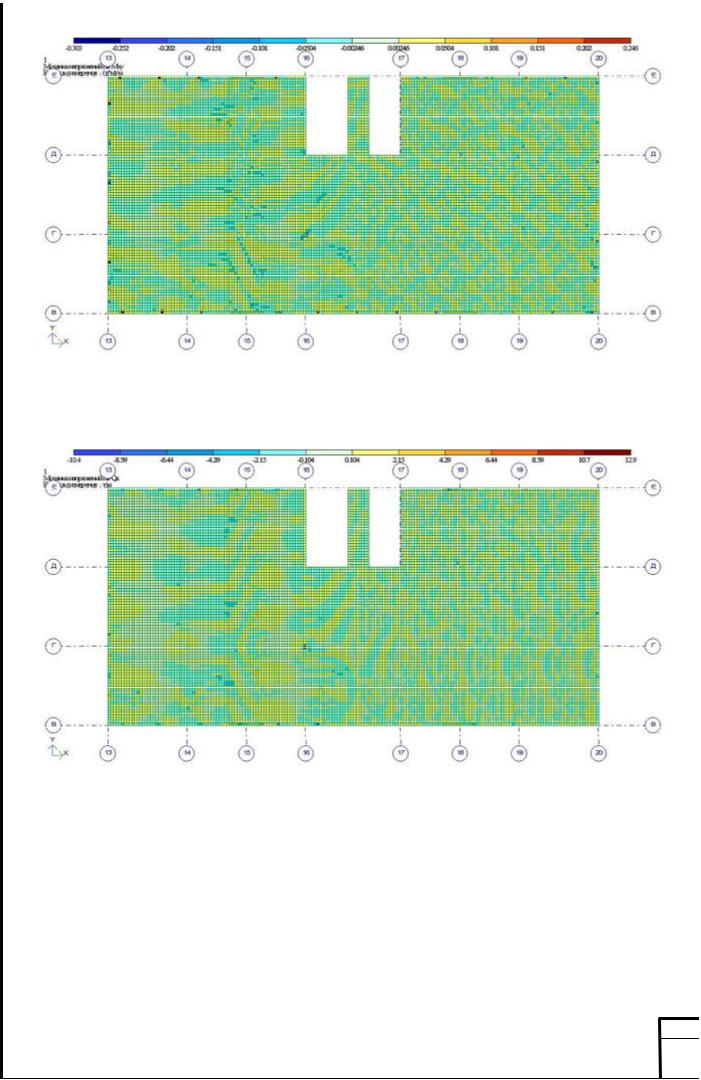

Мозаика напряжений плиты перекрытия по Мxу, т*м/м

Мозаика напряжений плиты перекрытия по Qx, т/м

Лист

Мозаика напряжений плиты перекрытия по Qy, т/м

Армирование плиты перекрытия по оси Х у нижней грани, см2/м

Лист

Армирование плиты перекрытия по оси Х у верхней грани, см2/м

Армирование плиты перекрытия по оси Y у нижней грани, см2/м

Лист

Армирование плиты перекрытия по оси Y у верхней грани, см2/м

Армирование у нижней грани плиты:

по направлению оси Х принимаются арматурные стержни Ø 12 мм А400 с шагом 200мм.

по направлению оси У принимаются арматурные стержни Ø 12 мм А400 с шагом 200мм.

Армирование у верхней грани плиты:

по направлению оси Х принимаются арматурные стержни Ø 12 мм А400 с шагом 200мм, принимается дополнительное армирование стерж- нями Ø 14 мм и Ø 18 мм А400 с шагом 200мм в местах действия отрица- тельного момента от колонн. Длины дополнительной арматуры смотри ли- сты КР.

по направлению оси У принимаются арматурные стержни Ø 12 мм А400 с шагом 200мм, принимается дополнительное армирование стерж- нями Ø 14 мм и Ø 18 мм А400 с шагом 200мм в местах действия отрица- тельного момента от колонн. Длины дополнительной арматуры смотри ли- сты КР.

Лист

4. Определение площади сечения растянутой арматуры в плите перекрытия.

Рабочая высота сечения h0 = h − a = 200 − 30 = 170 мм

Ширина участка b = 1000 мм , прочность бетона на сжатие Rb = 14.5МПа , действующий момент М, согласно статического расчета в ПК «Лира 9.6».

αm=32200000/(14.5*1000*1702)=0,08

αm=0,08< αr=0,39 – сжатая арматура по расчету не требуется. Определяем относительную высоту сжатой зоны бетона по форму-

ξ = (1− 1− 2αm );

ξ=0,08

Требуемую площадь растянутой арматуры определяем по формуле:

As = Rb bh0ξ / Rs ;

Аs=14,5*1000*170*0,08/355=555 мм2.

По сортаменту принимаем Аs=565 мм2 (5Ø12). Нижняя рабочая арма- тура плит перекрытия и покрытия выполняется из Ø12 с шагом 200мм.

Лист

5. Определение площади сечения сжатой арматуры в колонне перекрытия.

Согласно статическому расчету в ПК «Лира 9.6» вертикальная нагрузка на колонну:

NI =306315кг,

Бетон колонны класса В25 (Rb = 14,5 МПа), Арматура класса А400 (RS = 355 МПа), Площадь сечения колонны (Аb = 25х60 см),

Площадь сечения арматуры колонны 6Ø25 (Аs = 25.45 см2). Критическая продольная сила в прямоугольном сечении:

Nult = ϕ(Rb Ab + Rs As ) ,

где φ- коэффициент, зависящий от отношения расчетной длины к большей стороне стойки.

Максимальное усилие, способное воспринять сечением колонны

определяется по формуле

Nult = ϕ (Rb Ab + Rs As ) = 0.7 ×(145 ×25 ×60 +3550 ×29.45) = 322048 кг , где Проверяем условие:

N = 306315кг £ Nult = 322048кг

Условие выполняется, следовательно, прочность монолитной железо- бетонной колонны обеспечена.

Лист

Лист

Список использованных источников

1.СП 20.13330.2011 «Актуализированная редакция СНиП 2.01.07-85* «Нагрузки и воздействия»».

2.СП 52-101-2003. Бетонные и железобетонные конструкции без пред- варительного напряжения арматуры. ГУП «НИИЖБ» Госстроя России.

Г.Москва-2004.-71с.

3.Пособие по проектированию бетонных и железобетонных кон- струкций из тяжелого бетона без предварительного напряжения арматуры (

кСП 52-101-2003). ЦНИИПромзданий, НИИЖБ.-М.: ОАО «ЦНИИПромзданий, 2005.-214с.

4.СП 52-103-2007. Железобетонные монолитные конструкции зданий. ФГУП «НИЦ «СТРОИТЕЛЬСТВО». Москва-2007.-18с.
