1. Задание на проектирование.
1.1 Общие данные
Разработан многофункциональный жилой комплекс в состав которо- го входит жилой дом переменной этажности(8-12-15 этажей), 2 апарт – отеля, гостиница, офисный центр. Под двором жилого дома планируется размещение 2х этажного паркинга. Схема комплекса показана на рис.1.
Расчет представлен для секции жилого дома с максимальной этажностью
(5).

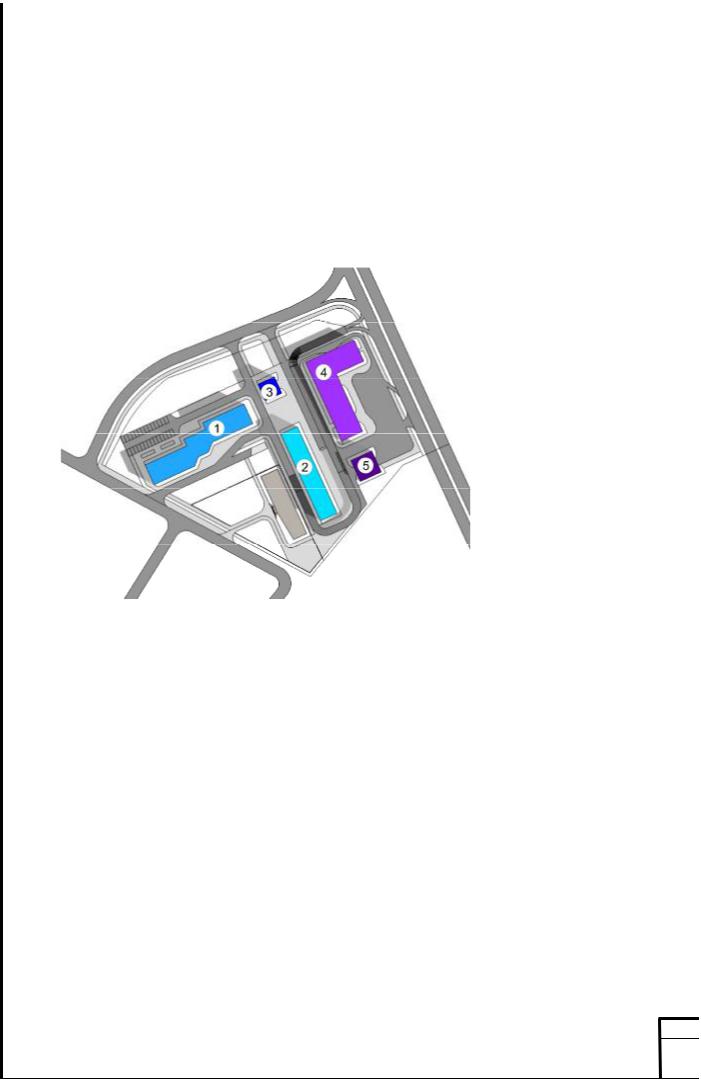

Рис. 1 Схема размещения зданий в многофункциональном жилом комплексе
1.Проектируемый жилой дом
2.Апарт-отель
3.Апарт-отель
4.Гостиница
5.Офисное здание
1.2Общая характеристика конструктивной схемы здания
Проектируемое здание представляет собой 8-12-15-ти этажный жилой с подвальным помещением. Здание прямоугольной формы в плане, рас- положенное в осях 1-20 и А-Е. Конструктивный расчет производим для сек- ции с самой большой этажностью, т.е. в осях 13-20 и В-Е. Ширинакорпуса в осях В-Е составляет 18 м, длина в осях 13-20 – 37.2 м.
Основными несущими элементами являются монолитные железо-
Лист
бетонные колонны прямоугольного сечения размерами 250х400мм,
250х600мм, монолитные железобетонные стены толщиной 250мм, железо-
бетонные монолитные обвязочные балки по периметру здания размерами 400х400 вдоль буквенных осей и 250х600 вдоль цифровых осей. Плиты пере- крытия железобетонные монолитные толщиной 200мм.
Пространственная жесткость здания обеспечивается за счет работы монолитных железобетонных лифтовых шахт, колонн жестко защемленных в фундамент и объединенных диском перекрытия.
2. Сбор нагрузок
Сбор нагрузок произведен согласно СП 20.13330.2011 «Актуализиро- ванная редакция СНиП 2.01.07-85* «Нагрузки и воздействия»».
Для г.Казань - снеговой район – IV, ветровой район- II (тип местности В)
Таблица 1
Наименование |
Величина |
Единица |
Обоснование |
|
|
|
|
измерения |
|
|
|
|
|
|
Климатический район |
IIВ |
|
СП 23-101-2004 |
|
|
|
|
|
|
Норм. снеговая нагрузка |
240 |
Кгс/м2 |
СП |
|
|
|
|
|
20.13330.2011 |
Норм. ветровая нагрузка |
30 |
Кгс/м2 |
СП |
|
|
|
|
|
20.13330.2011 |
Расчетная |
наружная тем- |
|
t°C |
СП 23-101-2004 |
пература: |
|
|
|
|
|
|
|
|
|
- холодный период |
-32 |
|
|
|
|
|
|
|
|
- теплый период |
+23,5 |
|
|
|
|
|
|
|
|
Глубина |
промерзания |
1,7 |
м |
|
грунтов |
|
|
|
|
|
|
|
|
|
Сейсмичность района |
6 |
баллы |
ОСР-97 |
|
|
|
|
|
|
Влажность |
|
Нормаль- |
|
|
|
|
ная |
|
|
Лист
Далее производим сбор нагрузок на элементы несущей системы проектируемого здания. Подсчёт нагрузок на плиты покрытия и перекрытия, в соответствии с требованиями [4], приводится в таблицах 2 - 4.
Сбор нагрузок выполняется с учетом приведенного конструктивного решения (таблица 2).
Таблица 2
|
Нагрузки |
Норма- |
Коэффици- |
Расчет- |
|
|
|
|
|
тивная |
ент |
надеж- |
ная |
|
|
/п |
|
нагрузка, |
ности |
по |
нагруз- |
|
|
|
|
кг/м2 |
нагрузке |
ка, г/м2 |
|
|
|
|
|
|
|
|
|
|
|
Постоянные нагрузки |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вес конструкции кровли: |
|
|
|
|
|
|
|
-п/э пленка |
5 |
1.3 |
6.5 |
|
|
|
|
-утеплитель-пенополистирол |
10 |
1.3 |
13 |
|
|
|
|
-цем-песч. стяжка |
45 |
1.3 |
58.5 |
|
|
|
|
Итого: |
60 |
|
|
78 |
|
|
|
|
|
|
|
|
|
|
|
Вес жб плиты покрытия |
500 |
1.1 |
550 |
|
|
|
|
|
|
|
|
|
|
|
|
Вес конструкции пола (тип 1): |
72 |
1.3 |
93.6 |
|
|
|
|
-цем-песч. стяжка |
20 |
1.3 |
26 |
|
|
|
|
-керамогранитная плитка |
92 |
|
|
119.6 |
|
|
|
Итого: |
|
|
|
|
|
|
|
Вес конструкции пола (тип 2): |
72 |
1.3 |
93.6 |
|
|
|
|
-цем-песч. стяжка |
13 |
1.3 |
16.9 |
|
|
|
|
-ламинат |
85 |
|
|
110.5 |
|
|
|
Итого: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вес блоков ограждающей |
2500 |
1.1 |
2750 |
|
|
|
|
конструкции |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вес металлических балок |
150 |
1.1 |
165 |
|
|
|
|
|
|
|
|
|
|
|
|
Временные |
нагрузки |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Снеговая нагрузка |
167 |
1.43 |
240 |
|
|
|
|
|
|
|
|
|
|
|
|
Полезная нагрузка на пере- |
200 |
1.4 |
280 |
|
|
|
|
крытие |
400 |
|
|
560 |
|
Лист |
|
|
|
|
|
|
|
|
Коэффициент надежности по II уровню ответственности здания:
γ n = 0.95 .
Коэффициент сочетания по заданной площади принимаем равным
ψ A1 = 1, так как минимальная площадь помещения меньше 9м2. Коэффициент сочетания по заданной этажности:
ψ n |
= 0.4 + |
|
ψ A1 − 0.4 |
;ψ n |
= 0.4 + |
1− 0.4 |
= 0.55 |
||||
|
|
|
|
|
|
||||||
|
|
n |
16 |
|
|||||||
|
|
|
|
|
|
|
, |
||||
где n- общее число перекрытий, нагрузки от которых учитываются при расчете рассматриваемого сечения колонны.
При учете сочетаний, включающих постоянные и менее двух времен- ных нагрузок, расчетные значения временных нагрузок или соответствую- щих им усилий умножаются на коэффициенты сочетаний, равные для дли-
тельных нагрузок ψ1 = 0.95 , для кратковременных- ψ 2 = 0.95.

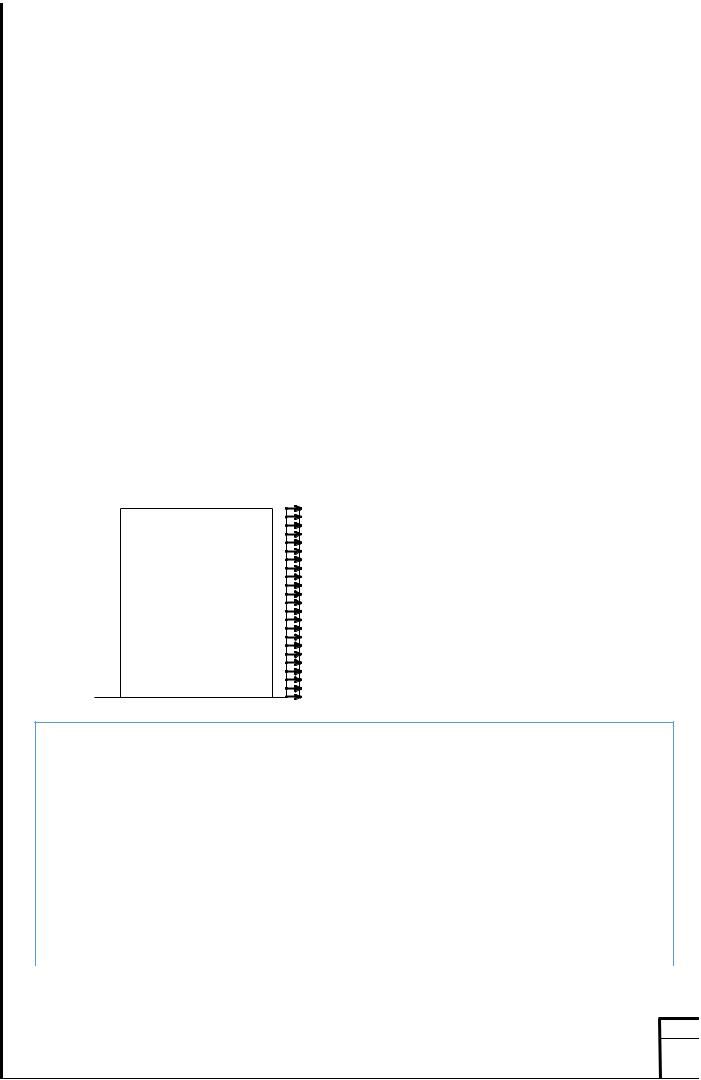

Ветровая нагрузка (наветренная поверхность)
Исходные данные
|
Ветровой район |
II |
|
||
|
|
|
|
Нормативное значение ветрово- |
30 кг/м2 |
|
го давления |
|
|
|
|
|
Тип местности |
В- городские территории, лес- |
|
|
ные массивы и другие местности, |
|
|
равномерно покрытые препятствия- |
|
|
ми высотой более 10м |
|
|
|
Лист
Тип сооружения |
|
|
Вертикальные и отклоняющиеся |
|
|
|
|
от вертикальных не более чем на 15о |
|
|
|
|
|
|
|
|
|
|
|
Параметры |
|
|
|
|
|
|
|
|
|
Поверхность |
|
|
Наветренная поверхность |
|
|
|
|
|
|
Шагсканирования |
0.5 м |
|
||
|
|
|
|
|
Коэффициент |
надежности по |
1.4 |
|
|
нагрузке γf |
|
|
|
|
|
|
|
|
|
Высота здания (Н) |
46.5 м |
|
||
|
|
|
|
|
|
|
|
|
|
Высота (м) |
|
Нормативное зна- |
Расчетное значе- |
|
|
|
чение |
|
ние |
|
|
(кг/м2) |
|
(кг/м2) |
|
|
|
|
|
0 |
|
12 |
|
17 |
|
|
|
|
|
0.5 |
|
12 |
|
17 |
|
|
|
|
|
1 |
|
12 |
|
17 |
|
|
|
|
|
1.5 |
|
12 |
|
17 |
|
|
|
|
|
2 |
|
12 |
|
17 |
|
|
|
|
|
2.5 |
|
12 |
|
17 |
|
|
|
|
|
3 |
|
12 |
|
17 |
|
|
|
|
|
3.5 |
|
12 |
|
17 |
|
|
|
|
|
4 |
|
12 |
|
17 |
|
|
|
|
|
4.5 |
|
12 |
|
17 |
|
|
|
|
|
5 |
|
12 |
|
17 |
|
|
|
|
|
5.5 |
|
12 |
|
17 |
|
|
|
|
|
6 |
|
13 |
|
18 |
|
|
|
|
|
6.5 |
|
13 |
|
18 |
|
|
|
|
|
7 |
|
13 |
|
19 |
|
|
|
|
|
7.5 |
|
14 |
|
19 |
|
|
|
|
|
8 |
|
14 |
|
20 |
|
|
|
|
|
8.5 |
|
15 |
|
20 |
|
|
|
|
|
Лист
9 |
15 |
21 |
|
|
|
9.5 |
15 |
21 |
|
|
|
10 |
16 |
22 |
|
|
|
10.5 |
16 |
22 |
|
|
|
11 |
16 |
23 |
|
|
|
11.5 |
16 |
23 |
|
|
|
12 |
17 |
23 |
|
|
|
12.5 |
17 |
24 |
|
|
|
13 |
17 |
24 |
|
|
|
13.5 |
18 |
25 |
|
|
|
14 |
18 |
25 |
|
|
|
14.5 |
18 |
25 |
|
|
|
15 |
18 |
26 |
|
|
|
15.5 |
19 |
26 |
|
|
|
16 |
19 |
26 |
|
|
|
16.5 |
19 |
27 |
|
|
|
17 |
19 |
27 |
|
|
|
17.5 |
20 |
27 |
|
|
|
18 |
20 |
28 |
|
|
|
18.5 |
20 |
28 |
|
|
|
19 |
20 |
28 |
|
|
|
19.5 |
20 |
29 |
|
|
|
20 |
21 |
29 |
|
|
|
20.5 |
21 |
29 |
|
|
|
21 |
21 |
29 |
|
|
|
21.5 |
21 |
30 |
|
|
|
22 |
21 |
30 |
|
|
|
22.5 |
22 |
30 |
|
|
|
23 |
22 |
30 |
|
|
|
23.5 |
22 |
31 |
|
|
|
24 |
22 |
31 |
|
|
|
24.5 |
22 |
31 |
|
|
|
Лист
25 |
23 |
32 |
|
|
|
25.5 |
23 |
32 |
|
|
|
26 |
23 |
32 |
|
|
|
26.5 |
23 |
32 |
|
|
|
27 |
23 |
32 |
|
|
|
27.5 |
23 |
33 |
|
|
|
28 |
24 |
33 |
|
|
|
28.5 |
24 |
33 |
|
|
|
29 |
24 |
33 |
|
|
|
29.5 |
24 |
34 |
|
|
|
30 |
24 |
34 |
|
|
|
30.5 |
24 |
34 |
|
|
|
31 |
25 |
34 |
|
|
|
31.5 |
25 |
35 |
|
|
|
32 |
25 |
35 |
|
|
|
32.5 |
25 |
35 |
|
|
|
33 |
25 |
35 |
|
|
|
33.5 |
25 |
35 |
|
|
|
34 |
25 |
36 |
|
|
|
34.5 |
26 |
36 |
|
|
|
35 |
26 |
36 |
|
|
|
35.5 |
26 |
36 |
|
|
|
36 |
26 |
36 |
|
|
|
36.5 |
26 |
37 |
|
|
|
37 |
26 |
37 |
|
|
|
37.5 |
26 |
37 |
|
|
|
38 |
27 |
37 |
|
|
|
38.5 |
27 |
37 |
|
|
|
39 |
27 |
38 |
|
|
|
39.5 |
27 |
38 |
|
|
|
40 |
27 |
38 |
|
|
|
40.5 |
27 |
38 |
|
|
|
Лист
41 |
27 |
38 |
|
|
|
41.5 |
28 |
39 |
|
|
|
42 |
28 |
39 |
|
|
|
42.5 |
28 |
39 |
|
|
|
43 |
28 |
39 |
|
|
|
43.5 |
28 |
39 |
|
|
|
44 |
28 |
40 |
|
|
|
44.5 |
28 |
40 |
|
|
|
45 |
29 |
40 |
|
|
|
45.5 |
29 |
40 |
|
|
|
46 |
29 |
40 |
|
|
|
46.5 |
29 |
41 |
|
|
|
Ветровая нагрузка (подветренная поверхность)
Исходные данные
|
Ветровой район |
II |
|
||
|
|
|
|
Нормативное значение ветрово- |
30 кг/м2 |
|
го давления |
|
|
|
|
|
Тип местности |
В- городские территории, лес- |
|
|
ные массивы и другие местности, |
|
|
равномерно покрытые препятствия- |
|
|
ми высотой более 10м |
|
|
|
Лист
Тип сооружения |
|
|
Вертикальные и отклоняющиеся |
|
|
|
|
от вертикальных не более чем на 15о |
|
|
|
|
|
|
|
|
|
|
|
Параметры |
|
|
|
|
|
|
|
|
|
Поверхность |
|
|
Наветренная поверхность |
|
|
|
|
|
|
Шагсканирования |
0.5 м |
|
||
|
|
|
|
|
Коэффициент |
надежности по |
1.4 |
|
|
нагрузке γf |
|
|
|
|
|
|
|
|
|
Высота здания (Н) |
46.5 м |
|
||
|
|
|
|
|
|
|
|
|
|
Высота (м) |
|
Нормативное зна- |
Расчетное значе- |
|
|
|
чение |
|
ние |
|
|
(кг/м2) |
|
(кг/м2) |
|
|
|
|
|
0 |
|
-9 |
|
-13 |
|
|
|
|
|
0.5 |
|
-9 |
|
-13 |
|
|
|
|
|
1 |
|
-9 |
|
-13 |
|
|
|
|
|
1.5 |
|
-9 |
|
-13 |
|
|
|
|
|
2 |
|
-9 |
|
-13 |
|
|
|
|
|
2.5 |
|
-9 |
|
-13 |
|
|
|
|
|
3 |
|
-9 |
|
-13 |
|
|
|
|
|
3.5 |
|
-9 |
|
-13 |
|
|
|
|
|
4 |
|
-9 |
|
-13 |
|
|
|
|
|
4.5 |
|
-9 |
|
-13 |
|
|
|
|
|
5 |
|
-9 |
|
-13 |
|
|
|
|
|
5.5 |
|
-9 |
|
-13 |
|
|
|
|
|
6 |
|
-10 |
|
-13 |
|
|
|
|
|
6.5 |
|
-10 |
|
-14 |
|
|
|
|
|
7 |
|
-10 |
|
-14 |
|
|
|
|
|
7.5 |
|
-10 |
|
-14 |
|
|
|
|
|
8 |
|
-11 |
|
-15 |
|
|
|
|
|
8.5 |
|
-11 |
|
-15 |
|
|
|
|
|
Лист
9 |
-11 |
-16 |
|
|
|
9.5 |
-11 |
-16 |
|
|
|
10 |
-12 |
-16 |
|
|
|
10.5 |
-12 |
-17 |
|
|
|
11 |
-12 |
-17 |
|
|
|
11.5 |
-12 |
-17 |
|
|
|
12 |
-13 |
-18 |
|
|
|
12.5 |
-13 |
-18 |
|
|
|
13 |
-13 |
-18 |
|
|
|
13.5 |
-13 |
-18 |
|
|
|
14 |
-13 |
-19 |
|
|
|
14.5 |
-14 |
-19 |
|
|
|
15 |
-14 |
-19 |
|
|
|
15.5 |
-14 |
-20 |
|
|
|
16 |
-14 |
-20 |
|
|
|
16.5 |
-14 |
-20 |
|
|
|
17 |
-14 |
-20 |
|
|
|
17.5 |
-15 |
-20 |
|
|
|
18 |
-15 |
-21 |
|
|
|
18.5 |
-15 |
-21 |
|
|
|
19 |
-15 |
-21 |
|
|
|
19.5 |
-15 |
-21 |
|
|
|
20 |
-15 |
-22 |
|
|
|
20.5 |
-16 |
-22 |
|
|
|
21 |
-16 |
-22 |
|
|
|
21.5 |
-16 |
-22 |
|
|
|
22 |
-16 |
-22 |
|
|
|
22.5 |
-16 |
-23 |
|
|
|
23 |
-16 |
-23 |
|
|
|
23.5 |
-16 |
-23 |
|
|
|
24 |
-17 |
-23 |
|
|
|
24.5 |
-17 |
-23 |
|
|
|
