N (т)

My (т*м)

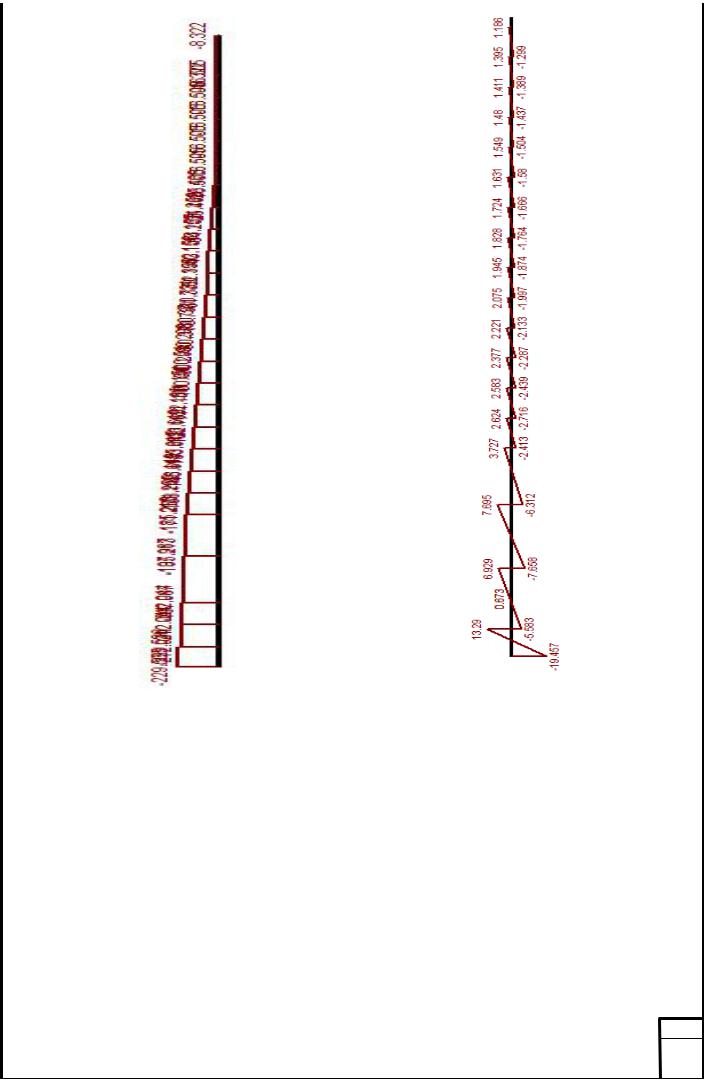

Рис.3.14 Усилия в колонне N от временной нагрузки

Лист

АНАЛИЗ РЕЗУЛЬТАТОВ РАСЧЕТА КОЛОНН .

Результаты расчета колонн

АНАЛИЗ РЕЗУЛЬТАТОВ РАСЧЕТА КОЛОНН КАРКАСА ЗДАНИЯ По результатам расчета пространственного каркаса здания в программном

комплексе «Мономах» (Подпрограмма колоннанаиболее нагруженными являют- ся колонна по оси 2/В.Далее приведены результаты расчета армирования этой ко- лонны(схема маркировки колонн по типу армирования представлена на рис. 4.14)

Результаты расчета колонн на отметках – от -0,50 до 21,450

Лист

Исходные данные

Нормативный документ

СНиП 52-01-2003

Бетон

Класс



B25

Арматура





Класс продольной



A400

Класс поперечной



A400

Расчетный диаметр

про-

40

дольной, мм





Защитный слой продольной,

20

мм





Привязка продольной,

мм

40

Используемый сортамент

12,14,16,18,20,22,25,28,32,36,40

продольной





Требования

Расчет по раскрытию трещин Выделять угловые стержни

Вязаный каркас. Модуль уменьшения шага поперечной арматуры 25 мм

Сечение



Размеры, мм:











b

500









h

1200









Площадь, см2

6400









Отметки

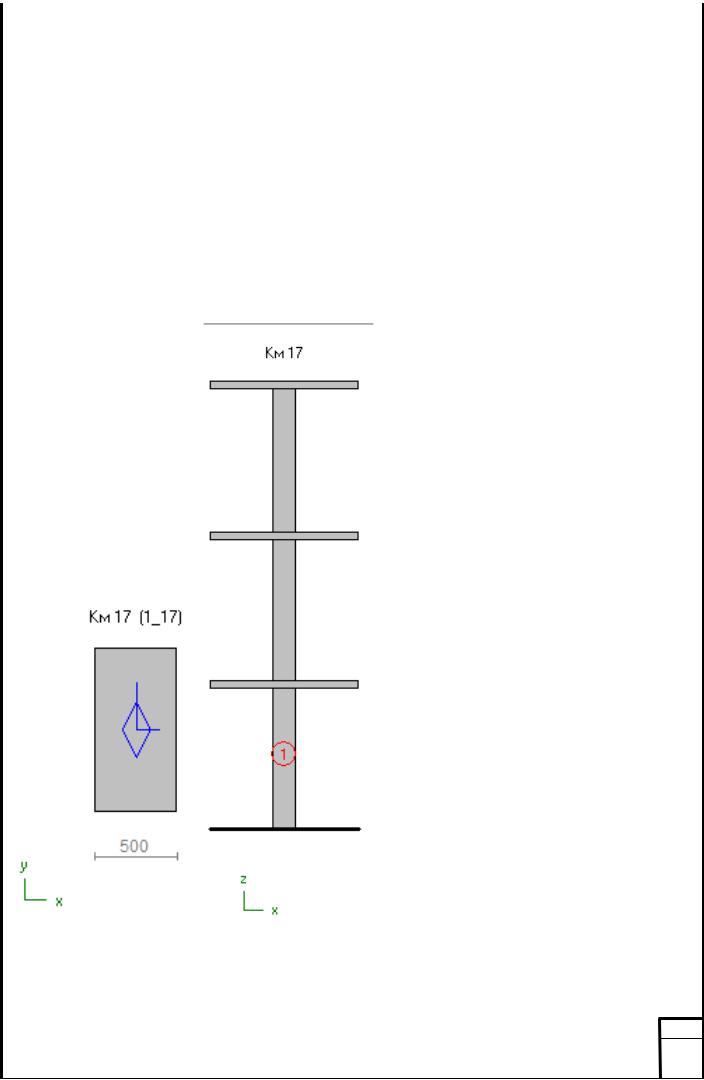

Колонна

Км 1_17 (1_17)

Км 1_10 (2_17)

Км 1_10 (3_17)





Высота этажа, мм

3000

3000

3000





Высота перекрытия, мм

200

200

200





Колонна

Км 1_17 (1_17)

Км 1_10 (2_17)

Км 1_10 (3_17)





Коэффициенты расчетной длины:









m X

0.5

1

1





m Y

0.5

1

1





Расчетная длина, мм:











Lo X

1650

3300

3300





Lo Y

1650

3300

3300





Гибкость:











Lo/h X

2.06

4.13

4.13





Lo/h Y

2.06

4.13

4.13



Нагрузки

Лист



Результаты МКЭ расчета

















Колонна

Км

1_10

N, тс

Mx,

My,

Qx, тс

Qy, тс

T, тс*м

сеч



(1_10)







тс*м

тс*м













Постоянная



683

0.0512

1.36

1.07

0.218

0

1











680

-0.668

-2.16

1.07

0.218

0

2





Длительная



178

0.0508

0.365

0.303

0.0846

0

1











178

-0.228

-0.634

0.303

0.0846

0

2





Ветровая 1





-19.2

-0.0331

-1.37

-0.391

-0.00043

0

1











-19.2

-0.0317

-0.0825

-0.391

-0.00043

0

2





Ветровая 2





1.96

-0.848

0.0231

0.0156

-0.276

0

1











1.96

0.0642

-0.0282

0.0156

-0.276

0

2





























Колонна

Км

1_10

N, тс

Mx,

My,

Qx, тс

Qy, тс

T, тс*м

сеч



(2_10)







тс*м

тс*м













Постоянная



662

1.22

2.45

1.47

0.694

0

1











659

-1.07

-2.41

1.47

0.694

0

2





Длительная



173

0.358

0.778

0.461

0.208

0

1











173

-0.328

-0.744

0.461

0.208

0

2





Ветровая 1





-19

-0.0353

-0.609

-0.171

-0.018

0

1











-19

0.024

-0.044

-0.171

-0.018

0

2





Ветровая 2





1.96

-0.369

-0.00574

-0.00012

-0.144

0

1











1.96

0.107

-0.00535

-0.00012

-0.144

0

2





























Колонна

Км

1_10

N, тс

Mx,

My,

Qx, тс

Qy, тс

T, тс*м

сеч



(3_10)







тс*м

тс*м













Постоянная



641

0.911

2.36

1.45

0.583

0

1











638

-1.01

-2.43

1.45

0.583

0

2





Длительная



167

0.28

0.725

0.446

0.179

0

1











167

-0.311

-0.747

0.446

0.179

0

2





Ветровая 1





-18.8

0.0467

-0.781

-0.273

0.0224

0

1











-18.8

-0.0272

0.118

-0.273

0.0224

0

2





Ветровая 2





1.96

-0.46

0.0258

0.0145

-0.194

0

1











1.96

0.178

-0.0221

0.0145

-0.194

0

2





Коэффициенты





















Надежности по ответственности 1





















Пост.

Длит.

Кр.вр.

Ветр.

Сейсм.









Надежности



1.1

1.2

1.2

1.4

1









Длительности



1

1

0.35

0

0









Продолжительности

1

1

1

0

0







Колонна

Км 1_17 (1_17)

Км 1_10 (2_17)

Км 1_10 (3_17)



Снижающий для кр. врем. 1

1

1



нагрузки









Учитывать в расчете:









автоматически сформированные РСН







РСН, сформированные для случаев а, б





Лист









Коэффициенты расчетных сочетаний нагрузок (РСН)







Пост.

Длит.

Кр.вр.

Ветр.

Сейсм.













1-е, основное

1

1

1

1

0

















2-е, основное

1

0.95

0.9

0.9

0

















3-е, особое

0.9

0.8

0.5

0

1

















Учитывать при автоматическом формировании РСН:



















знакопеременность ветровой и сейсмической нагрузки



















Расчетное армирование

























Колонна



Км 1_17 (1_17)

Км 1_10 (2_17)



Км 1_10 (3_17)













Asu



7.45



5.21



2.97













As1



1.13



1.13



1.13













As2



1.13



1.13



1.13













Продольная арматура, см2:

























полная



34.328



25.368



16.408













по прочности



34.328



25.368



16.408













% армирования



0.54



0.40



0.26













Поперечная

арматура,

0



0



0













см2/м



























Ширина раскрытия трещин, мм:























непродолжительного

0



0



0













продолжительного

0



0



0













Расстановка продольной арматуры























Армирование симметричное

























Колонна



Км 1_17 (1_17)

Км 1_10 (2_17)



Км 1_10 (3_17)













угловые



4 32



4 28





4 20













вдоль грани



2 16



2 16





2 16









боковые



2 16



2 16





2 16









Всего



4 32 + 4 16

4 28 + 4 16





4 20 + 4 16









Площадь арматуры, см2

40.2124



32.6726



20.6089













% армирования



0.63



0.51



0.32













Анкеровка продольной арматуры























Диаметр стержня, мм

Длина анкеровки,

Длина нахлестки,





















мм



мм

















32



820



980

















28



710



860

















20



510



610

















16



410



490



















Расстановка поперечной арматуры























Колонна



Км 1_17 (1_17)

Км 1_10 (2_17)



Км 1_10 (3_17)











Зона анкеровки,

мм:

8 8



8 8





7 8











шаг



150



150



150













привязка 1-го

50



50



50













зона раскладки

1050



1050



900













привязка последнего

1100



1100



950













Основная зона,

мм:

9 8



9 8





10 8









шаг



200



200



200













привязка 1-го

1300



1150



200













зона раскладки

1600



1600



1800













привязка последнего

2900



2900



2950





Лист





Доборный, мм:



1 8



1 8





1 8





























шаг

150

150

100

привязка

3050

3050

3050

расст. до верха

50

50

50

Площадь арматуры, см2/м

5.02655

5.02655

5.02655

Вывод.

Принимаем сечение колонны 500х1200 из бетона В25 с продольной рабочей арма- турой класса А400 10ф25.(см.графич. часть чертежей).

Рис.4.13 Результаты расчета колонны на отметках от +51,120 ; до +60,720 в про-

грамме «Колонна.



Вывод.



Принимаем сечение колонны 400х9000 из бетона В25 с продольной рабочей



арматурой класса А400 10ф16.(см.графич. часть чертежей).
