123[1]

Стр. 8 из 34

линии пересечения двух плоскостей

натуральной величины отрезка АВ

расстояния между прямыми a и b угла между прямыми h и f

ЗАДАНИЕ N 8 отправить сообщение разработчикам

Тема: Пересечение поверхностей

Линии пересечения конуса и цилиндра, описанных вокруг одной сферы, на фронтальной плоскости проекций изображаются в виде …

прямолинейных отрезков эллипсов

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930705 20.03.2014

Стр. 9 из 34

окружностей прямой и окружности

ЗАДАНИЕ N 9 отправить сообщение разработчикам

Тема: Способ прямоугольного треугольника

Угол b между прямой АВ и плоскостью П2 найден способом …

прямоугольного треугольника

замены плоскостей проекций

вспомогательных секущих плоскостей сфер

ЗАДАНИЕ N 10 отправить сообщение разработчикам

Тема: Перпендикулярность на чертеже

Плоскости, изображенные на чертеже, …

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930705 20.03.2014

Стр. 10 из 34

перпендикулярны

параллельны

скрещиваются проецирующие

ЗАДАНИЕ N 11 отправить сообщение разработчикам

Тема: Способы преобразования чертежа

На чертеже расстояние между двумя скрещивающимися прямыми определено способом …

замены плоскостей проекций прямоугольного треугольника

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930705 20.03.2014

Стр. 11 из 34

плоскопараллельного перемещения вращения вокруг линии уровня

ЗАДАНИЕ N 12 отправить сообщение разработчикам

Тема: Применение способов преобразования чертежа к решению задач

Способом замены плоскостей проекций на чертеже определена(-о) …

натуральная величина двугранного угла

расстояние между двумя параллельными прямыми

натуральная величина треугольника расстояние от точки до прямой

ЗАДАНИЕ N 13 отправить сообщение разработчикам

Тема: Образование и задание кривых линий и поверхностей

Поверхность, образованная перемещением прямой линии, во всех своих положениях сохраняющей параллельность некоторой заданной плоскости («плоскости параллелизма»), по двум направляющим, обе из которых являются кривыми линиями, называется …

цилиндроидом

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930705 20.03.2014

Стр. 12 из 34

коноидом

гиперболическим параболоидом эллипсоидом вращения

ЗАДАНИЕ N 14 отправить сообщение разработчикам

Тема: Классификация плоских и пространственных кривых

На рисунке изображены проекции …

конической винтовой линии

цилиндрической винтовой линии

гиперболы параболы

ЗАДАНИЕ N 15 отправить сообщение разработчикам

Тема: Поверхности

При перемещении прямолинейной образующей l по криволинейной направляющей m (причем одна из точек прямой l остается всегда неподвижной) образуется ______ поверхность.

коническая

винтовая цилиндрическая

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930705 20.03.2014

Стр. 13 из 34

каркасная

ЗАДАНИЕ N 16 отправить сообщение разработчикам

Тема: Развертки поверхностей

Развертка поверхности призмы представлена на рисунке …

ЗАДАНИЕ N 17 отправить сообщение разработчикам

Тема: Основные понятия аксонометрии

Классификация видов аксонометрии на изометрии, диметрии и триметрии осуществляется на основании информации о …

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930705 20.03.2014

Стр. 14 из 34

соотношении показателей искажения по трем координатным осям

величине угла между проецирующими лучами и плоскостью проекций

соотношении показателей искажения по осям абсцисс и ординат величине угла между проецирующими лучами

ЗАДАНИЕ N 18 отправить сообщение разработчикам

Тема: Стандартные аксонометрические проекции

Аксонометрические оси прямоугольной приведенной изометрии и соответствующие им показатели искажения изображены на рисунке …

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930705 20.03.2014

Стр. 15 из 34

Решение:

Согласно ГОСТ 2.317-69 «Аксонометрические проекции» аксонометрические оси прямоугольной изометрии расположены следующим образом: ось O’z’ вертикально, углы между O’z’ и O’y’, а также O’z’ и O’x’ составляют 120°. Показатели искажения в приведенной прямоугольной изометрии по осям O’x’, O’y’, O’z’ соответственно равны: u = v = w = 1.

ЗАДАНИЕ N 19 отправить сообщение разработчикам

Тема: Изображение окружности в аксонометрии

Аксонометрической проекцией окружности в общем случае является эллипс. Для прямоугольной диметрии окружности, расположенной параллельно координатной плоскости xOy, величина малого диаметра эллипса равна ____

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930705 20.03.2014

Стр. 16 из 34

диаметра окружности.

0,35

0,95

0,71 1,06

Решение:

Для прямоугольной диметрии окружности, расположенной параллельно координатной плоскости xOy, величина малого диаметра эллипса равна 0,35 диаметра окружности.

ЗАДАНИЕ N 20 отправить сообщение разработчикам

Тема: Аксонометрия геометрических объектов

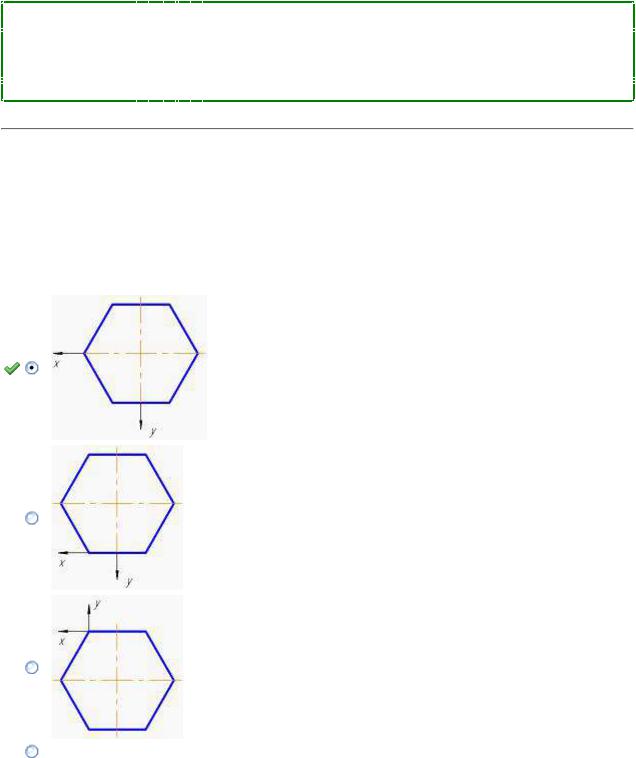

Наиболее рациональный выбор системы координат для вычерчивания прямоугольной изометрии правильного шестиугольника показан на рисунке …

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930705 20.03.2014

Стр. 17 из 34

ЗАДАНИЕ N 21 отправить сообщение разработчикам

Тема: Виды изделий и конструкторских документов

Изделие – это любой предмет или набор предметов производства, подлежащих

_____________ на предприятии.

изготовлению

комплектации

проектированию обработке

ЗАДАНИЕ N 22 отправить сообщение разработчикам

Тема: Форматы. Масштабы

Отношение линейных размеров изображения объекта на чертеже к действительным размерам объекта называется …

масштабом

кратностью

форматом габаритом

ЗАДАНИЕ N 23 отправить сообщение разработчикам

Тема: Линии. Шрифты чертежные. Графическое обозначение материалов в разрезах и сечениях

Стандартом предусмотрено расстояние между буквами шрифта, равное …

двойной толщине линий ширине буквы
