Стр. 8 из 32

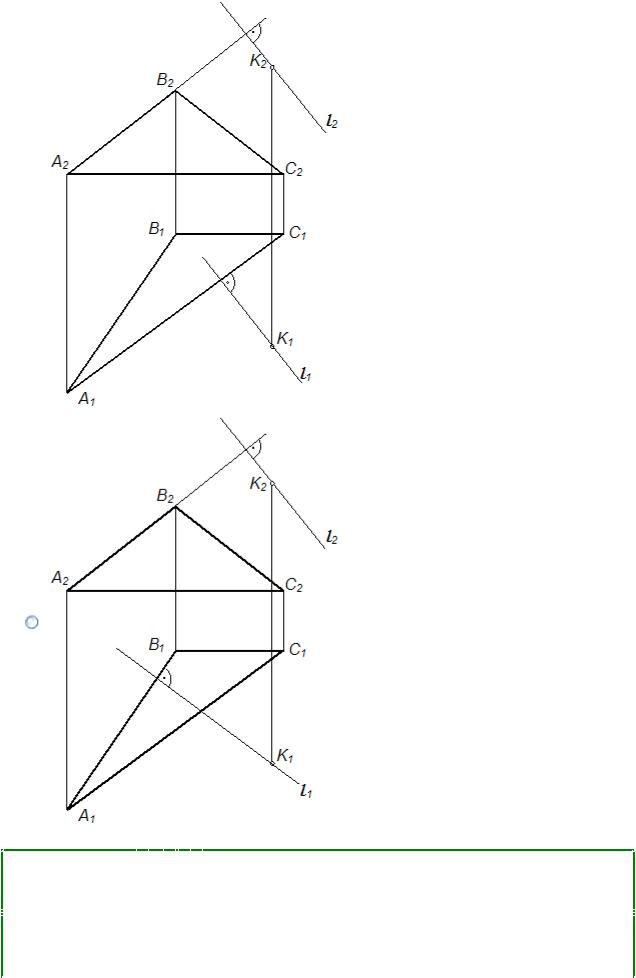

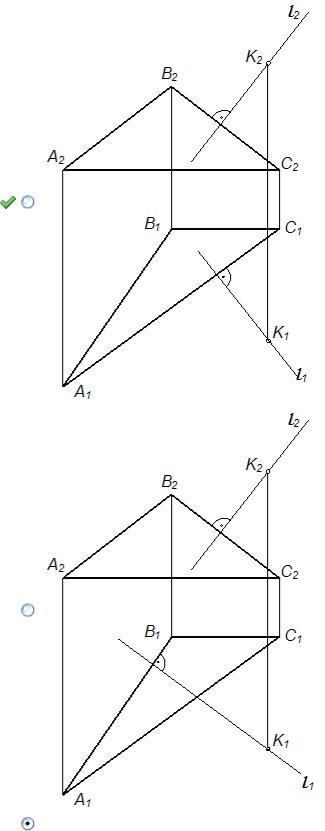

Проекции перпендикуляра l, опущенного из точки К на плоскость Σ (АВС), правильно построены на рисунке …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930707 20.03.2014
Стр. 9 из 32
Решение:
Перпендикуляр к плоскости перпендикулярен любой прямой, проведенной в этой плоскости. Из множества этих прямых при построении перпендикуляра к плоскости на чертеже выбирают фронталь и горизонталь плоскости, так как при этом образуются прямые углы, одна из сторон которых параллельна
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930707 20.03.2014
Стр. 10 из 32
плоскости проекций. Прямая l перпендикулярна плоскости на чертеже, если ее горизонтальная проекция l1 перпендикулярна горизонтальной проекции горизонтали A1C1, а фронтальная проекция прямой l2 перпендикулярна фронтальной проекции фронтали B2C2.
ЗАДАНИЕ N 11 отправить сообщение разработчикам
Тема: Способы преобразования чертежа
Геометрическая фигура остается неподвижной в пространстве при преобразовании чертежа, которое называется способом …
замены плоскостей проекций
вращения вокруг проецирующей прямой
плоскопараллельного перемещения
вращения вокруг прямой уровня
Решение:
Характерным признаком способа замены плоскостей проекций является то, что геометрическая фигура в пространстве остается неподвижной, а плоскости проекций меняют свое положение, при этом новая плоскость проекций выбирается всегда перпендикулярно одной из старых, как это показано на чертеже. Здесь плоскость проекций П4 перпендикулярна плоскости П1.
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930707 20.03.2014
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930707 20.03.2014
Стр. 12 из 32
Поверхность, образованная перемещением прямой линии, во всех своих положениях сохраняющей параллельность некоторой заданной плоскости («плоскости параллелизма»), по двум направляющим, обе из которых являются кривыми линиями, называется …
цилиндроидом
коноидом
гиперболическим параболоидом
эллипсоидом вращения
ЗАДАНИЕ N 14 отправить сообщение разработчикам
Тема: Классификация плоских и пространственных кривых
Кривая, являющаяся следом движущейся точки, которая равномерно удаляется от центра и при этом равномерно вращается вокруг него, называется …
спиралью Архимеда
эллипсом
цилиндрической винтовой линией
конической винтовой линией
ЗАДАНИЕ N 15 отправить сообщение разработчикам
Тема: Поверхности
Направляющая кривая торсовой поверхности называется …
ребром возврата
образующей
каркасом
осью вращения
ЗАДАНИЕ N 16 отправить сообщение разработчикам
Тема: Развертки поверхностей
Длина одной из сторон прямоугольника, показанного на рисунке, являющегося разверткой боковой поверхности прямого кругового цилиндра, равна …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930707 20.03.2014
Стр. 13 из 32
πd
2πd
πR
2πH
Решение:
Развертка поверхности прямого цилиндра представляет собой плоскую фигуру, составленную из боковой поверхности – прямоугольника и двух равных между собой кругов – оснований.
Боковая поверхность цилиндра представляют собой прямоугольник, ширина которого равна длине окружности основания – πd, а высота равна высоте цилиндра H.
ЗАДАНИЕ N 17 отправить сообщение разработчикам
Тема: Основные понятия аксонометрии
Показатели искажения одинаковы по двум координатным осям в …
диметрии
триметрии
изометрии
любом виде аксонометрии
ЗАДАНИЕ N 18 отправить сообщение разработчикам
Тема: Стандартные аксонометрические проекции

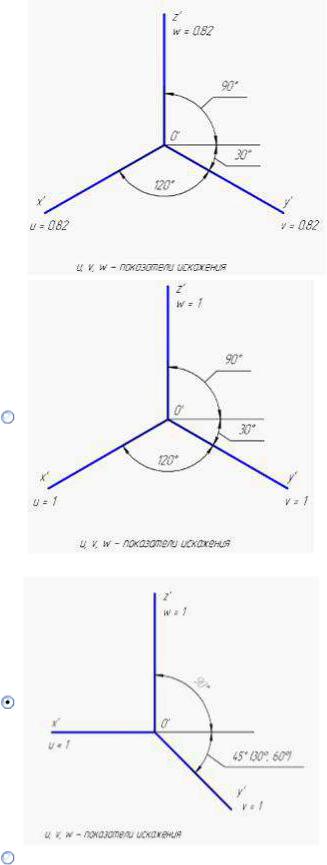

Аксонометрические оси точной прямоугольной изометрии и соответствующие им показатели искажения изображены на рисунке …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930707 20.03.2014
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930707 20.03.2014
Стр. 15 из 32
Решение:
По ГОСТ 2.317-69 «Аксонометрические проекции» аксонометрические оси прямоугольной изометрии расположены следующим образом: ось O’z’ вертикально, углы между O’z’ и O’y’, а также O’z’ и O’x’ составляют 120°. Показатели искажения в точной прямоугольной изометрии по осям O’x’, O’y’, O’z’ соответственно равны: u = v = w = 0,82. В приведенной прямоугольной изометрии показатели искажения по осям O’x’, O’y’, O’z’ соответственно равны: u = v = w = 1.
ЗАДАНИЕ N 19 отправить сообщение разработчикам
Тема: Изображение окружности в аксонометрии
Аксонометрической проекцией окружности в общем случае является эллипс. Для прямоугольной изометрии окружности, расположенной параллельно координатной плоскости, величина большого диаметра эллипса равна ____
диаметра окружности.
1,22
0,71
0,95
1,06
ЗАДАНИЕ N 20 отправить сообщение разработчикам
Тема: Аксонометрия геометрических объектов
При построении вторичной проекции цилиндра использована его …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930707 20.03.2014
Стр. 16 из 32
ортогональная профильная проекция
ортогональная горизонтальная проекция
ортогональная фронтальная проекция
центральная проекция из точки О
Решение:
Процесс вычерчивания аксонометрического изображения предмета рекомендуется начинать со вторичной проекции, то есть с построения аксонометрии плоской фигуры, являющейся видом данного предмета сверху, слева или спереди. На данном чертеже использована ортогональная профильная проекция цилиндра или вид «слева».
Начертательная геометрия : учеб. для вузов / под ред. Н. Н. Крылова. – М. : Высш. шк., 2005. – 224 с.
ЗАДАНИЕ N 21 отправить сообщение разработчикам
Тема: Виды изделий и конструкторских документов
Изделие – это любой предмет или набор предметов _____, подлежащих изготовлению на предприятии.
производства
комплекта
комплекса
проектирования
ЗАДАНИЕ N 22 отправить сообщение разработчикам
Тема: Форматы. Масштабы
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930707 20.03.2014
Стр. 17 из 32
Стандартом не предусмотрен масштаб …
15:1
5:1
2,5:1
20:1
ЗАДАНИЕ N 23 отправить сообщение разработчикам
Тема: Линии. Шрифты чертежные. Графическое обозначение материалов в разрезах и сечениях
Разомкнутая линия предназначена для обозначения …
линии сечения
линии обрыва
штриховки
невидимого контура
ЗАДАНИЕ N 24 отправить сообщение разработчикам
Тема: Нанесение размеров

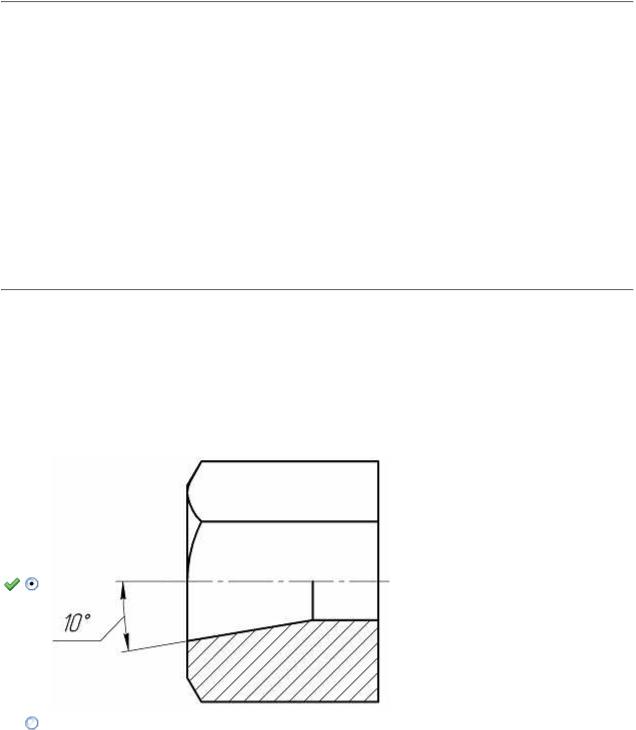

Размерная надпись при простановке углового размера правильно выполнена на рисунке …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930707 20.03.2014
расстояние между двумя скрещивающимися прямыми
расстояние между двумя параллельными прямыми
натуральная величина треугольника
расстояние от точки до прямой
между двумя скрещивающимися прямыми. При этом прямые
сохраняют свое неподвижное положение в пространстве, а плоскость
проекций П
проекций перпендикулярна «старой» плоскости П
именно
плоскостей проекций, чтобы перевести ее в проецирующее положение
относительно «новой» плоскости проекций П
прямыми.
