Стр. 6 из 33
Решение:
Ближе всех к наблюдателю находится точка, у которой координата Y самая большая. Это точка D.
ЗАДАНИЕ N 7 отправить сообщение разработчикам
Тема: Пересечение прямой с плоскостью и пересечение двух плоскостей

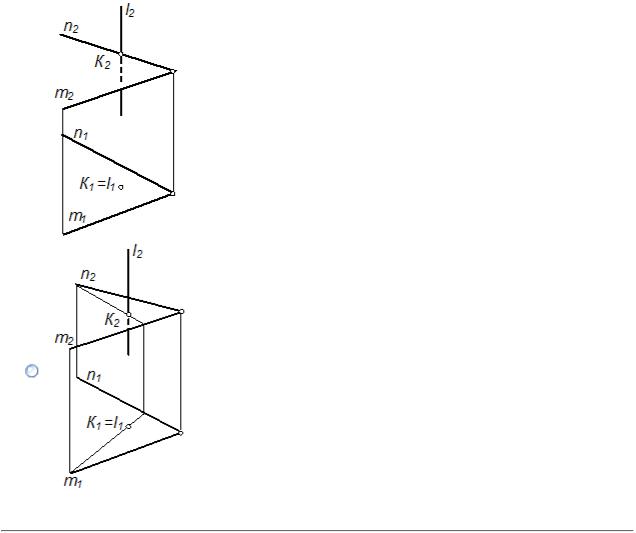

Точка пересечения прямой с плоскостью правильно найдена на рисунке …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937814 08.04.2014
Стр. 7 из 33
ЗАДАНИЕ N 8 отправить сообщение разработчикам
Тема: Пересечение поверхностей
Линию пересечения заданных на чертеже поверхностей строят способом …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937814 08.04.2014
Стр. 8 из 33
вспомогательных секущих сфер
вспомогательных секущих плоскостей
прямоугольного треугольника
замены плоскостей проекций
Решение:
Для построения линии пересечения двух заданных поверхностей используется способ вспомогательных концентрических сфер, условия применения которого следующие:
– пересекаются две поверхности вращения. На чертеже заданы два прямых круговых конуса;
– оси вращения этих поверхностей пересекаются;
– пересекающиеся оси вращения образуют плоскость уровня.
ЗАДАНИЕ N 9 отправить сообщение разработчикам
Тема: Способ прямоугольного треугольника
Натуральная величина отрезка прямой способом прямоугольного треугольника найдена на рисунке …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937814 08.04.2014
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937814 08.04.2014
Стр. 10 из 33
ЗАДАНИЕ N 10 отправить сообщение разработчикам
Тема: Перпендикулярность на чертеже
Плоскости, изображенные на чертеже, …
перпендикулярны
параллельны
скрещиваются
проецирующие
ЗАДАНИЕ N 11 отправить сообщение разработчикам
Тема: Способы преобразования чертежа
На чертеже расстояние между двумя скрещивающимися прямыми определено способом …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937814 08.04.2014
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937814 08.04.2014
Стр. 12 из 33
натуральная величина двугранного угла
расстояние между двумя параллельными прямыми
натуральная величина треугольника
расстояние от точки до прямой
Решение:
Способом замены плоскостей проекций на чертеже определена величина двугранного угла при ребре АВ. При использовании этого способа грани двугранного угла сохраняют свое неподвижное положение в пространстве, а плоскость проекций П2 заменяется на плоскость проекций П4, при этом «новая» плоскость проекций перпендикулярна «старой» плоскости П1. Так как ребро АВ является отрезком прямой частного положения, достаточно одной замены плоскостей проекций, чтобы перевести его в проецирующее положение относительно «новой» плоскости проекций П4.
ЗАДАНИЕ N 13 отправить сообщение разработчикам
Тема: Образование и задание кривых линий и поверхностей
Торовая поверхность образуется вращением _________ вокруг оси.
окружности
прямой линии
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937814 08.04.2014
Стр. 13 из 33
ломанной линии
произвольной кривой
ЗАДАНИЕ N 14 отправить сообщение разработчикам
Тема: Классификация плоских и пространственных кривых
Коническая винтовая линия с постоянным шагом проецируется на плоскость, перпендикулярную оси, в …
спираль Архимеда
синусоиду
эллипс
окружность
Решение:
Если точка А перемещается равномерно по образующей прямого кругового
конуса, как это показано на рисунке, а образующая совершает вращательное
движение вокруг оси конуса с постоянной угловой скоростью, то траекторией
точки А является коническая винтовая линия. Проекция конической винтовой
линии на плоскость, параллельную оси конуса, представляет собой синусоиду
с уменьшающейся высотой волны; проекция на плоскость,
перпендикулярную к оси конуса, представляет собой спираль Архимеда.
ЗАДАНИЕ N 15 отправить сообщение разработчикам
Тема: Поверхности
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937814 08.04.2014
Стр. 14 из 33
Плоскость β пересекает сферическую поверхность по …
окружности
эллипсу
гиперболе
параболе
Решение:
Плоскость всегда пересекает сферу по окружности, которая может проецироваться в отрезок прямой, в окружность или в эллипс в зависимости от положения секущей плоскости по отношению к плоскости проекции.
ЗАДАНИЕ N 16 отправить сообщение разработчикам
Тема: Развертки поверхностей
Способ построения развертки боковой поверхности наклонного цилиндра, показанный на рисунке, называется способом …
нормального сечения
раскатки
треугольников
прямоугольников
Решение:
Способ, при котором при построении развертки поверхности наклонного цилиндра строится сечение плоскостью, перпендикулярной к его
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937814 08.04.2014
Стр. 15 из 33
образующим, называется способом нормального сечения. Нормальным сечением наклонного цилиндра, представленного на чертеже, является окружность. Разделив эту окружность на равные части, например, на восемь, через точки делений проводят образующие цилиндра, которые проецируются на плоскость π2 в натуральную величину. Проводится горизонтальная прямая, равная длине окружности нормального сечения, и делится соответственно на восемь равных частей. Через точки делений проводят перпендикуляры, на которых вверх и вниз откладываются длины соответствующих отрезков образующих цилиндра. Концы построенных образующих соединяются плавной линией.
ЗАДАНИЕ N 17 отправить сообщение разработчикам
Тема: Основные понятия аксонометрии
Аксонометрическая проекция называется прямоугольной, если угол, который образуется проецирующим лучом с плоскостью проекций, равен …
90°
45°
30°
60°
ЗАДАНИЕ N 18 отправить сообщение разработчикам
Тема: Стандартные аксонометрические проекции
Аксонометрические оси косоугольной горизонтальной изометрии и соответствующие им показатели искажения изображены на рисунке …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937814 08.04.2014
замены плоскостей проекций
прямоугольного треугольника
плоскопараллельного перемещения
вращения вокруг линии уровня
определено способом замены плоскостей проекций. При этом прямые
проекций П
проекций перпендикулярна «старой» плоскости П
именно
плоскостей проекций, чтобы перевести ее в проецирующее положение
относительно «новой» плоскости проекций П
прямыми.
