50.Ms-триггер.
MS-триггер является синхронным двухступенчатым триггером со статическим управлением. Схемотехнически он выполняется на двухтриггерах: M(master - основной) и S(slave - вспомогательный). М-триггер воспринимает входную информацию, а S-триггер фиксирует состояние триггера в целом. При этом оба триггера могут быть однотипными, например RS- или D-триггеры, или различными. Управляющая связь между М-триггером и S-триггером осуществляется двумя синхросериями, либо посредством запрещающего инвертора. Схема синхронного двухступенчатого RS-триггера со статическим управлением, выполненного по схеме MS-триггера, где в качестве М-триггера и S-триггера используется синхронный статический RS-триггер выглядит следующим образом:
51.D- , т-триггеры
D-тpиггep имеет один информационный вход (D-вход) и вход для синхронизирующего импульса (рис. 2.4). Основное назначение D-триггера – задержка сигнала, поданного на вход. Как и RS-триггер, он может быть построен на различных логических элементах. Видно, что при С = 0 изменение входного сигнала не сказывается на состоянии триггера, и только при С = 1 триггер принимает состояние, определяемое входным сигналом.
Разновидностью D-триггера является DV-триггер, который дополнительно к D-входу имеет управляющий V-вход (на рис. 2.4, а показан пунктирной линией). При V = 1 триггер работает аналогично D-триггеру, а при V = 0 сохраняет исходное состояние независимо от изменения сигнала на D-входе и С-входе.
Широкое применение в практике построения цифровых устройств находят D-триггеры с динамическим управлением (155TM2 564ТМ2). Они реагируют на информационные сигналы только в момент изменения сигнала на С-входе от 0 к 1 (прямой динамический вход) или от 1 к 0 (инверсный динамический вход).
Рис. 2.4. D-триггер (DV-триггер при наличии V-входа): а – функциональная схема; б – таблица состояний; в – условное обозначение; г – временные диаграммы
Функциональная схема D-триггера с прямым динамическим управлением (рис. 2.5) состоит из трех асинхронных RS-триггеров. Два из них, построенные на элементах 1, 2 и 3, 4, называют коммутирующими, а третий – на элементах 5, 6 – выходным. Сигналы на выходах коммутирующих триггеров управляют состоянием выходного триггера.
При сигнале С = 0 на выходах q2 и q3 формируется нейтральная для выходного триггера комбинация, и он находится в режиме хранения. Изменение информационного сигнала в этот период времени вызывает изменение сигналов на выходах q4 и q1. Элементы 2, 3 готовы воспринять эти сигналы, как только появится разрешающий сигнал С = 1. В момент его появления изменяются уровни на выходах q2 и q3 и устанавливают выходной триггер в новое состояние, соответствующее информационному сигналу на D-входе в предыдущем такте.
Если изменение информационного сигнала произойдет во время установления состояния выходного триггера, коммутирующие триггеры не пропустят его, поскольку нулевой уровень на выходе элемента 2 блокирует входы элементов 1 и 3. Таким образом, назначение коммутирующих триггеров состоит в приеме информации, передаче ее в выходной триггер в момент перепада сигнала на С-входе от 0 к 1 и осуществлении с этого же момента самоблокировки от воздействия информационного сигнала.
Триггер с динамическим управлением нельзя назвать двухступенчатым в принято м ранее смысле, поскольку в нем нет того двухтактного механизма передачи информации от входов к выходам, который имеет четко выраженный характер в двухступенчатом триггере. Поэтому в условном обозначении для таких триггеров предусмотрена одна буква Т.
D-триггер с динамическим управлением может быть использован в качестве Т-триггера, для этого необходимо информационный вход D соединить с инверсным выходом (рис. 2.5,г).

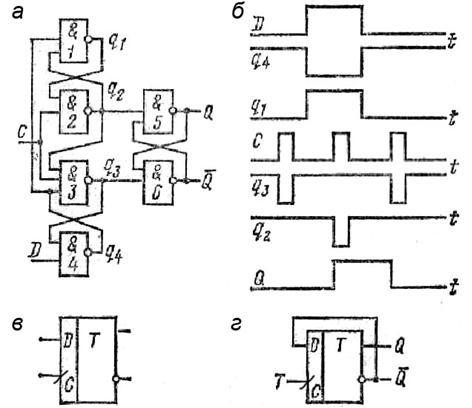

Рис. 2.5. D-триггер с динамическим управлением: а – функциональная схема; б – временные диаграммы; в – условное обозначение; г – преобразование в Т-триггер
Т-триггер (триггер со с четным входом Т) – это триггер с одним входом, изменяющий свое состояние с приходом каждого входного импульса.
При реализации Т-триггера на потенциальных логических элементах в основу может быть положен двухступенчатый RS-триггер, поскольку он обеспечивает требуемую для работы Т-триггера задержку в передаче информации от входов к выходам; С-вход выполняет роль Т-входа, а S- и R-входы необходимо соединить перекрестными обратными связями с выходами триггера (рис. 2.6).
Рис. 2.6. Т-триггер (TV-триггер при наличии V-входа): а – функциональная схема; б – условные обозначения; в – таблица состояний
Разновидностью Т-триггера является ТV-триггер, имеющий дополнительный управляющий вход V (на рис. 2.6, а показан пунктиром). При сигнале V = 1 TV-триггер работает по правилам T-триггера. При сигнале V = 0 триггер сохраняет свое состояние неизменным.
