1.Усилители. Параметры и характеристики.

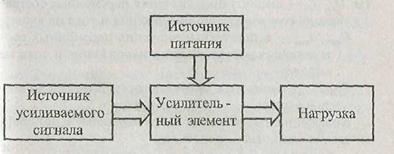

Усилитель — это электронное устройство, управляющее потоком энергии, идущей от источника питания к нагрузке. Причем мощность, требующаяся для управления, намного, как правило, меньше мощности, отдаваемой в нагрузку, а формы входного (усиливаемого) и выходного (на нагрузке) сигналов совпадают.
Все усилители можно классифицировать по следующим признакам:
— по частоте усиливаемого сигнала
— по роду усиливаемого сигнала
— по функциональному назначению
Параметры и характеристики: коэффициент передачи или коэффициент усиления, динамическая и амплитудная характеристики, динамический диапазон, предельная чувствительность, амплитудно-частотная характеристика, фазочастотная характеристика, амплитудно-фазовая характеристика, линейные искажения, нелинейные искажения.
2.Линейные искажения в усилителях.
Линейные искажения не нарушают амплитудных соотношений в усиливаемом сигнале. На рис. 4.1а. показаны амплитудные характеристики (то есть зависимости выходного напряжения от входного) идеальных усилителей с различными коэффициентами усиления. При наличии в усилителе линейных искажений сигнала, амплитудная характеристика не претерпевает никаких искажений. Тем не менее, линейные искажения, разумеется, искажают усиливаемый сигнал. Эти искажения связаны с неравномерностью амплитудно-частотной характеристики усилителя и нелинейности его фазо-частотной характеристики. В связи с этим, линейные искажения часто называют частотными. Главным признаком линейных искажений является то, что они не вызывают появления в спектре выходного сигнала новых составляющих. В результате влияния линейных искажений, могут лишь изменяться уровни его отдельных спектральных (частотных) составляющих. Поскольку линейные искажения обычно вызывают нарушения амплитудно-частотной характеристики — как правило, их величина определяется именно способом исследования этой характеристики усилителя. Тем не менее, линейные искажения могут вызываться и нарушением линейности фазо-частотной характеристики усилителя, что проявляется в неодинаковости времени распространения различных частотных составляющих усиливаемого сигнала. Неплохим способом выявления заметных линейных искажений в усилителе, является подача на его вход импульсов прямоугольной формы и наблюдение формы выходного сигнала при помощи осциллографа. Передний фронт сигнала прямоугольной формы очень чувствителен как к нарушениям равномерности амплитудно-частотной характеристики, так и к нарушениям линейности фазо-частотной характеристики. В случае заметных линейных искажений, форма прямоугольных импульсов на выходе усилителя будет существенно нарушена, что легко видно на экране осциллографа. Такой простой тест в какой-то степени является альтернативой необходимости исследования амплитудно-частотной и фазо-частотной характеристик усилителя.
3.Нелинейные искажения в усилителях.
В отличие от линейных, нелинейные искажения вызывают нарушение линейности амплитудной характеристики усилителя. Примеры нелинейных амплитудных характеристик усилителей показаны на рис. 4.1 б, в, г. Искажения амплитудной характеристики усилителя приводят к существенным искажениям амплитудных соотношений в усиливаемом сигнале и могут вызывать значительные изменения его формы. В отличие от линейных искажений, нелинейные искажения всегда приводят к появлению в выходном сигнале дополнительных спектральных (частотных) составляющих, отсутствующих во входном сигнале. Если линейные искажения изменяют основном окраску звука, то проявление нелинейных искажений еще более пагубно, поскольку они приводят к существенным изменениям усиливаемого сигнала.
рис.4.1
